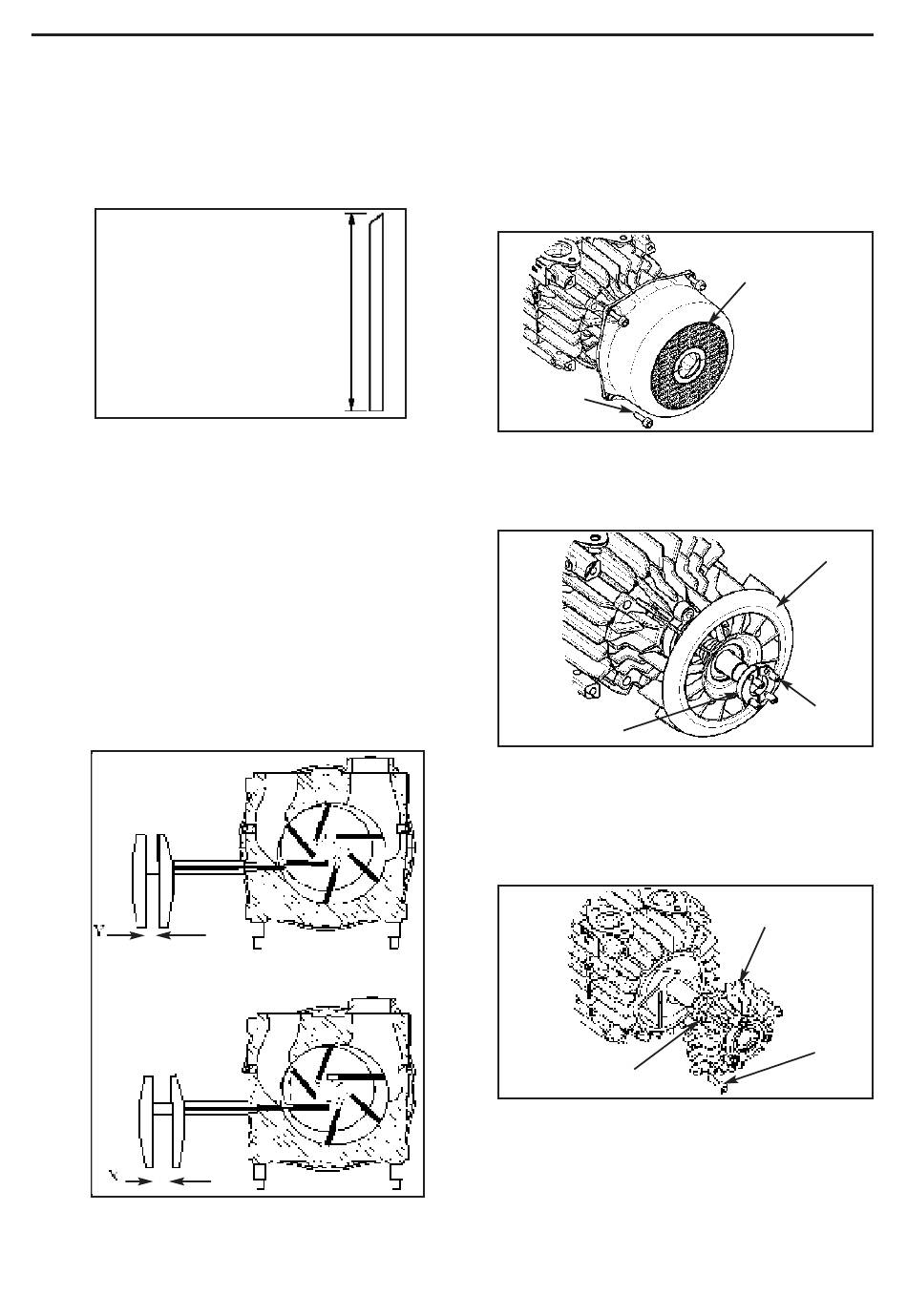

5.1.2 ÜBERPRÜFUNG DER FLÜGEL
Bei normalem Einsatz empfiehlt es sich, die Flügel alle
1.000 Arbeitsstunden zu überprüfen und auszuwechseln,
wenn sie weniger als 40 mm (1,57 Zoll) hoch sind ; siehe
Abb. 9.
Flügelhöhe
Mind. - 40 mm (1,57 Zoll)
Bei widrigen Einsatzbedingungen (z.B. Drücken über 29
psi oder 2 bar) müssen sie alle 500 Arbeitsstunden kon-
trolliert werden.
Zur Überprüfung bzw. zum Auswechseln der Flügel
braucht der Kompressor nicht ausgebaut zu werden. Vor
der Überprüfung ist er jedoch zu reinigen.
5.2 Kurzinspektion der Flügel
Die Flügel können ohne Ausbau des Kompressors auch
folgendermaßen überprüft werden :
1. Deckel (1/4" BSP) am Kompressorgehäuse abschrau-
ben.
2. Mit der Schieblehre den Verschleiß wie auf Abb. 10
gezeigt nachmessen.
Um die Flügel nicht zu beschädigen, muss der
Rotor indie angegebene Richtung gedreht werden.
Abb. 10 - Kurzinspektion der Flügel
3. Wenn X - Y größer als 10 mm (0,4 Zoll) ist, müssen die
Flügel ausgewechselt werden.
NT 208-A00 02 18 Enterprise g
5. INSTANDHALTUNG (For tsetzung)
Abb. 9
5.3 Abnehmen des Blechs
1. Den Kompressor vom Antriebsmotor trennen und das
Wellenpasselement herausnehmen (16).
2. Die vier M10-Schrauben (8) lösen, mit denen die
Abdeckung befestigt ist, und die Abdeckung (12 bzw. 13)
entfernen ; siehe Abb. 11.
M10 Schraube
(8)
3. Die vier M8-Druckschrauben M8 (10) lösen, mit denen
die Lagerschale befestigt ist, und die Lagerschale (4)
entfernen ; siehe Abb. 12.
Lagerschale (4)
4. Den Ventilator ausbauen (11). Lagerschale und
Ventilator auf eventuelle Fehlstellen überprüfen und
bei Bedarf auswechseln.
5. Die drei M10-Kragenschrauben (7) am Blech und die
M8-Bördelschraube (9) vom Blech lösen ; siehe Abb. 13.
Bördelschraube
(9)
6. Das gesamte Blech (5) vorsichtig von der Welle glei-
ten lassen. AUFPASSEN, dass dabei die bearbeiteten
Flächen der Welle, des Gehäuses oder des Blechs
nicht beschädigt werden.
7. Nach dem Abnehmen des Blechs den Rotor auf einem
Holzgestell abstützen, damit die Lager und die
Dichtungen auf der gegenüberliegenden Seite nicht
beschädigt werden.
13/20
Abdeckung
(12 bzw. 13)
Abb. 11
Ventilator (11)
Druckschraube
(10)
Abb. 12
Seitenwand
komplett (5)
M10-Schrauben
Abb. 13
(10)
