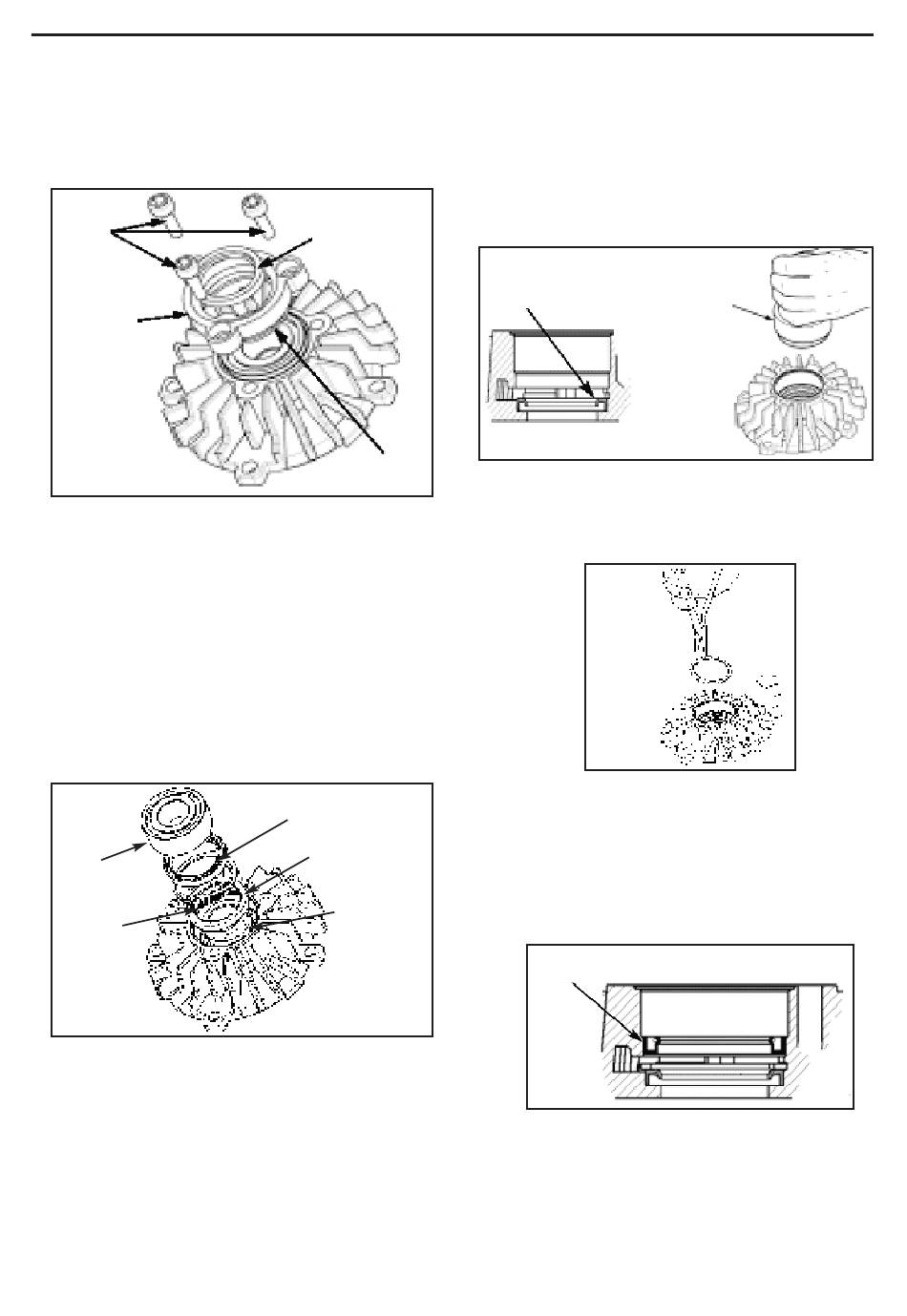

5.6 Ausbau des Blechs

1. Die drei M10-Schrauben (11) lösen, mit denen das
Blech befestigt ist. Dann den Lagerdeckel (2) entfernen ;
siehe Abb. 16.
M10-Schrauben
(11) des
Lagerdeckels
Lagerdeckel
(2)
2. Den O-Ring (9) vom Blech entfernen. Dazu leicht auf
die Lippendichtung (8) des Lagerdeckels klopfen.
Vergewissern Sie sich bitte, dass die eventuellen
Lagerpasselemente an den Teilen des Bleches
verbleiben. Nicht mit den Teilen eines anderen
Bleches verwechseln.
3. Das Lager (7) herausgleiten lassen (Gleitlager).
4. Das Distanzstück (3) entfernen. Dazu leicht auf die
Schmierdichtung (6) klopfen. Sicherungsring (5) ent-
fernen ; siehe Abb. 17.
Lager
(7)
Sicherungsring
(5)
5. Die Lippendichtung (4) mit Hilfe eines Austreibers ent-
fernen. AUFPASSEN,
Herausnehmen der Dichtungen nicht beschädigt wird.
6. Blech und Lager sorgfältig reinigen. Sollten diese
Teile beschädigt oder abgenutzt sein, müssen sie aus-
gewechselt oder repariert werden. Oberflächliche
Beschädigungen oder Kratzer am Blech sind sorgfäl-
tig abzufeilen.
NT 208-A00 02 18 Enterprise g
Schmierdichtung (8)
des Lagerdeckels
O-Ring (9) des
Lagerdeckels
Abb. 16
WICHTIG :
Schmierdichtung (6)
des Blechs
Lippendichtung
(4)
Distanzstück
(3)
Abb. 17
dass das Blech

5.7 Wiedereinbau des Blechs

1. Zunächst das Blech (1) mit der Vorderseite nach
unten auf eine ebene, saubere Fläche legen. Darauf
achten, dass es nicht zerkratzt oder beschädigt wird.
2. Mit einem ausreichend dimensionierten Werkzeug einen
neuen Abstreifer mit der Lippe nach unten dem Rotor
gegenüber ganz tief einlegen ; siehe Abb. 18.
Lippe nach unten
3. Mit Hilfe einer Zange den Sicherungsring (5) einlegen ;
siehe Abb. 19.
4. Eine neue Öldichtung (6) leicht einfetten. Mit einem
ausreichend dimensionierten Werkzeug mit der Lippe
nach oben dem Lager gegenüber ganz in die
Lagerkammer drücken. Sicherstellen, dass die
Dichtung mit dem Boden der Lagerkammer auf der
gleichen Höhe liegt ; siehe Abb. 20.
Lippendichtung (6)
des Blechs
beim
