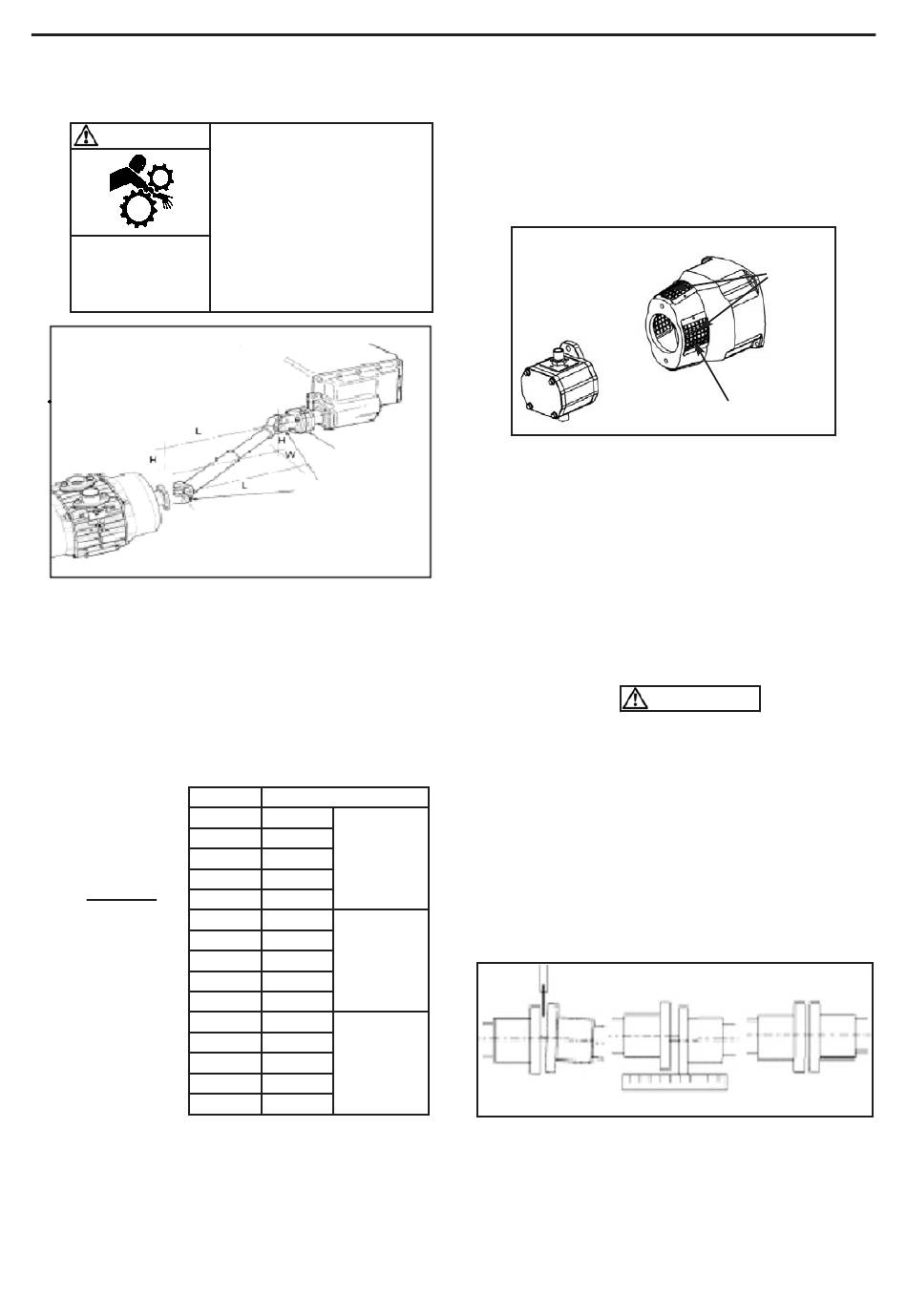

3.3 Antriebswelle - Siehe Abb. 5
WARNUNG
Nicht ohne
installierten
Schutz arbeiten.
Die Universaldichtungen
müssen phasengleich sein.
Kompressor
1. Die Transmissionswelle macht bei der Drehung eine
perfekte Gleitbewegung. Es ist untersagt, durch
Ineinanderstecken von Vierkantrohren zu versuchen,
eine Gleitbewegung zu erzielen.
2. Die Antriebswelle muss so kurz wie möglich sein. Die
Welle MUSS ausgewuchtet sein.
3. Die Antriebswelle und die Kompressorwelle MÜSSEN
mit einer Toleranz von 1° parallel sein; die gemeinsame
Spurversetzung darf nicht größer als 10° sein ; Siehe Tabelle :
_________
√
A =
H² + W²
L
Bei H = Null, A = W / L
Bei W = Null, A = H / L
4. Die Universaldichtungen MÜSSEN phasengleich
sein, wenn sich die Gleitdichtung der Antriebswelle in
der mittleren Stellung befindet. Bitte verwenden Sie
eine gerade Anzahl Universaldichtungen.
5. Wird die Antriebswelle an eine Zapfwelle angeschlossen,
so MUSS ein Drehzahlbegrenzer eingebaut werden, damit
bei einer eventuellen Störung oder einem Festfahren des
Kompressors keine größeren Schäden entstehen.
NT 208-A00 02 18 Enterprise g
3. EINBAU (For tsetzung)
DIE FREILIEGENDEN ANTRIEBSWEL-
LEN MÜSSEN MIT EINEM SCHUTZ-
GEHÄUSE VERSEHEN SEIN. DER
BETRIEB VON ANTRIEBSWELLEN
OHNE SCHUTZGEHÄUSE KANN ZU
SCHWEREN VERLETZUNGEN MIT
EVENTUELLER TODESFOLGE BZW.
GRAVIERENDEN
MATERIELLEN
SCHÄDEN FÜHREN.
Getriebekasten
Distanzhalter gegen
Scherbeanspruchung
Die Dichtungen müssen
phasengleich sein.
Abb. 5
A
Kardanwellenwinkel
0,017
1°
0,035
2°
0,052
3°
SEHR GUT
0,070
4°
0,087
5°
0,105
6°
0,125
7°
0,141
8°
GUT
0,158
9°
0,176
10°
0,194
11°
0,213
12°
GRENZ-
0,231
13°
WERTE
0,249
14°
0,268
15°
3.4 Hydraulikantrieb
1. Wenn der Kompressor hydraulisch angetrieben wer-
den soll, kann MOUVEX einen Standard-Antriebssatz
für die direkte Montage des Motors oder der
Hydraulikpumpe liefern. Ebenso ist bei MOUVEX der
Hydraulikmotor erhältlich ; siehe Abb. 6.
Komplettes Antriebspaket
Hydraulikmotor
2. Vergewissern Sie sich bitte, dass der Motor so einge-
baut und an die Leitungen angeschlossen wird, dass
die Drehrichtung stimmt. Ebenso empfehlen wir, gege-
benenfalls eine Leckleitung für die Rückführung zum
Hydraulikflüssigkeitsbehälter einzubauen.
3. . Wenn die Kupplungen ordnungsgemäß ausgerichtet
sind, muss die Außenmuffe aus Plastik einen axialen
Spielraum von 0,19 Zoll (5 mm) bei einer Drehung von
360° haben. Das können Sie nachprüfen, indem Sie
die Prüfmarke entfernen ; siehe Abb. 6.
DAS KOMPRESSORAUSGANGROHR (TEMPERATUR ÜBER
200°C) DARF NICHT VOR ODER IN DER NÄHE DER ANSAUG
LÖCHER SEIN, EIN LEITBLECH VORHERSEHEN, UM DAS
LICHTEINWERFEN UND DAS LUFTANSAUGEN MIT HOHER
TEMPERATUR ZU VERMEIDEN.
Direktanschluss an Sockel
Elastische Kupplung
Wenn der Kompressor auf einen Sockel montiert und an
einen Antrieb (z.B. einen Elektromotor) angeschlossen
wird, verwenden Sie bitte eine elastische Kupplung.
1. Die Winkel- und Parallelausrichtung der Kupplung MUSS
muss nach den Herstellerangaben erfolgen ; siehe Abb. 7.
Dickenmesser
Falsche Winkelausrichtung- Falsche Parallelausrichtung- Korrekte Ausrichtung
Abb. 7- Ausrichtung des kupplung
8/20
Ansaug
Löcher
Prüfmarke für Ausrichtung
und Drehzahl
Abb. 6
WARNUNG
