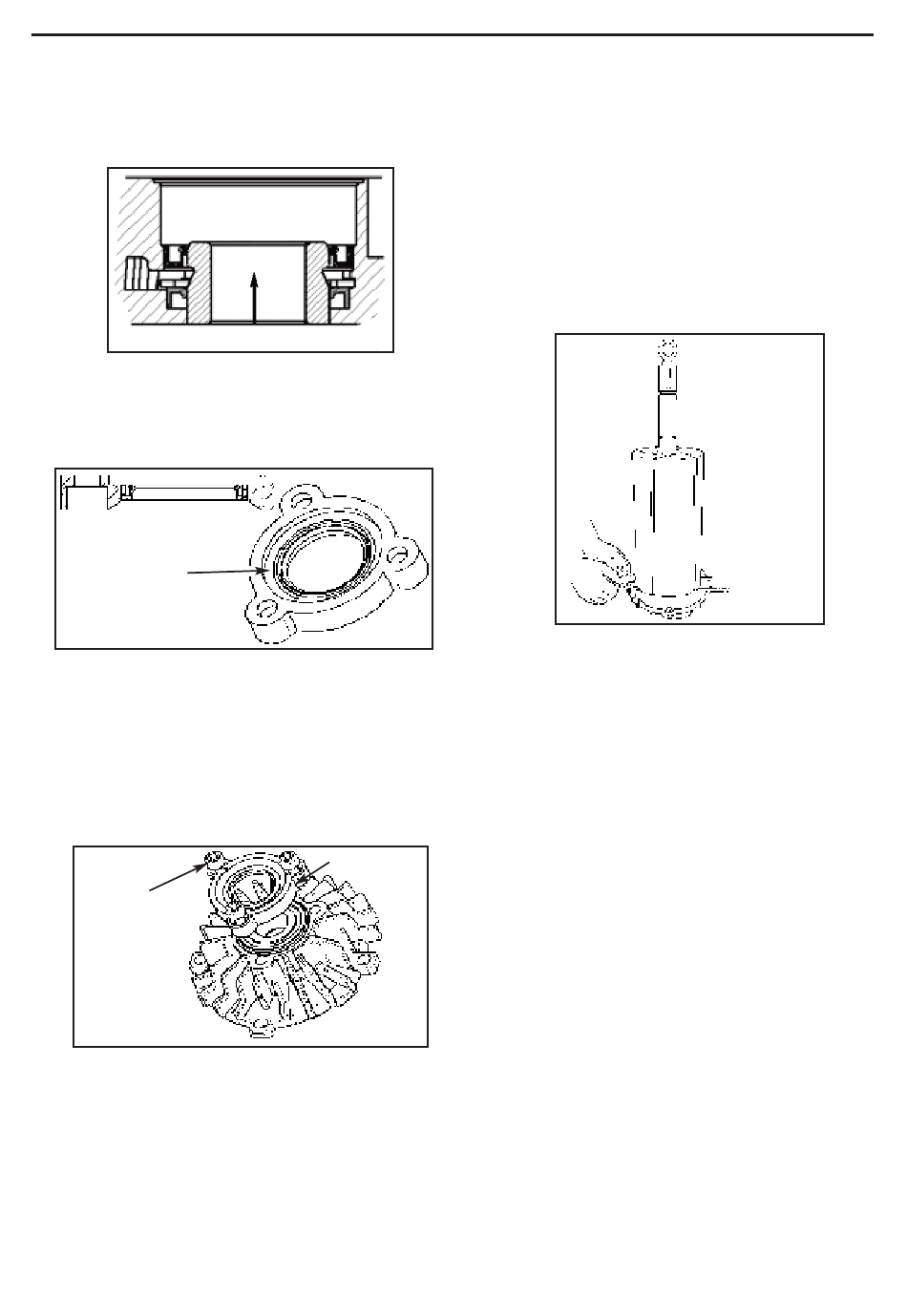

5. INSTANDHALTUNG (For tsetzung)
5. Das Distanzstück (3) vom Rotor her durch die beiden
Dichtungen führen, bis es auf der gleichen Höhe wie
das Blech liegt ; siehe Abb. 21.
Mit dem Blech zu justierendes Distanzstück (3)
6. Eine neue Öldichtung (8) leicht einfetten. Mit einem
ausreichend dimensionierten Werkzeug mit der Lippe
nach oben in den Lagerdeckel schieben, so dass er
dem Lager gegenüber liegt ; siehe Abb. 22.
Abstreifer (8)
des Lagerdeckels
7. Das Lager mit Mobil SHC Polyrex™ 462 o.ä. schmie-
ren und hineinschieben.
8. Einen neuen O-Ring für den Lagerdeckel einsetzen.
Die eventuellen Passelemente einsetzen und den
Lagerdeckel mit drei M10-Schrauben (11) befestigen.
Die Schrauben mit einer Spannkraft von 35 Nm anziehen ;
siehe Abb. 23.
M10-Kragenschraube
(11)
Blech (1)
NT 208-A00 02 18 Enterprise g
Abb. 21
Lagerdeckel (2)
Abb. 22
Lagerdeckel
(2)
Abb. 23
5.8 Spielraum des Blechs
1. Ehe das Blech des Kompressorgehäuses wieder
befestigt wird, muss der Spielraum zwischen Rotor
und Blech mit Hilfe von zwei Fühllehren gemessen
werden. Dazu muss sichergestellt werden, dass der
Rotor
richtig
Gummihammer auf das freie Ende klopfen.
2. Den Spielraum mit Hilfe von zwei Fühlleren kontrollie-
ren (eine auf jeder Seite der Rotorwelle, wie in Abb. 24
gezeigt).
0,100 bis 0,125 mm (0,004 bis 0,005 Zoll)
3. Der Spielraum kann mit Hilfe eines anders dimensio-
nierten Passelements für den Lagerdeckel reguliert
werden.
4. Auf jedem Blech "UZS" ("Uhrzeigersinn") bzw. "GUZS"
(Gegen Uhrzeigersinn") notieren, um das Rotorende
zu markieren, an dem der Spielraum eingestellt wurde.
VERGEWISSERN SIE SICH BITTE, DASS SIE DAS END-
BLECH VERWENDEN, DAS DEM RICHTIGEN ROTORENDE
ENTSPRICHT.
16/20
sitzt.
Bei
Bedarf
Zulässiger Spielraum :
Passelemente
Abb. 24
HINWEIS :
mit
einem
