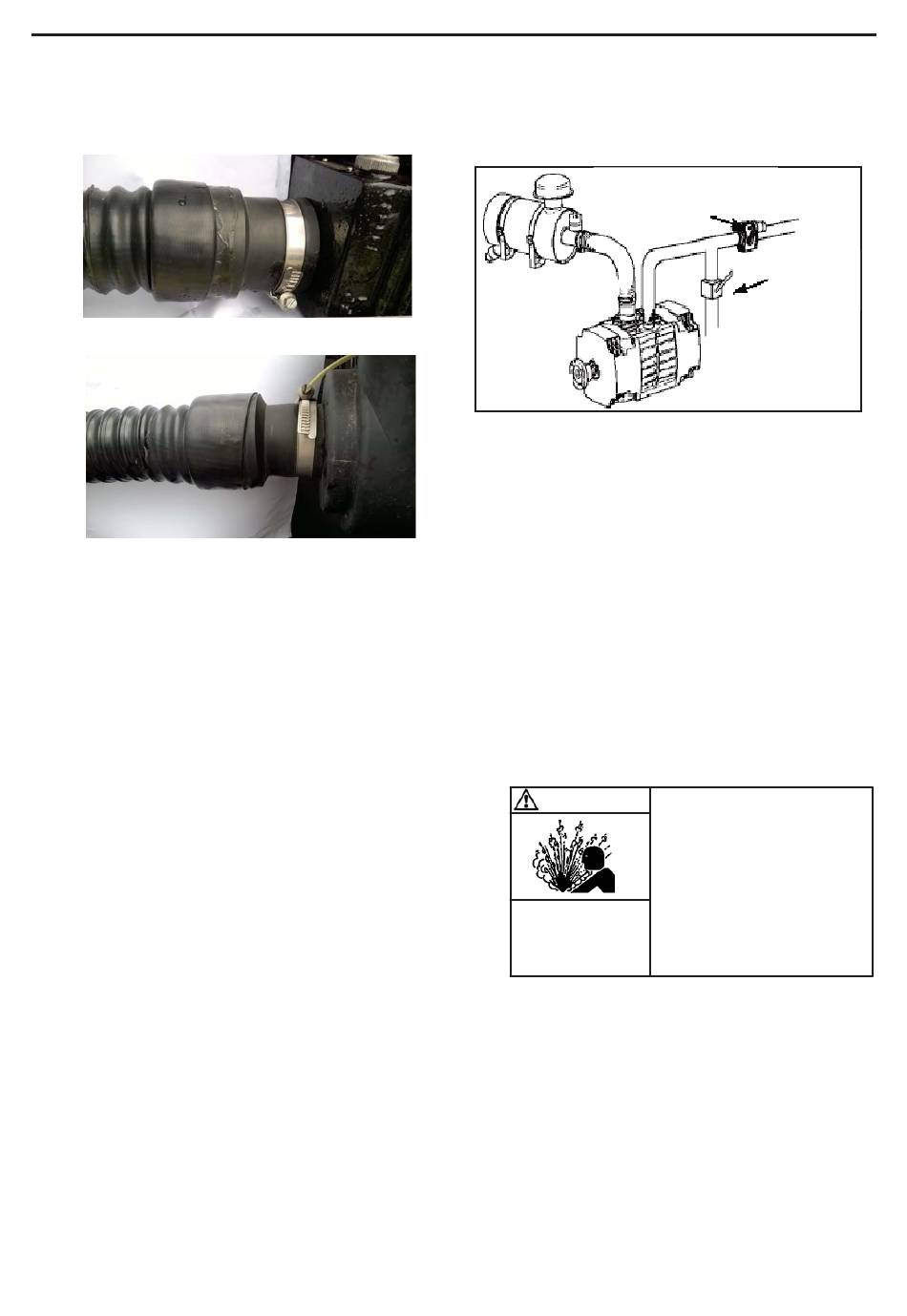

• Die Einheit am Kompressoreingang montieren und mit
der Schelle festspannen : Alu-Flansch.
Beispiel mit B200 :
• Auf der Luftfilterseite genau so vorgehen.
• Dann den Schlauch aufhängen, wobei darauf geachtet
werden muss, ihn vor jeglicher Reibung und potentiell
heißen Teilen wie z.B. Auspufftopf, zu schützen.
NT 208-A00 02 18 Enterprise g
3. EINBAU (For tsetzung)
10/20
3. Der Kompressor MUSS ein ausreichend dimensio-
niertes Überdruckventil haben, das ca. 75 cm [30 Zoll]
hinter dem Förderanschluss des Kompressors einge-
baut werden muss ; siehe Abb. 8.
Überdruck- / Rücklaufventil
Dort einzubauen, wo der Betrieb
mitverfolgt werden kann.
Filter der
Saugleitung
Kompressor
Abb. 8 - Normaler Einbau eines Kompressors
4. Wenn ein Rücklauf möglich ist, so MUSS auch ein
Rücklaufventil in die Förderleitung eingebaut werden.
Dieses Rücklaufventil MUSS so montiert werden,
dass keine zerbrochenen Teile in den Kompressor
gelangen können. Der Überdruck- und Rücklaufventil-
Satz wird mit sämtlichen Enterprise-Kompressoren
mitgeliefert und MUSS unbedingt verwendet werden.
5. Vergewissern Sie sich bitte, dass SÄMTLICHE
Elemente innerhalb der maximalen Druckgrenzen des
Systems
arbeiten
Druckbehälter durch SEPARATE Überdrucksventile
ordnungsgemäß geschützt sind.
HINWEIS :
DIE DREHRICHTUNG MUSS DER AUF DEM KOMPRESSOR-
GEHÄUSE ANGEGEBENEN PFEILRICHTUNG ENTSPRECHEN.
BEI FALSCHER DREHRICHTUNG KANN DER KOMPRESSOR
SCHWER BESCHÄDIGT WERDEN UND DIE GEWÄHRLEISTUNG
ERLÖSCHEN.
WARNUNG
WENN KEINE AUSREICHEND DIMEN-
SIONIERTEN ÜBERDRUCKVENTILE
EINGEBAUT WERDEN, KANN ES ZU
MATERIELLEN SCHÄDEN ODER VER-
LETZUNGEN
Gefährlicher Druck
TODESFOLGE KOMMEN.
kann
Körperverletzungen
oder Sachschäden
verursachen.
Entlüftungsventil,
1,5 Zoll
Wenn das Entlüftungsventil
offen ist, gelangt die Abluft an
die Atmosphäre.
können,
und
dass
MIT
EVENTUELLER
alle
