3. Datos técnicos
Pista de fricción
Perfil en U:
Escala de ángulos:
Lengüeta de fricción:
Material:
Longitud:
Cuerpo de fricción A:
Dimensiones:
Material:
Superficie de fricción:
Relación de superficie
de fricción:
Peso:
Ojetes de fijación:
Cuerpo de fricción B:
Dimensiones:
Material:
Superficie de fricción:
Peso:
Masas adicionales:
Diseño:
Masa:
Correderas:
Diseño:
Material:
Superficie de fricción:
Dimensiones:
Cuerpo de fricción C:
Dimensiones:
Superficie de fricción:
Peso:
Ojetes de fijación:
Rodillos:
Dinamómetro:
Alcance de medición:
600 × 80 × 20 mm
3
0° – 60°
PVC, un lado liso,
un lado áspero
850 mm
79 × 38 × 73 mm
3
PVC
sin revestimiento
2:1
aprox. 325 g
2
73 × 20 × 47 mm
3
PVC
recubierto de papel
aterciopelado
aprox. 100 g
apropiado para cuerpo
de fricción B
100 g
apropiado para cuerpo
de fricción B
aluminio
revestida con caucho
(Nr.1), revestido con
teflón (Nr. 2),
sin revestimiento (Nr. 3)
3
55 x 55 x 15 mm
75 × 31 × 105 mm
3
recubierto de papel
aterciopelado
325 g
2
2, apoyados en
rodamientos de bolas
2 N, fuerza de tracción y
fuerza de compresión
•
Fijar el dinamómetro en el soporte.
•
Apretar el tope para los cuerpos de fricción
directamente a la derecha del alojamiento del
perfil en U. (El tope impide que al retroceder la
lengüeta de fricción se produzca un eventual
rebote rápido del cuerpo de fricción.)
5. Mediciones en una pista de
fricción horizontal
•
Ajustar la pista de fricción de manera que el
indicador de la escala de ángulos se encuentre
en la posición cero.
Colocar la lengüeta de fricción, a elección, con el
lado liso o áspero en la pista y posicionar encima
un cuerpo de fricción (ver fig. 1 y 2).
5.1 Fricción de adherencia:
•
Desplazar la lengüeta de fricción en un
movimiento continuo.
•
Leer el valor máximo de medición en el
dinamómetro, mientras el cuerpo de fricción
es tirado por la lengüeta.
•
Repetir la medición varias veces y sacar el
promedio de los datos.
Este valor constituye una medida de la fuerza de
fricción adherente.
5.2 Fricción de deslizamiento:
•
Realizar la medición como se describe en 5.1;
sin embargo, leer el valor de medición en el
dinamómetro tan pronto como el cuerpo de
fricción deje de moverse.
•
Repetir la medición varias veces y sacar el
promedio de los datos.
Este valor constituye una medida de la fuerza de
fricción de deslizamiento.

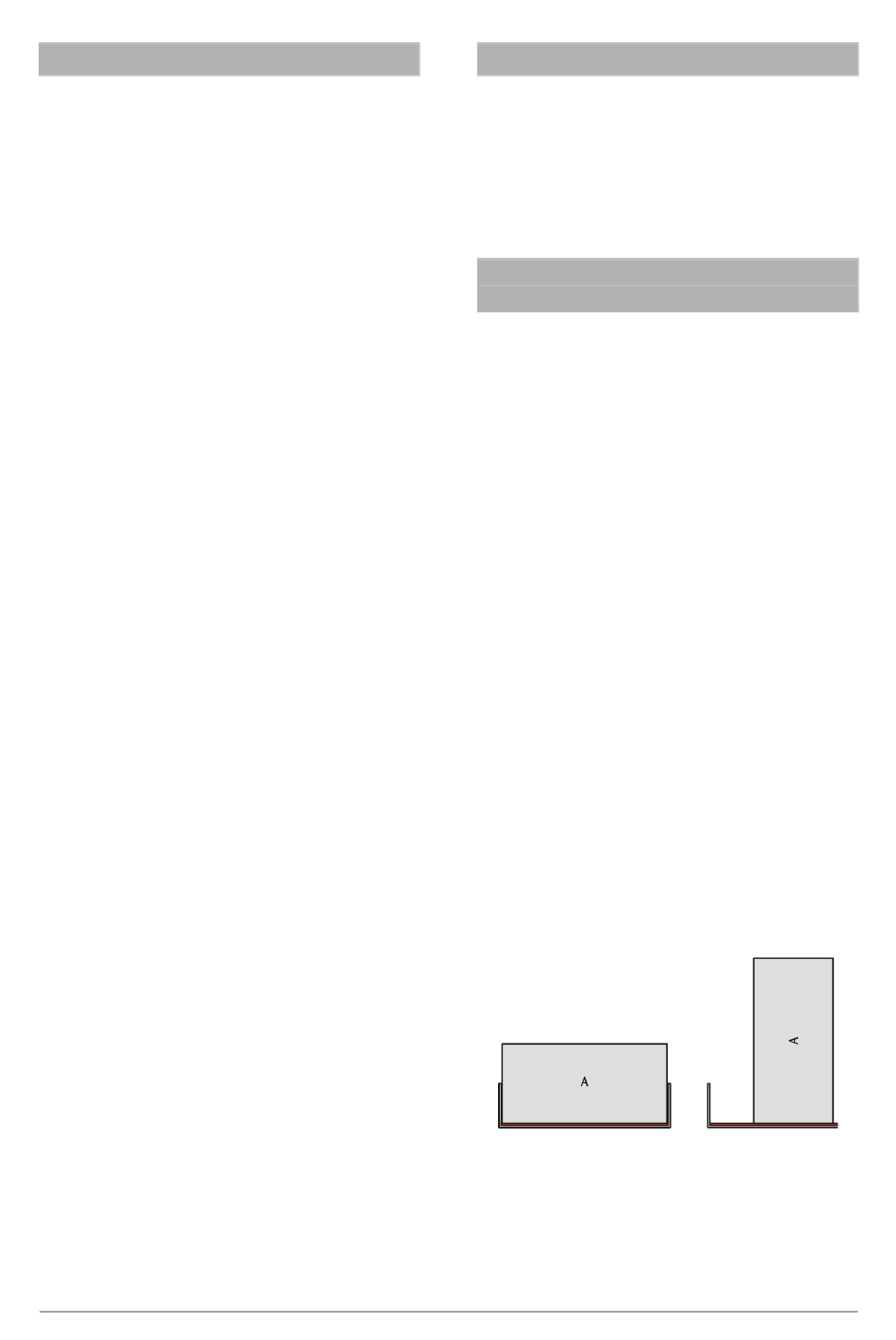

Fig. 1: Investigación de la fricción de adherencia
y de deslizamiento con el cuerpo de fricción A para
dos diferentes tamaños de la superficie de apoyo.
2
4. Montaje
