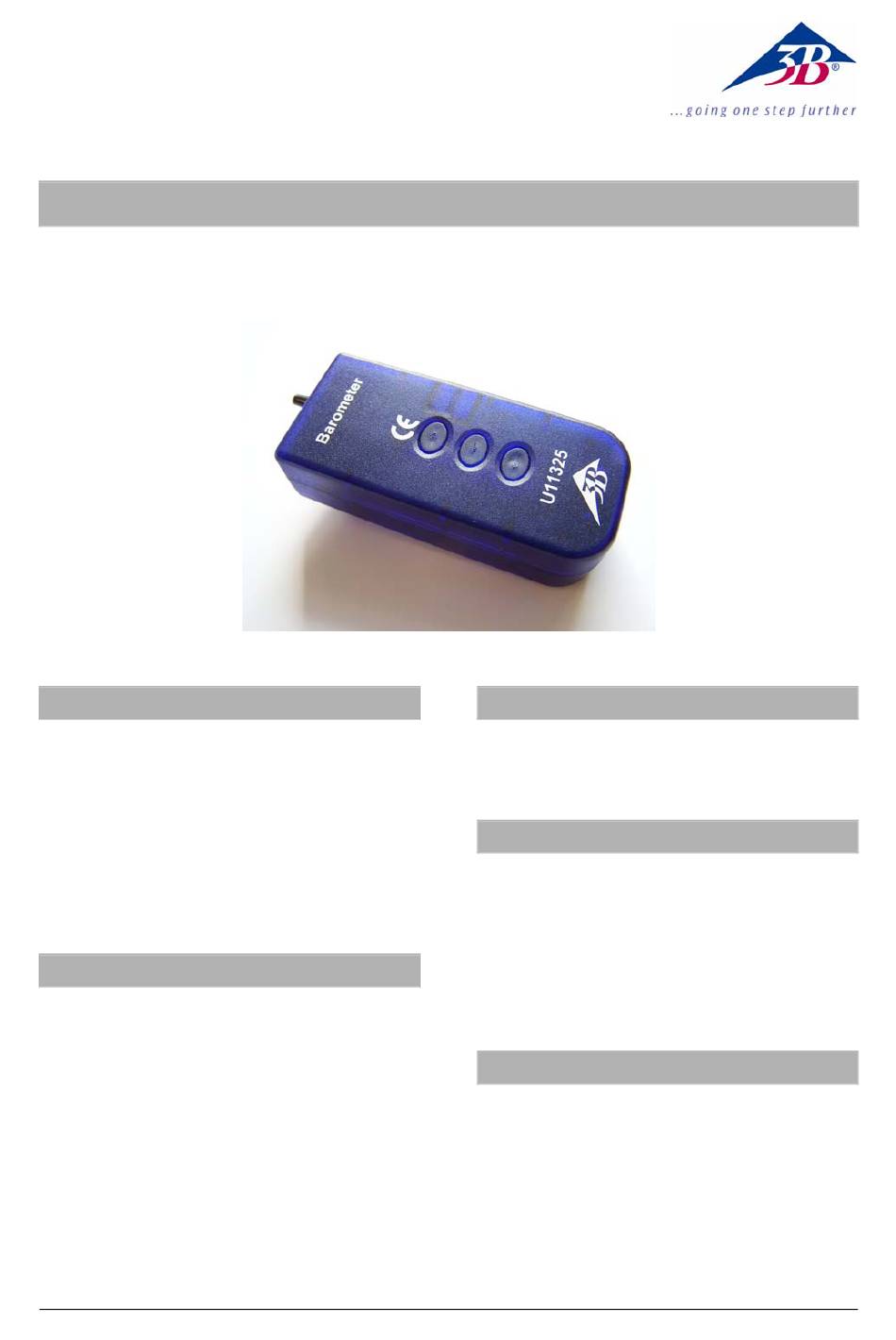

3B SCIENTIFIC PHYSICS U11325 Bedienungsanleitung

3B SCIENTIFIC
Bedienungsanleitung
10/08 Hh
1. Sicherheitshinweise
•
Um dauerhafte Beschädigungen des eingebau-
ten Halbleitersensors zu vermeiden, den ma-
ximalen Grenzdruck von 400 kPa bzw. 4 bar
keinesfalls überschreiten!
•
Nur für nicht-korrodierende Gase wie Luft,
Helium und Stickstoff geeignet!
•
Das Sensorelement nicht mit Wasser in Berüh-
rung bringen!
2. Beschreibung
Absolut-Drucksensor mit weitem Messbereich ge-
eignet zur Messung des Luftdrucks bei Wetterbeo-
bachtungen und für Laborexperimente im Bereich
des Atmosphärendrucks. Anwendung als Höhen-
messer beim Bergsteigen möglich.
Zweitor-Messverfahren des Sensors: Anschluss 1 via
Anschlussstutzen mit dem Aussendruck verbunden,
Anschluss 2 mit einem gekappselten Referenzvaku-
um verschlossen.
Die Sensorbox besitzt eine automatische Erkennung
durch das Interface.
®
PHYSICS
Barometer U11325
1
3. Lieferumfang
1 Sensorbox
1 MiniDIN-Anschlusskabel 8-pin, 60 cm lang
4. Technische Daten
Messbereich: 70 bis 120 kPa
700 bis 1200 mbar
Sensortyp: Halbleitersensor
Genauigkeit: ± 1,5 %
Auflösung: 0,1 mbar
Anschluss: Schlauchwelle 4,8 mm Ø
5. Bedienung
•
Die Sensorbox in der zu untersuchenden Um-
gebung (Innenräume von Häusern, wetterge-
schützter Aussenbereich) platzieren.
•
Den Sensor ggfs. mit einem Teilstück des Sili-
konschlauches aus U10145 mit einer Druck-
quelle verbinden.
