3B SCIENTIFIC
Bedienungsanleitung
02/08 SP
1. Sicherheitshinweise
Das Mikrovoltmeter entspricht den Sicherheitsbe-
stimmungen für elektrische Mess-, Steuer-, Regel-
und Laborgeräte nach DIN EN 61010 Teil 1 und ist
nach Schutzklasse I aufgebaut. Es ist für den Be-
trieb in trockenen Räumen vorgesehen, die für
elektrische Betriebsmittel geeignet sind.
Bei bestimmungsgemäßem Gebrauch ist der siche-
re Betrieb des Gerätes gewährleistet. Die Sicherheit
ist jedoch nicht garantiert, wenn das Gerät unsach-
gemäß bedient oder unachtsam behandelt wird.
Wenn anzunehmen ist, dass ein gefahrloser Betrieb
nicht mehr möglich ist (z.B. bei sichtbaren Schä-
den), ist das Gerät unverzüglich außer Betrieb zu
setzen.
In Schulen und Ausbildungseinrichtungen ist der
Betrieb des Gerätes durch geschultes Personal ver-
antwortlich zu überwachen.
®
PHYSICS

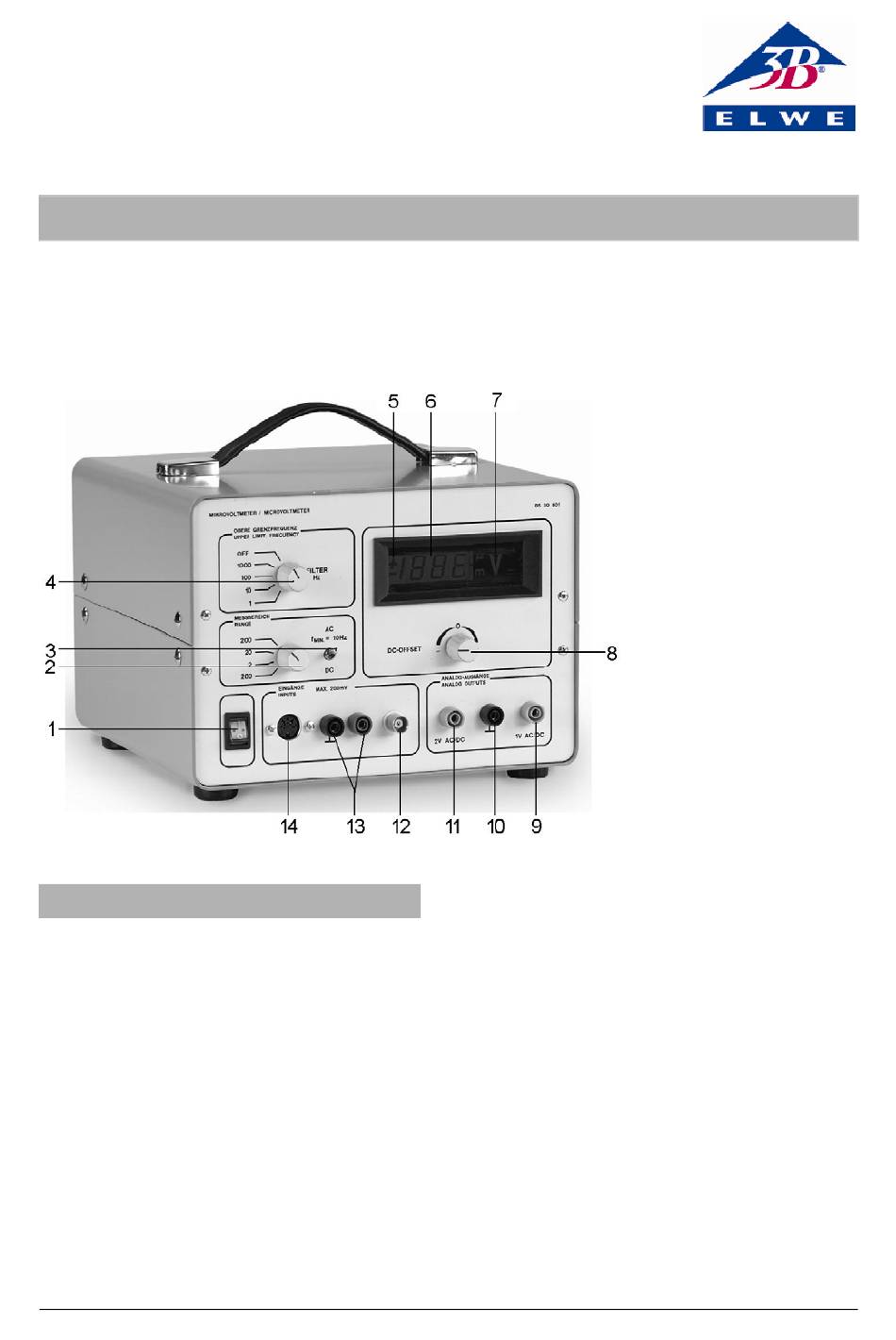

Mikrovoltmeter U8530501
1
1
2
3
4
5
6
7
8
9
10 Erdung / Masse
11 AC/DC Ausgang 2 V
12 Eingang BNC-Buchse
13 Eingang 4-mm-
14 Eingang 5-polige DIN-Buchse
Vor Erstinbetriebnahme überprüfen, ob der auf
der Gehäuserückseite aufgedruckte Wert für
die Netzanschlussspannung mit dem ortsübli-
chen Wert übereinstimmt.
Vor Inbetriebnahme das Gehäuse und die Netz-
leitung auf Beschädigungen untersuchen und
bei Funktionsstörungen oder sichtbaren Schä-
den das Gerät außer Betrieb setzen und gegen
unbeabsichtigten Betrieb sichern.
Gerät nur an Steckdosen mit geerdetem Schutz-
leiter anschließen.
Experimentierleitungen vor dem Anschluss auf
schadhafte Isolation und blanke Drähte über-
prüfen.
Gerät nur durch eine Elektrofachkraft öffnen
lassen.
Netzschalter
Messbereichswahl
AC/ DC Umschalter
Grenzfrequenzsteller
Polaritätsanzeige
Messwertanzeige
Anzeige für Messeinheit
DC-Offset
AC/DC Ausgang 1 V
Sicherheitsbuchsen
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für 3B SCIENTIFIC PHYSICS U8530501

  • Seite 1 ® 3B SCIENTIFIC PHYSICS Mikrovoltmeter U8530501 Bedienungsanleitung 02/08 SP Netzschalter Messbereichswahl AC/ DC Umschalter Grenzfrequenzsteller Polaritätsanzeige Messwertanzeige Anzeige für Messeinheit DC-Offset AC/DC Ausgang 1 V 10 Erdung / Masse 11 AC/DC Ausgang 2 V 12 Eingang BNC-Buchse 13 Eingang 4-mm-...
  • Seite 2 Verbraucher an den Eingang anschließen. ermöglicht einen einfachen Anschluss von Hallson- den. 4.3 Betrieb als DC-Messverstärker Das Gerät U8530501-115 ist für eine Netzspannung von 115 V (±10 %) ausgelegt, U8530501-230 für 230 • Betriebsspannung anlegen. V (±10 %). • Umschalter auf DC stellen.
