3B SCIENTIFIC PHYSICS U8405100 Bedienungsanleitung Seite 10

3. Caractéristiques techniques
Trajectoire de frottement
Profilé en U :
Graduation angulaire :
Languette de frottement :
Matériau :
Longueur :
Corps A :
Dimensions :
Matériau :
Surfaces de frottement : sans revêtement
Rapport des surfaces
de frottement :
Masse :
Anneaux de fixation :
Corps B :
Dimensions :
Matériau :
Surface de frottement :
Masse :
Masses supplémentaires :
Exécution :
Masse :
Chariot :
Exécution :
Matériau :
Surface de frottement :
Dimensions :
Corps C :
Dimensions :
Surface de frottement :
Masse :
Anneaux de fixation :
Poulies :
Dynamomètre :
Plage de mesure :
600 × 80 × 20 mm
3
0 – 60°
PVC, un côté lisse,
l'autre rugueux
850 mm
79 × 38 × 73 mm
3
PVC
2:1
env. 325 g
2
73 × 20 × 47 mm
3
PVC
revêtu de papier velours
env. 100 g
adapté au corps B
100 g
adapté au corps B
aluminium
caoutchouc (n° 1),
téflon (n° 2),
sans revêtement (n° 3)
3
55 x 55 x 15 mm
75 × 31 × 105 mm
3
revêtu de papier velours
325 g
2
2, logées sur roulement à
billes
2 N, force de traction et
de pression
•
Fixez le dynamomètre dans le support.
•
Fixez la butée pour les corps immédiatement à
droite de la rainure sur le profilé en U (lorsque
vous ramenez la languette en arrière, la butée
empêche un éventuel retour rapide du corps
de frottement).
5. Mesures avec trajectoire de
frottement horizontale
•
Ajustez la trajectoire de manière à ce que l'ai-
guille de la graduation angulaire indique zéro.
•
Posez la languette au choix sur le côté lisse ou
rugueux de la trajectoire et placez dessus l'un
des corps de frottement (cf. fig. 1 et 2).
5.1 Frottement par adhérence :
•
Mettre la languette en mouvement. Le mou-
vement doit être constant.
•
Lisez la valeur de mesure maximale sur le
dynamomètre, tant que le corps suit la lan-
guette.
•
Répétez plusieurs fois la mesure, puis calculez
la moyenne.
Cette valeur constitue une mesure pour la force de
frottement par adhérence.
5.2 Frottement de glissement :
•
Effectuez la mesure comme décrite au para-
graphe 5.1, mais lisez la valeur sur le dyna-
momètre dès que le corps ne suit plus la lan-
guette.
•
Répétez plusieurs fois la mesure, puis calculez
la moyenne.
Cette valeur constitue une mesure pour la force de
frottement de glissement.

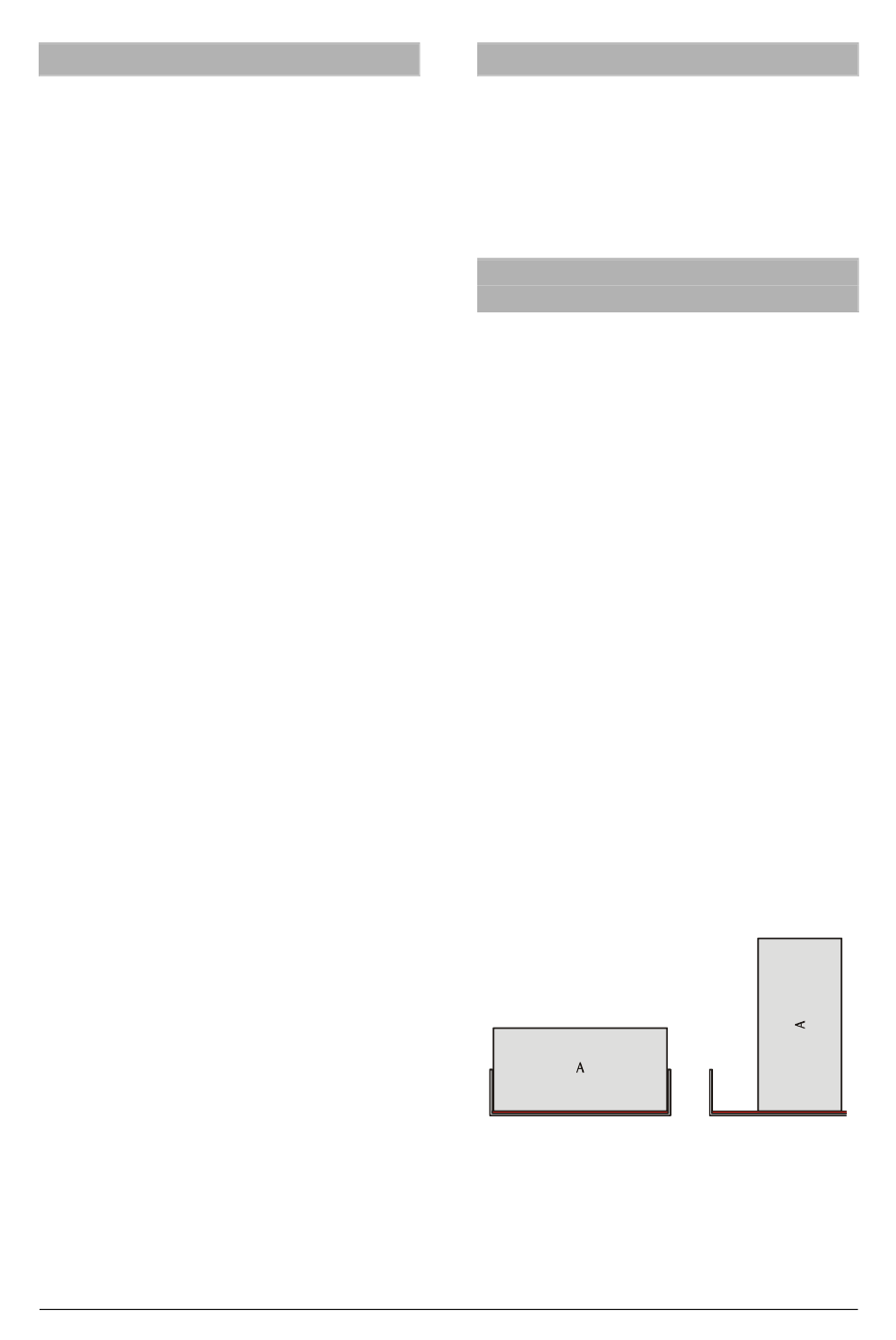

Fig. 1 : Étude du frottement par adhérence et de glisse-
ment avec le corps A pour deux tailles de la sur-
face d'appui.
2
4. Montage
