3B SCIENTIFIC PHYSICS U8531401 Bedienungsanleitung
Messverstärker
Verfügbare Sprachen
Verfügbare Sprachen
3B SCIENTIFIC ® PHYSICS
Bedienungsanleitung
02/08 SP/ALF
1

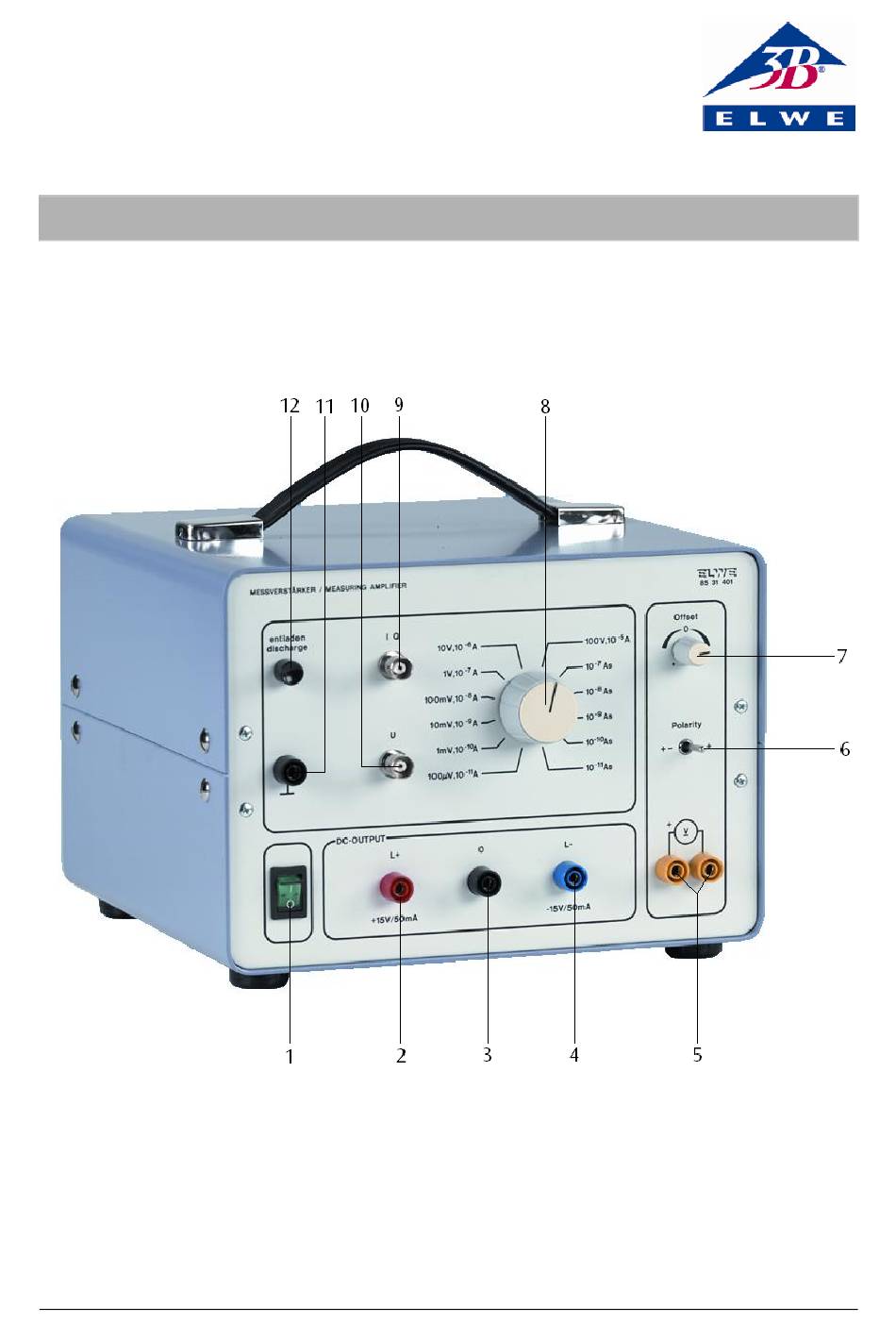

Netzschalter
2
Spannungsausgang +15 V
3
Spannungsausgang Bezugspunkt
4
Spannungsausgang -15 V
5
Anschlussbuchsen Voltmeter
6
Kippschalter zum Umschalten der Polarität
Messverstärker U8531401
1
7
Drehsteller Offset
8
Messbereichsschalter
9
Strom-, Ladungseingang, BNC
10 Spannungseingang, BNC
11 Massebuchse
12 Taster „Entladen"
Inhaltsverzeichnis
Verwandte Anleitungen für 3B SCIENTIFIC PHYSICS U8531401
Inhaltszusammenfassung für 3B SCIENTIFIC PHYSICS U8531401
- Seite 1 3B SCIENTIFIC ® PHYSICS Messverstärker U8531401 Bedienungsanleitung 02/08 SP/ALF Netzschalter Drehsteller Offset Spannungsausgang +15 V Messbereichsschalter Spannungsausgang Bezugspunkt Strom-, Ladungseingang, BNC Spannungsausgang -15 V 10 Spannungseingang, BNC Anschlussbuchsen Voltmeter 11 Massebuchse Kippschalter zum Umschalten der Polarität 12 Taster „Entladen“...
- Seite 2 Messspannung ist. In Das Gerät U8531401-115 ist für eine Netzspannung von einem HF-Verstärker wird dieses Signal verstärkt. Die 115 V (±10 %) ausgelegt, U8531401-230 für 230 V (±10 Demodulation erfolgt in einem Gleichrichter, der aus dem Modulationsgenerator phasenrichtig gesteuert wird.
- Seite 3 4.2 Strommessung 3. Technische Daten • Voltmeter am Buchsenpaar (5) anschließen. Messbereiche (bezogen auf 1 V Ausgangsspannung): • Falls nötig mit dem „Offset“ (7) den Nullpunkt des Spannung: 0,1 mV – 100 V (7 Bereiche) Voltmeters einstellen (nur in den empfindlichen Strom: –...
