1. Sicherheitshinweise
Die Beschleunigung der Kugel ist gering, so dass
Verletzungen für den Menschen auszuschließen
sind. Dennoch darf das schussbereite Wurfgerät
nicht auf Personen gerichtet werden.
Der Wurfbereich der Kugel muss stets gut über-
schaubar sein.
Zerbrechliche Gegenstände dürfen sich nicht im
Wurfbereich des Gerätes befinden.
•
Vor dem Wurfgerät mindestens 4 m frei halten.
•
Zerbrechliche Gegenstände vor dem Wurfgerät
entfernen.
Der Auslösestift schnellt nach dem Auslösen nach
vorn.
•
Wurfgerät nur hinter dem Auslösestift anfassen

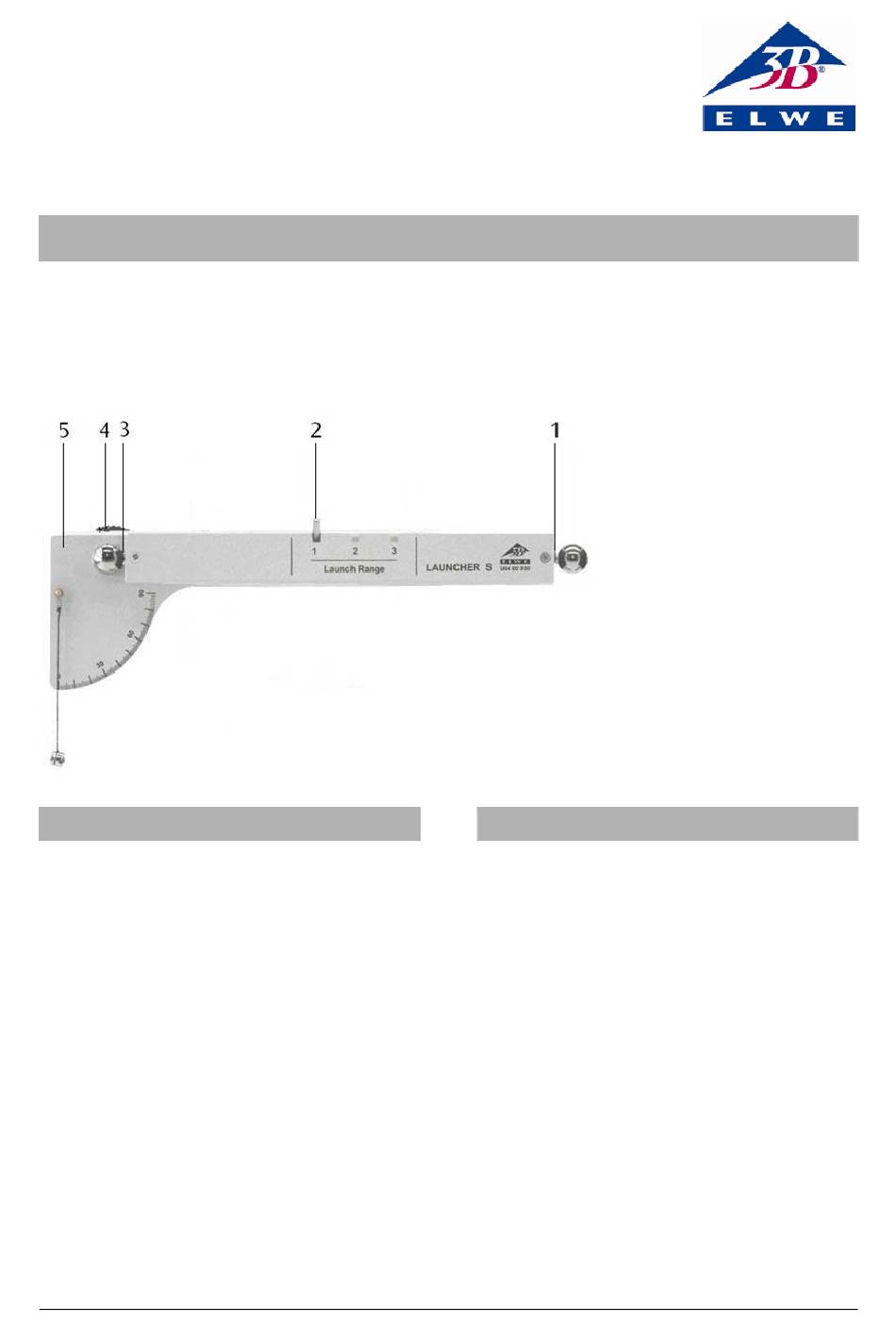

Wurfgerät S U8400930
1
1
2
3
4
5
2. Beschreibung
Das Wurfgerät S dient zur Untersuchung des senk-
rechten, schrägen und waagerechten Wurfes sowie
zur Demonstration der unabhängigen Überlage-
rung von horizontaler und vertikaler Bewegung.
Drei verschiedene Abwurfgeschwindigkeiten kön-
nen durch Einrasten des Auslösestifts in die ent-
sprechende Kerbe gewählt werden. Der Abschuss-
winkel ist stufenlos einstellbar und an der Winkel-
skala über einen Faden mit Lot ablesbar.
Die Kugel ist bis zum Abschuss magnetisch am
Abschusspunkt fixiert. Durch die Winkeleinstellung
bleibt die Abschussposition unverändert, da sich
der Drehpunkt auf der horizontalen Kugelachse
befindet. Eine Winkeländerung hat demnach kei-
nen Einfluss auf die Abwurfhöhe. Beim waagrech-
ten Abschuss einer Kugel kann zeitgleich an der
Rückseite des Schussbolzens eine zweite Kugel im
freien Fall ausgelöst werden, die auch zeitgleich
mit der abgeschossen Kugel aufschlägt.
Hintere Magnetaufnahme mit
Kugel
Auslösestift
Vordere Magnetaufnahme
mit Kugel
Feststellschraube
Winkelskala mit Lot
