3B SCIENTIFIC ® PHYSICS
Vielfach-Messgerät Escola 2 1006811
Bedienungsanleitung
11/14 SD/UD
Das Vielfach-Messgerät Escola 2 ist zur Anzeige
elektrischer Messwerte in den Wertebereichen
und Messumgebungen vorgesehen, die in den
technischen Daten angegeben sind.
Es entspricht den Sicherheitsbestimmungen für
elektrische Mess-, Steuer-, Regel- und Laborge-
räte nach DIN EN 61010-1, Schutzklasse 2 und
der Überspannungskategorie CAT I bis 30 V. Es
ist für Messungen in Experimental- und Labor-
aufbauten bestimmt. Es ist nicht für Messungen
an der Niederspannungsverteilung wie Steckdo-
sen, Sicherungen usw. zugelassen!
CAT I: Signalebene, Telekommunikation, elekt-
ronische Geräte mit geringen transienten Über-
spannungen
CAT II: Hausgeräte, Netzsteckdosen, portable
Instrumente usw.
1. Sicherheitshinweise und sicherer Gebrauch

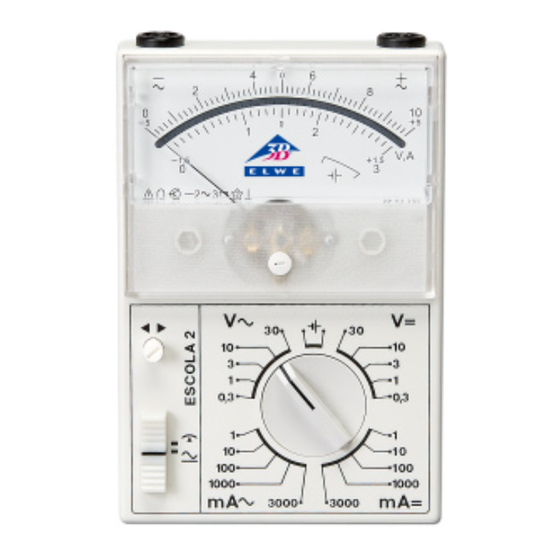

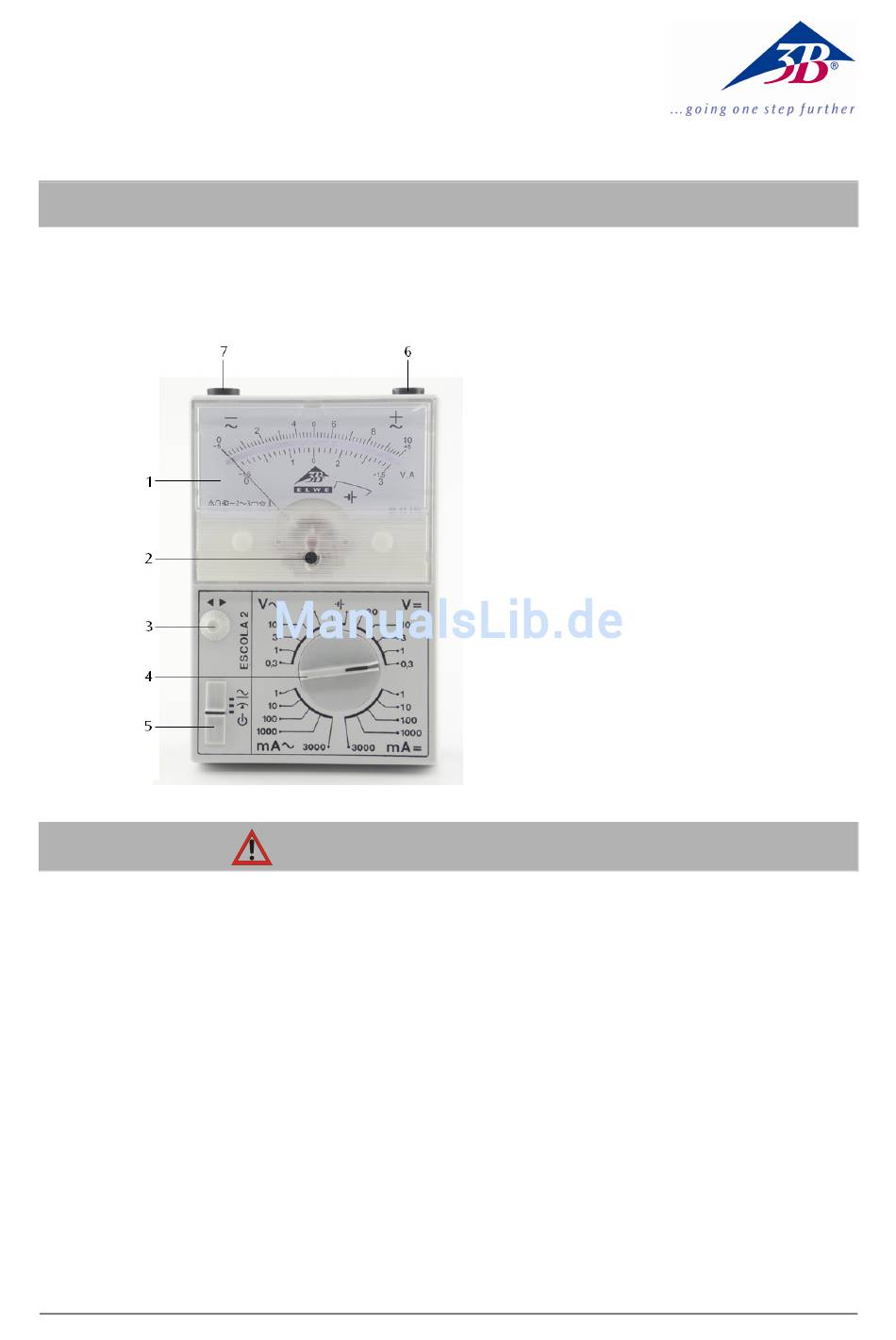

1 Messwerk mit Spiegelskala
2 Schlitzschraube zur Nullpunkt-
3 Einsteller Nullpunkt Mitte
4 Messbereichschalter
5 Betriebsartschalter
6 Sicherheitsmessbuchse
7 Sicherheitsmassebuchse
CAT III: Versorgung durch ein unterirdisches
Kabel; fest installierte Schalter, Sicherungsau-
tomaten, Steckdosen oder Schütze
CAT IV: Geräte und Einrichtungen, welche z.B.
über Freileitungen versorgt werden und damit
einer stärkeren Blitzbeeinflussung ausgesetzt
sind. Hierunter fallen z.B. Hauptschalter am
Stromeingang, Überspannungsableiter, Strom-
verbrauchszähler und Rundsteuerempfänger.
Bei bestimmungsgemäßem Gebrauch ist der
sichere Betrieb des Vielfach-Messgerätes ge-
währleistet. Die Sicherheit ist jedoch nicht garan-
tiert, wenn das Vielfach-Messgerät unsachgemäß
bedient oder unachtsam behandelt wird. Zur
Vermeidung von schweren Verletzungen durch
Strom- oder Spannungsüberschläge sind die
nachfolgenden Sicherheitshinweise unbedingt zu
beachten:
1
korrektur
