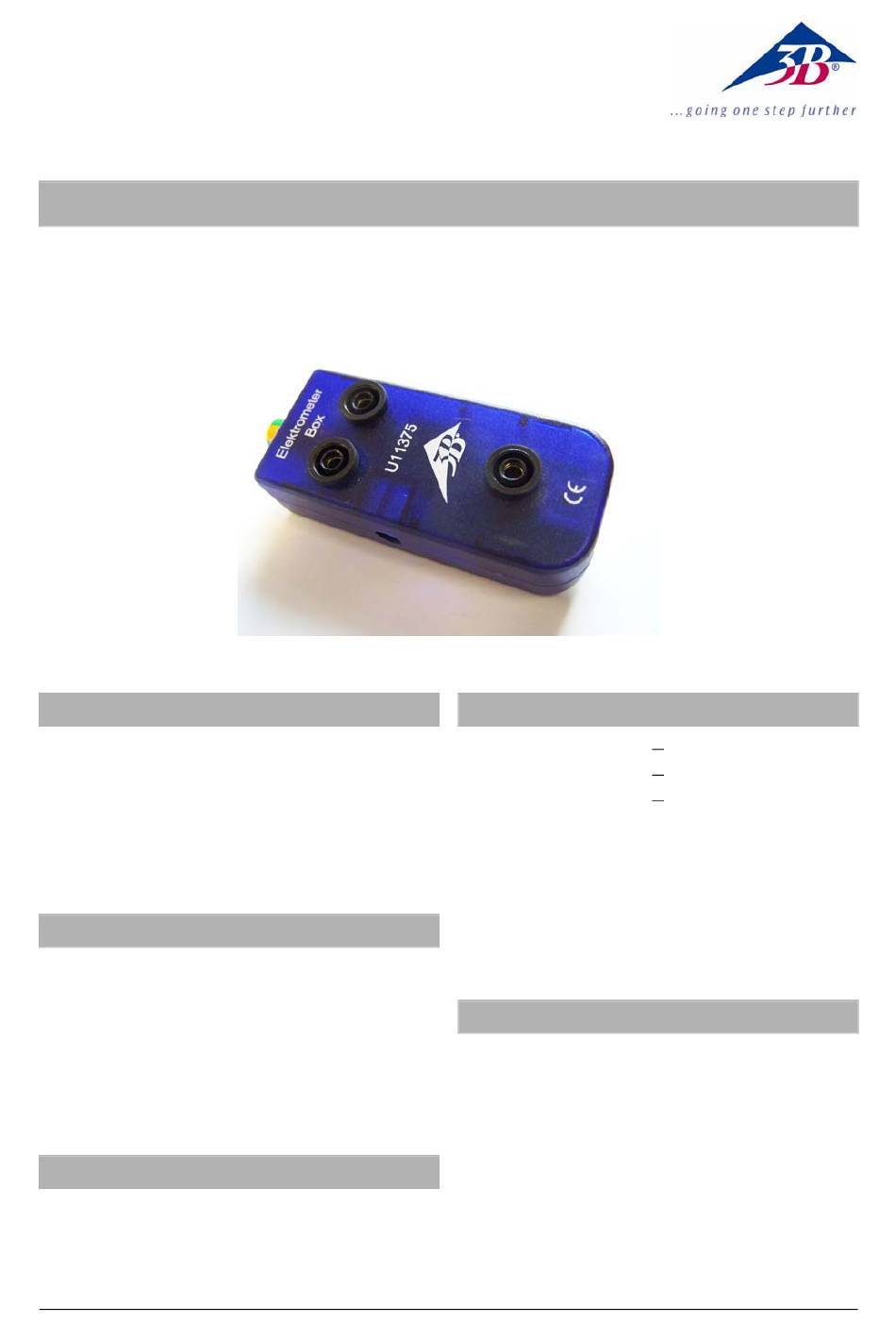

3B SCIENTIFIC PHYSICS U11375 Bedienungsanleitung

3B SCIENTIFIC ® PHYSICS
Bedienungsanleitung
01/09 Hh
1. Sicherheitshinweise
Elektrometerbox mit extrem hochohmigem über-
spannungsgefährdetem Spannungseingang!
•
Maximalwert der Eingangsspannung von ± 8 V
nicht überschreiten!
•
Ggf. spannungsbegrenzende Komponenten vor-
schalten!
2. Beschreibung
Impedanzwandler mit extrem hohem Eingangswider-
stand zur Messung kleinster Ladungen und kleinster
Ströme.
Einsetzbar in Verbindung mit 3B NETlog
zur manuellen Messung oder zur Messwerterfassung
TM
mit 3B NETlab (U11310).
Automatische Sensorboxerkennung am 3B NETlog
3. Lieferumfang
1 Elektrometerbox
1 miniDIN-Anschlusskabel 8-pin, 600 mm lang
1 Bedienungsanleitung für U11375

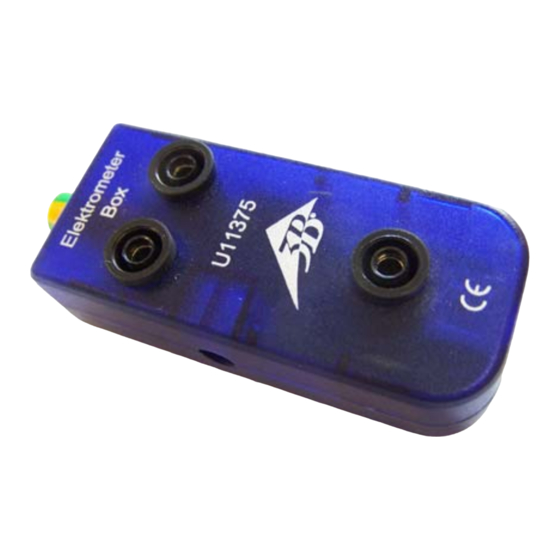

Elektrometerbox U11375
TM
(U11300)
TM
.
1
4. Technische Daten
Eingangswiderstand:
Eingangskapazität:
Messfehler:
Überspannungsfestigkeit
für nicht berührungs-
gefährliche Spannungen: 1 kV (niederohmige
Anschlüsse:
5. Bedienung
•
Elektrometerbox an einen Analogeingang (A oder
TM
B) des 3B NETlog anschließen.
•
Eingang kurzschließen, hiermit Ausgangsspan-
nung zu Null kompensieren.
•
Ausgewähltes Experiment zügig durchführen,
bevor sich vagabundierende Ladungen auf dem
Messeingang ansammeln.
•
Vor Start eines neuen Experimentes wiederum
Eingang kurzschließen.
11
> 10 Ohm
< 50 pF
< 1,5 %
Quellen)
10 kV (hochohmige
Quellen)
4-mm-Sicherheitsbuchsen
