3B SCIENTIFIC ® PHYSICS
Bedienungsanleitung
10/08 DML/ALF
1. Beschreibung
Das Reibungsmessgerät ermöglicht die Messung der
Haft und Rollreibung zwischen verschiedenartigen
Oberflächen.
Eine Reibungsbahn in Form eines drehbar gelager-
ten U-Profils aus Aluminium dient als Basis für die
Durchführung der Versuche. Zwischen Reibungs-
körper und Reibungsbahn befindet sich eine lange
Reibzunge aus Kunststoff, die mit gleichmäßiger
Geschwindigkeit gezogen wird. Auf der gegenüber-
liegenden Seite ist ein Federkraftmesser auf der
Reibungsbahn waagerecht eingehängt, der die
durch die Bewegung der Reibzunge entstehende
Reibungskraft zwischen den Oberflächen anzeigt.
Am Anfang der Bewegung der Reibzunge erfährt
der Reibungskörper eine Haftreibung und bewegt
sich mit der Reibzunge mit. Später geht die Haft-
reibung bei gleichmäßiger Bewegung der Reibzun-
ge in Gleitreibung über und der Reibungskörper
ruht relativ zur Reibungsbahn.
Die Reibungskörper besitzen Aufliegeflächen ver-
schiedener Beschaffenheit und verschiedener Grö-
ße. Damit kann auch der Einfluss der Größe der
Aufliegefläche sowie der Oberflächenbeschaffen-
heit auf die Reibungskraft untersucht werden.
Reibungsmessgerät U8405100
Die Reibungsbahn kann um einen Winkel gegen
die Normale geneigt werden, um so die Normal-
kraft zu variieren, mit der der Reibungskörper auf
die Unterlage drückt.
2. Lieferumfang
1 Reibungsbahn
1 Reibungskörper A
1 Reibungskörper B
1 Reibungskörper C
1 Reibzunge
1 Kraftmesser
1 Anschlag für Reibungskörper
1 Schlitten, gummibeschichtet
1 Schlitten, teflonbeschichtet
1 Schlitten, unbeschichtet
3 Zusatzmassen, 100 g

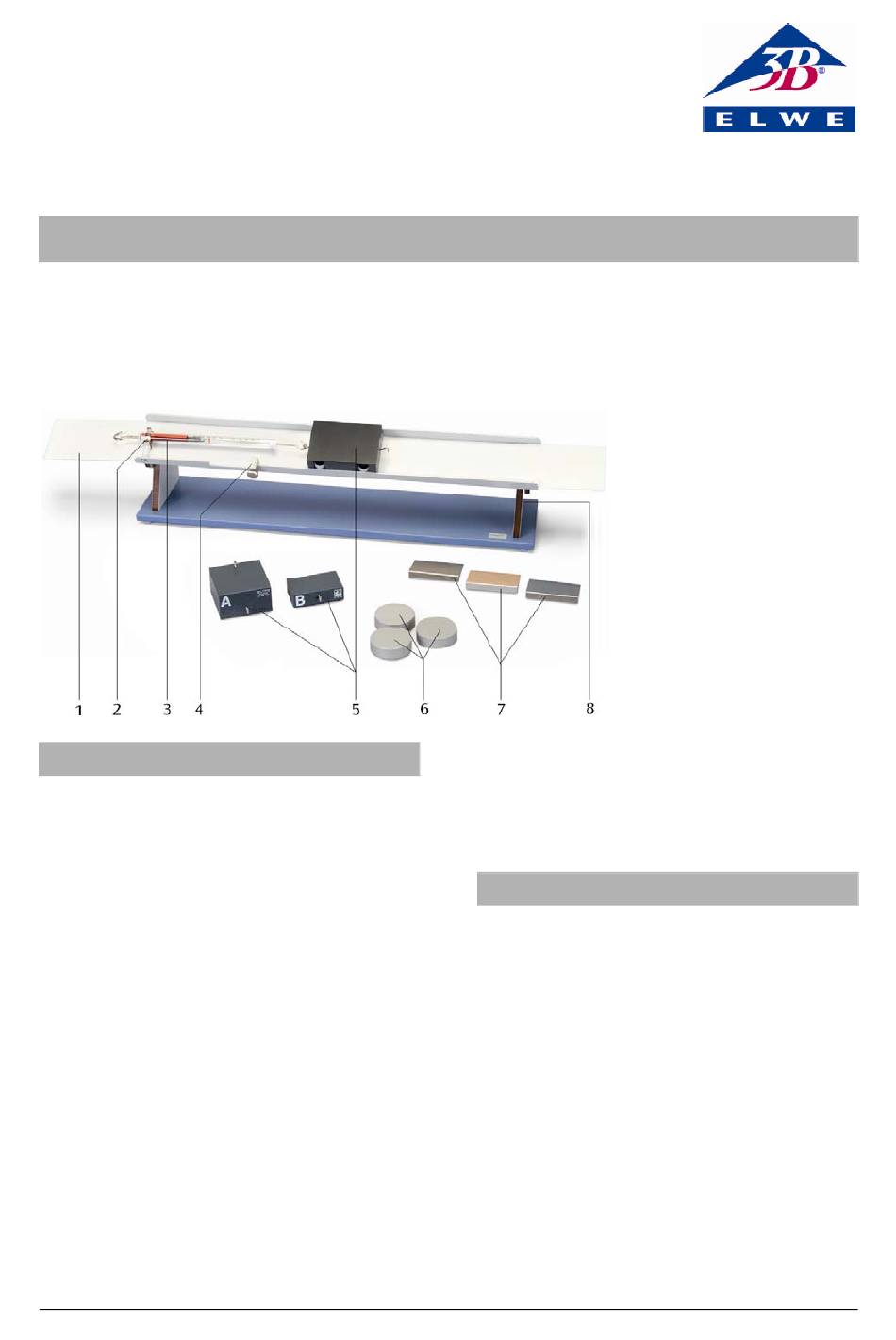

1
1
Reibzunge
2
Halter für Kraftmesser
3
Kraftmesser
4
Anschlag für Reibungskörper
5
Reibungskörper
6
Zusatzmassen
7
Schlitten
8
Winkelskala
