3B SCIENTIFIC ® PHYSICS
Vielfach-Messgerät Escola 10 1006810
Bedienungsanleitung
01/13 ALF
Das Vielfach-Messgerät Escola 10 entspricht den
Sicherheitsbestimmungen für elektrische Mess-,
Steuer-, Regel- und Laborgeräte nach DIN EN
61010
Teil
1.
Bei
Gebrauch ist der sichere Betrieb des Gerätes
gewährleistet. Die Sicherheit ist jedoch nicht ga-
rantiert, wenn das Gerät unsachgemäß bedient
oder unachtsam behandelt wird.
•
Vor Benutzung des Multimeters Bedie-
nungsanleitung sorgfältig durchlesen und
die Anweisungen befolgen!
Das Multimeter darf nur von Personen bedient
werden, die in der Lage sind Berührungsgefah-
ren zu erkennen und entsprechende Sicher-
heitsvorkehrungen zu treffen.
•
Wenn Messungen durchgeführt werden, bei
denen Berührungsgefahr besteht, eine zwei-
1. Sicherheitshinweise
bestimmungsgemäßem

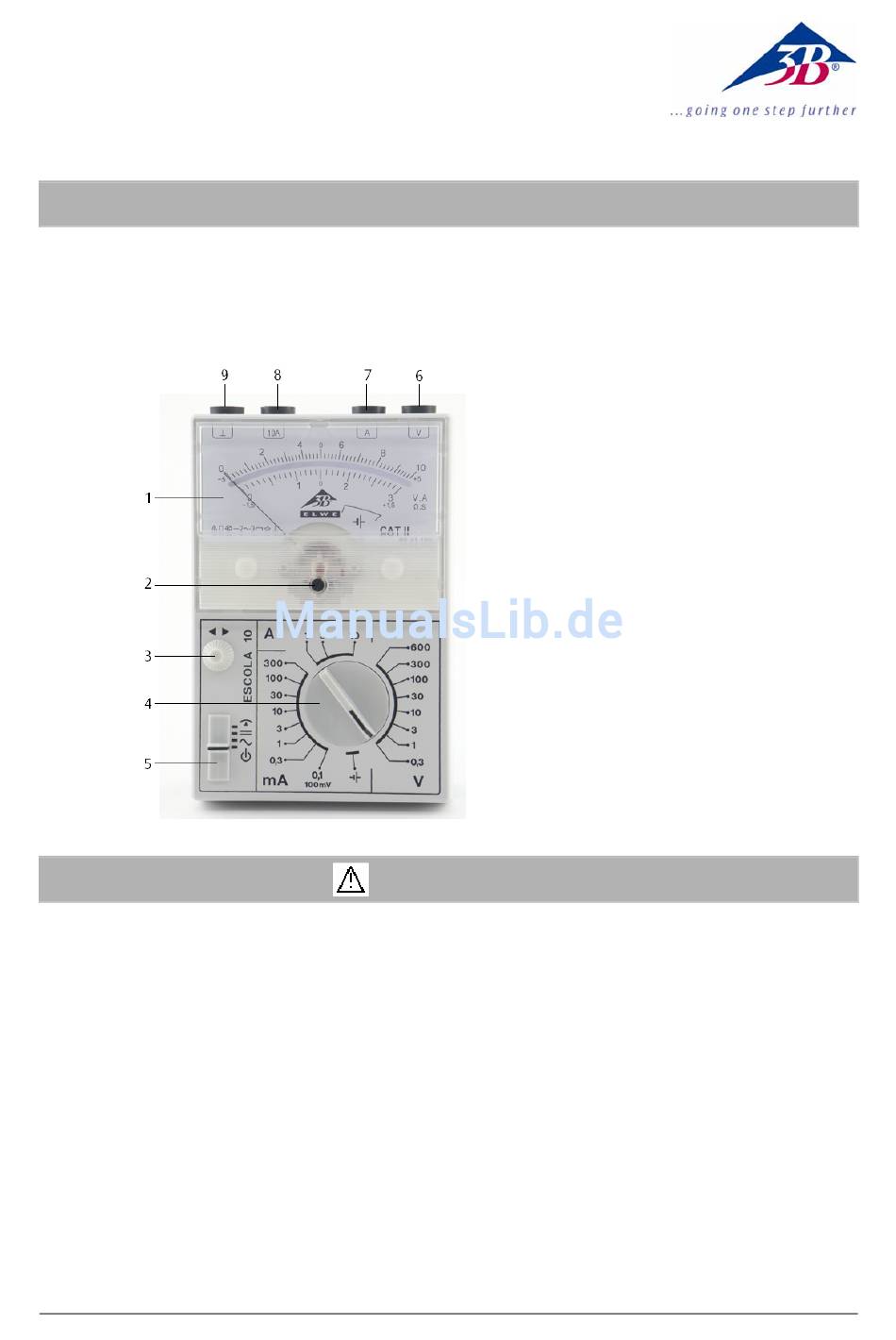

1 Messwerk mit Spiegelskala
2 Schlitzschraube zur Nullpunkt-
3 Einsteller Nullpunkt Mitte
4 Messbereichschalter
5 Betriebsartschalter
6 Spannungsmessbuchse
7 Strommessbuchse bis 3 A-
8 Strommessbuchse 10 A-
9 Massebuchse
te Person informieren.
•
Vor Inbetriebnahme des Multimeters das
Gehäuse und die Messleitungen auf Be-
schädigungen untersuchen und bei Funkti-
onsstörungen oder sichtbaren Schäden das
Multimeter nicht verwenden. Besonders auf
die Isolierung um die Messbuchsen achten.
•
Besondere Vorsicht walten lassen, wenn
Spannungen gemessen werden, die über
30 V ACrms oder 60 V DC liegen.
•
Der zulässige Messbereich darf nicht über-
schritten werden. Bei unbekannten Mess-
größen immer von einem höheren Messbe-
reich in einen kleineren wechseln.
•
Keine Messungen in feuchter Umgebung
durchführen. Arbeitsplatz, Hände, Schuhe
und Fußboden müssen trocken sein.
1
korrektur
Bereich
Bereich
