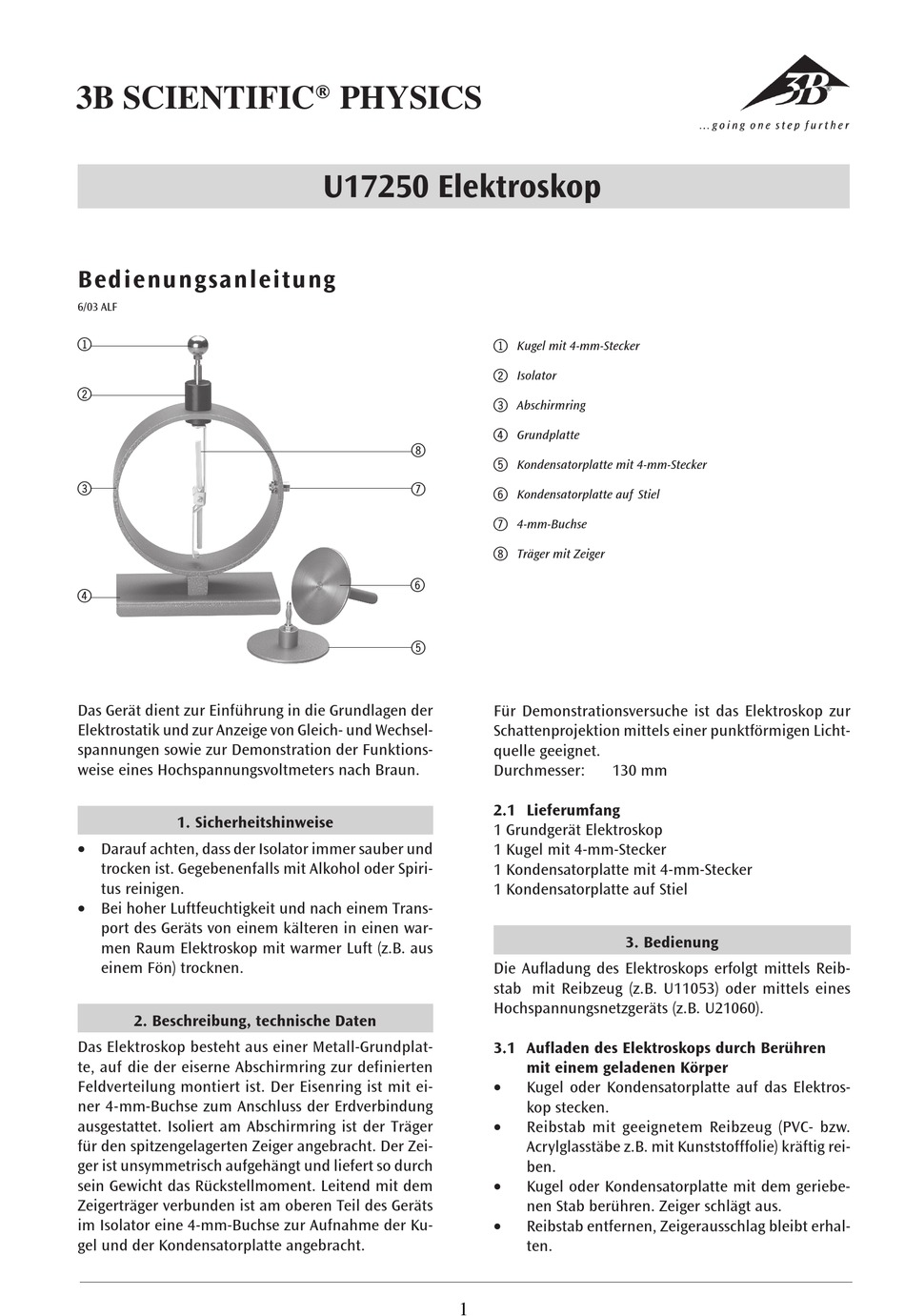

3B SCIENTIFIC PHYSICS U17250 Bedienungsanleitung

3B SCIENTIFIC® PHYSICS
Bedienungsanleitung
6/03 ALF
1
2
3
4
Das Gerät dient zur Einführung in die Grundlagen der
Elektrostatik und zur Anzeige von Gleich- und Wechsel-
spannungen sowie zur Demonstration der Funktions-
weise eines Hochspannungsvoltmeters nach Braun.
1. Sicherheitshinweise
• Darauf achten, dass der Isolator immer sauber und
trocken ist. Gegebenenfalls mit Alkohol oder Spiri-
tus reinigen.
• Bei hoher Luftfeuchtigkeit und nach einem Trans-
port des Geräts von einem kälteren in einen war-
men Raum Elektroskop mit warmer Luft (z.B. aus
einem Fön) trocknen.
2. Beschreibung, technische Daten
Das Elektroskop besteht aus einer Metall-Grundplat-
te, auf die der eiserne Abschirmring zur definierten
Feldverteilung montiert ist. Der Eisenring ist mit ei-
ner 4-mm-Buchse zum Anschluss der Erdverbindung
ausgestattet. Isoliert am Abschirmring ist der Träger
für den spitzengelagerten Zeiger angebracht. Der Zei-
ger ist unsymmetrisch aufgehängt und liefert so durch
sein Gewicht das Rückstellmoment. Leitend mit dem
Zeigerträger verbunden ist am oberen Teil des Geräts
im Isolator eine 4-mm-Buchse zur Aufnahme der Ku-
gel und der Kondensatorplatte angebracht.
U17250 Elektroskop
1
2
3
4
8
5
7
6
7
8
6
5
Für Demonstrationsversuche ist das Elektroskop zur
Schattenprojektion mittels einer punktförmigen Licht-
quelle geeignet.
Durchmesser:
2.1 Lieferumfang
1 Grundgerät Elektroskop
1 Kugel mit 4-mm-Stecker
1 Kondensatorplatte mit 4-mm-Stecker
1 Kondensatorplatte auf Stiel
Die Aufladung des Elektroskops erfolgt mittels Reib-
stab mit Reibzeug (z.B. U11053) oder mittels eines
Hochspannungsnetzgeräts (z.B. U21060).
3.1 Aufladen des Elektroskops durch Berühren
•
•
•
•
1
Kugel mit 4-mm-Stecker
Isolator
Abschirmring
Grundplatte
Kondensatorplatte mit 4-mm-Stecker
Kondensatorplatte auf Stiel
4-mm-Buchse
Träger mit Zeiger
130 mm
3. Bedienung
mit einem geladenen Körper
Kugel oder Kondensatorplatte auf das Elektros-
kop stecken.
Reibstab mit geeignetem Reibzeug (PVC- bzw.
Acrylglasstäbe z.B. mit Kunststofffolie) kräftig rei-
ben.
Kugel oder Kondensatorplatte mit dem geriebe-
nen Stab berühren. Zeiger schlägt aus.
Reibstab entfernen, Zeigerausschlag bleibt erhal-
ten.
®
