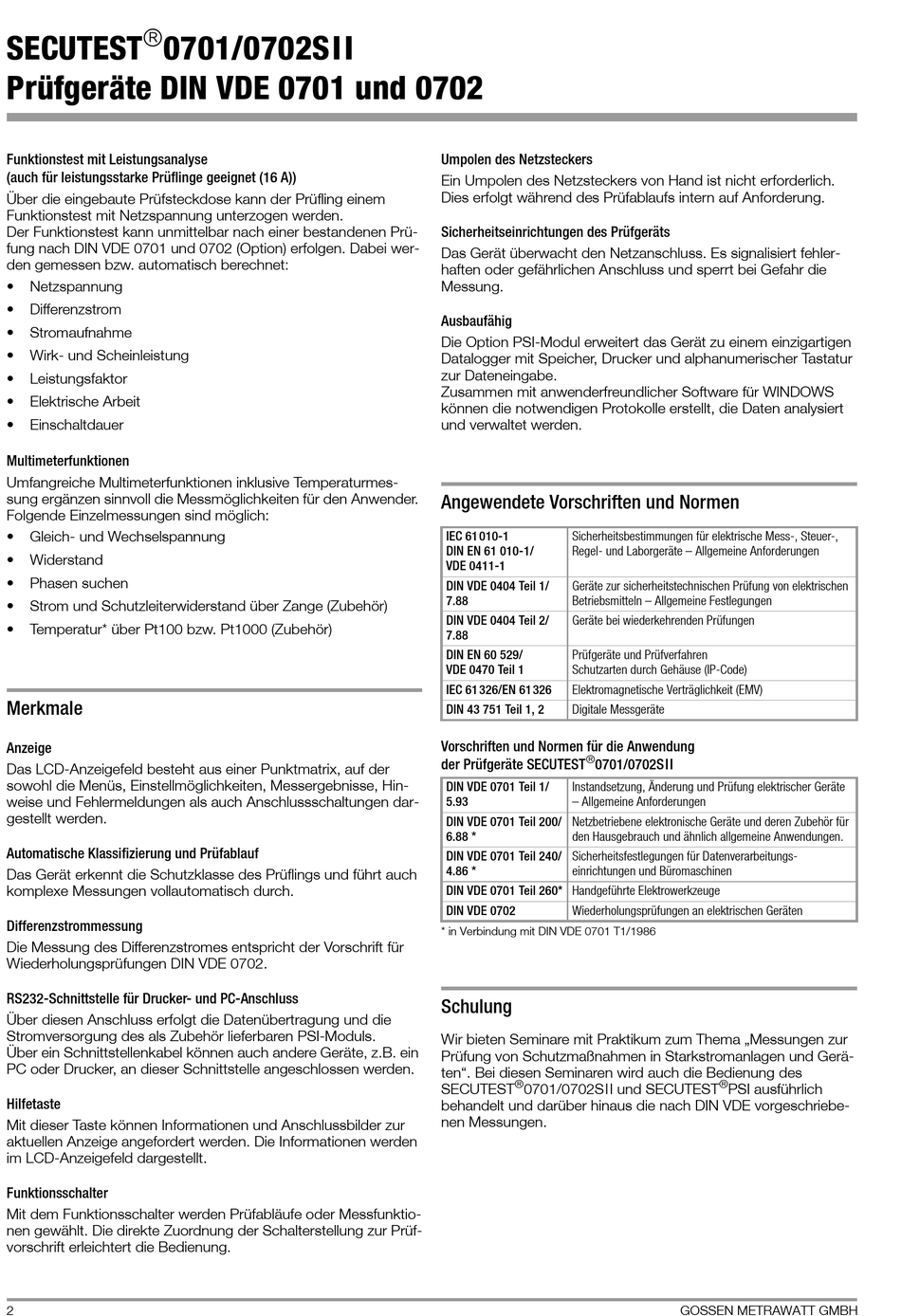

SECUTEST
0701/0702SII
Prüfgeräte DIN VDE 0701 und 0702
Funktionstest mit Leistungsanalyse
(auch für leistungsstarke Prüflinge geeignet (16 A))
Über die eingebaute Prüfsteckdose kann der Prüfling einem
Funktionstest mit Netzspannung unterzogen werden.
Der Funktionstest kann unmittelbar nach einer bestandenen Prü-
fung nach DIN VDE 0701 und 0702 (Option) erfolgen. Dabei wer-
den gemessen bzw. automatisch berechnet:
•
Netzspannung
•
Differenzstrom
•
Stromaufnahme
•
Wirk- und Scheinleistung
•
Leistungsfaktor
•
Elektrische Arbeit
•
Einschaltdauer
Multimeterfunktionen
Umfangreiche Multimeterfunktionen inklusive Temperaturmes-
sung ergänzen sinnvoll die Messmöglichkeiten für den Anwender.
Folgende Einzelmessungen sind möglich:
•
Gleich- und Wechselspannung
•
Widerstand
•
Phasen suchen
•
Strom und Schutzleiterwiderstand über Zange (Zubehör)
•
Temperatur* über Pt100 bzw. Pt1000 (Zubehör)
Merkmale
Anzeige
Das LCD-Anzeigefeld besteht aus einer Punktmatrix, auf der
sowohl die Menüs, Einstellmöglichkeiten, Messergebnisse, Hin-
weise und Fehlermeldungen als auch Anschlussschaltungen dar-
gestellt werden.
Automatische Klassifizierung und Prüfablauf
Das Gerät erkennt die Schutzklasse des Prüflings und führt auch
komplexe Messungen vollautomatisch durch.
Differenzstrommessung
Die Messung des Differenzstromes entspricht der Vorschrift für
Wiederholungsprüfungen DIN VDE 0702.
RS232-Schnittstelle für Drucker- und PC-Anschluss
Über diesen Anschluss erfolgt die Datenübertragung und die
Stromversorgung des als Zubehör lieferbaren PSI-Moduls.
Über ein Schnittstellenkabel können auch andere Geräte, z.B. ein
PC oder Drucker, an dieser Schnittstelle angeschlossen werden.
Hilfetaste
Mit dieser Taste können Informationen und Anschlussbilder zur
aktuellen Anzeige angefordert werden. Die Informationen werden
im LCD-Anzeigefeld dargestellt.
Funktionsschalter
Mit dem Funktionsschalter werden Prüfabläufe oder Messfunktio-
nen gewählt. Die direkte Zuordnung der Schalterstellung zur Prüf-
vorschrift erleichtert die Bedienung.
2
Umpolen des Netzsteckers
Ein Umpolen des Netzsteckers von Hand ist nicht erforderlich.
Dies erfolgt während des Prüfablaufs intern auf Anforderung.
Sicherheitseinrichtungen des Prüfgeräts
Das Gerät überwacht den Netzanschluss. Es signalisiert fehler-
haften oder gefährlichen Anschluss und sperrt bei Gefahr die
Messung.
Ausbaufähig
Die Option PSI-Modul erweitert das Gerät zu einem einzigartigen
Datalogger mit Speicher, Drucker und alphanumerischer Tastatur
zur Dateneingabe.
Zusammen mit anwenderfreundlicher Software für WINDOWS
können die notwendigen Protokolle erstellt, die Daten analysiert
und verwaltet werden.
Angewendete Vorschriften und Normen
IEC 61010-1
Sicherheitsbestimmungen für elektrische Mess-, Steuer-,
DIN EN 61 010-1/
Regel- und Laborgeräte – Allgemeine Anforderungen
VDE 0411-1
DIN VDE 0404 Teil 1/
Geräte zur sicherheitstechnischen Prüfung von elektrischen
7.88
Betriebsmitteln – Allgemeine Festlegungen
DIN VDE 0404 Teil 2/
Geräte bei wiederkehrenden Prüfungen
7.88
DIN EN 60 529/
Prüfgeräte und Prüfverfahren
VDE 0470 Teil 1
Schutzarten durch Gehäuse (IP-Code)
IEC 61326/EN 61326
Elektromagnetische Verträglichkeit (EMV)
DIN 43 751 Teil 1, 2
Digitale Messgeräte
Vorschriften und Normen für die Anwendung
â
der Prüfgeräte SECUTEST
0701/0702SII
DIN VDE 0701 Teil 1/
Instandsetzung, Änderung und Prüfung elektrischer Geräte
5.93
– Allgemeine Anforderungen
DIN VDE 0701 Teil 200/
Netzbetriebene elektronische Geräte und deren Zubehör für
6.88 *
den Hausgebrauch und ähnlich allgemeine Anwendungen.
DIN VDE 0701 Teil 240/
Sicherheitsfestlegungen für Datenverarbeitungs-
4.86 *
einrichtungen und Büromaschinen
DIN VDE 0701 Teil 260* Handgeführte Elektrowerkzeuge
DIN VDE 0702
Wiederholungsprüfungen an elektrischen Geräten
* in Verbindung mit DIN VDE 0701 T1/1986
Schulung
Wir bieten Seminare mit Praktikum zum Thema „Messungen zur
Prüfung von Schutzmaßnahmen in Starkstromanlagen und Gerä-
ten". Bei diesen Seminaren wird auch die Bedienung des
â
SECUTEST
0701/0702SII und SECUTEST
behandelt und darüber hinaus die nach DIN VDE vorgeschriebe-
nen Messungen.
â
PSI ausführlich
GOSSEN METRAWATT GMBH
