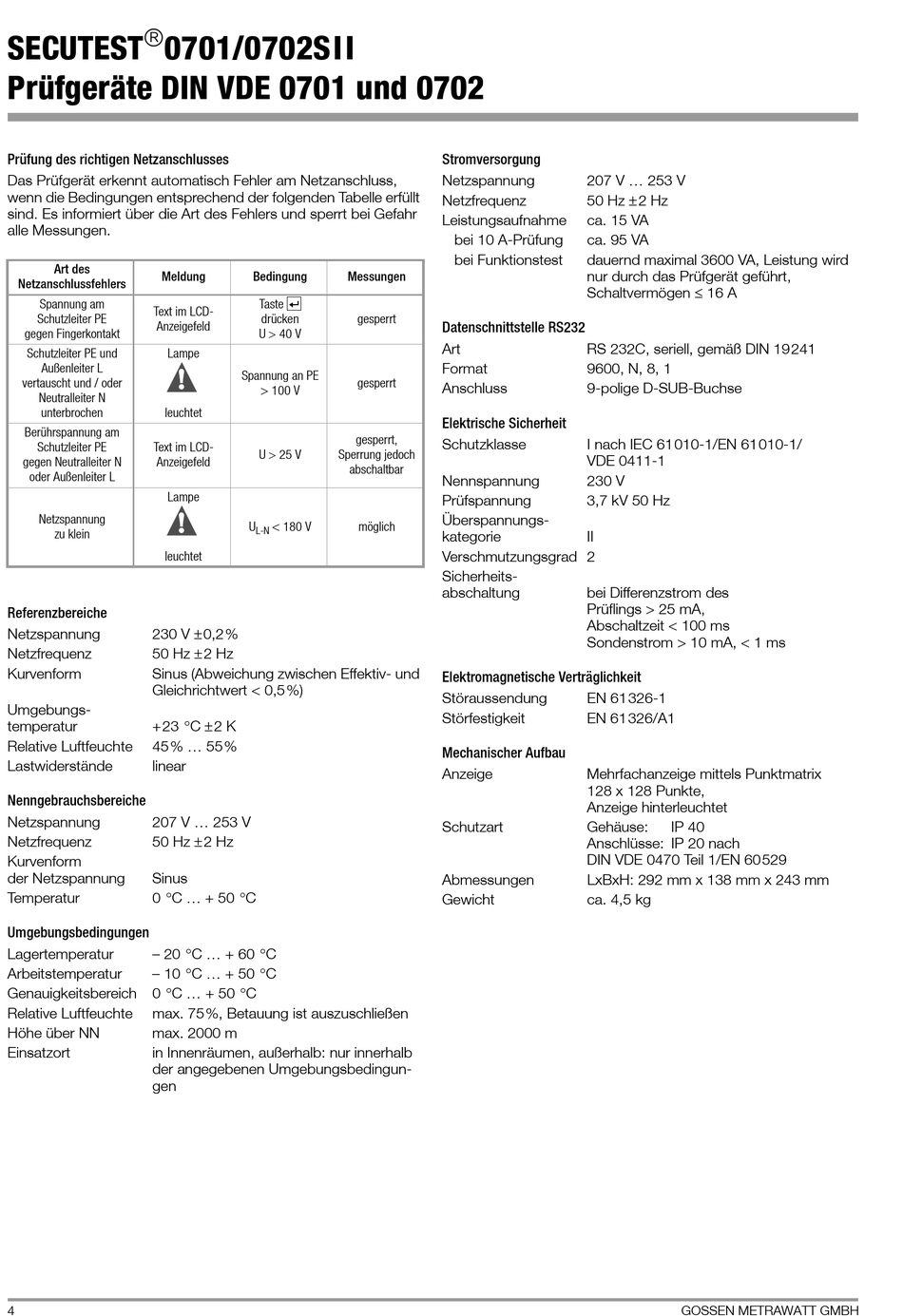

SECUTEST
0701/0702SII
Prüfgeräte DIN VDE 0701 und 0702
Prüfung des richtigen Netzanschlusses
Das Prüfgerät erkennt automatisch Fehler am Netzanschluss,
wenn die Bedingungen entsprechend der folgenden Tabelle erfüllt
sind. Es informiert über die Art des Fehlers und sperrt bei Gefahr
alle Messungen.
Art des
Meldung
Netzanschlussfehlers
Spannung am
Text im LCD-
Schutzleiter PE
Anzeigefeld
gegen Fingerkontakt
Schutzleiter PE und
Lampe
!
Außenleiter L
vertauscht und / oder
Neutralleiter N
unterbrochen
leuchtet
Berührspannung am
Schutzleiter PE
Text im LCD-
gegen Neutralleiter N
Anzeigefeld
oder Außenleiter L
Lampe
!
Netzspannung
zu klein
leuchtet
Referenzbereiche
230 V ±0,2%
Netzspannung
50 Hz ±2 Hz
Netzfrequenz
Kurvenform
Sinus (Abweichung zwischen Effektiv- und
Gleichrichtwert < 0,5%)
Umgebungs-
+23 °C ±2 K
temperatur
45% ¼ 55%
Relative Luftfeuchte
Lastwiderstände
linear
Nenngebrauchsbereiche
207 V ¼ 253 V
Netzspannung
50 Hz ±2 Hz
Netzfrequenz
Kurvenform
der Netzspannung
Sinus
0 °C ¼ + 50 °C
Temperatur
Umgebungsbedingungen
– 20 °C ¼ + 60 °C
Lagertemperatur
– 10 °C ¼ + 50 °C
Arbeitstemperatur
Genauigkeitsbereich 0 °C ¼ + 50 °C
Relative Luftfeuchte
max. 75%, Betauung ist auszuschließen
Höhe über NN
max. 2000 m
Einsatzort
in Innenräumen, außerhalb: nur innerhalb
der angegebenen Umgebungsbedingun-
gen
4
Bedingung
Messungen
Taste
drücken
gesperrt
U > 40 V
Spannung an PE
gesperrt
> 100 V
gesperrt,
U > 25 V
Sperrung jedoch
abschaltbar
U
< 180 V
möglich
L-N
Stromversorgung
207 V ¼ 253 V
Netzspannung
50 Hz ±2 Hz
Netzfrequenz
Leistungsaufnahme
ca. 15 VA
bei 10 A-Prüfung
ca. 95 VA
bei Funktionstest
dauernd maximal 3600 VA, Leistung wird
nur durch das Prüfgerät geführt,
Schaltvermögen £ 16 A
Datenschnittstelle RS232
Art
RS 232C, seriell, gemäß DIN 19241
Format
9600, N, 8, 1
Anschluss
9-polige D-SUB-Buchse
Elektrische Sicherheit
Schutzklasse
I nach IEC 61010-1/EN 61010-1/
VDE 0411-1
Nennspannung
230 V
Prüfspannung
3,7 kV 50 Hz
Überspannungs-
kategorie
II
Verschmutzungsgrad 2
Sicherheits-
abschaltung
bei Differenzstrom des
Prüflings > 25 mA,
Abschaltzeit < 100 ms
Sondenstrom > 10 mA, < 1 ms
Elektromagnetische Verträglichkeit
Störaussendung
EN 61326-1
Störfestigkeit
EN 61326/A1
Mechanischer Aufbau
Anzeige
Mehrfachanzeige mittels Punktmatrix
128 x 128 Punkte,
Anzeige hinterleuchtet
Schutzart
Gehäuse:
Anschlüsse: IP 20 nach
DIN VDE 0470 Teil 1/EN 60529
Abmessungen
LxBxH: 292 mm x 138 mm x 243 mm
Gewicht
ca. 4,5 kg
IP 40
GOSSEN METRAWATT GMBH
