Spannungsversorgung

Spannungsversorgung Spannungsversorgung
Werden Anschlussarbeiten nicht richtig ausgeführt,
können Elektroschocks oder andere schwere
Verletzungen durch falsche Verkabelung die
Folge sein. Die Verkabelung darf ausschließlich
von einem ausgebildeten Elektriker ausgeführt
werden und muss sämtlichen Vorschriften und
Bestimmungen des Landes entsprechen.
Elektrische

Elektrische Anforderungen

Elektrische Anforderungen Anforderungen
Sämtliche in der Spritzkabine und in belebten
Bereichen verlegten Kabel durch ein Isolierrohr
vor Schäden durch Farbe, Lösemittel und Verkehr
schützen.
Das Gerät wird mit 90–250 V AC, 50/60 Hz
betrieben und hat eine maximale Stromaufnahme
von 7 A. Die Netzteilschaltung muss durch einen
15-A-Überstromschalter geschützt werden.
• Landesspezifisches Netzkabel nicht im
Lieferumfang enthalten. Der vorgeschriebene
Leiterquerschnitt ist 8–14 AWG.
• Der Zugang für den Netzanschluss hat einen
Durchmesser von 22,4 mm (0,88 Zoll). Eine
Zugentlastung für einen Kabeldurchmesser von
4–9 mm (0,157–0,354 Zoll) ist im Lieferumfang
enthalten. Wenn andere Kabelquerschnitte
verwendet werden, muss eine Zugentlastung mit
entsprechendem Durchmesser installiert werden.
334063N
Elektrische Anschlüsse Elektrische Elektrische Anschlüsse Anschlüsse
Siehe Stromlaufpläne, page
1. Sicherstellen, dass der Strom an der Hauptplatine
ausgeschaltet ist. Abdeckung des Steuerkastens
öffnen.
2. Die Drähte der Stromkabel durch die
Zugentlastung (S) führen.
3. Die Drähte (L, N, G) sicher mit den
entsprechenden Klemmen des Klemmenblocks
(T) verbinden (siehe Abb.).
4. Die Zugentlastungsmutter sicher anziehen.
5. Steuerkasten schließen. Strom wieder
einschalten.
6. Die Anleitung in Erdung, page 42
Drahtlegende
Drahtlegende Drahtlegende
Draht Beschreibung
Draht Draht Beschreibung Beschreibung
L Außenleiter
N Neutralleiter
G Erdung

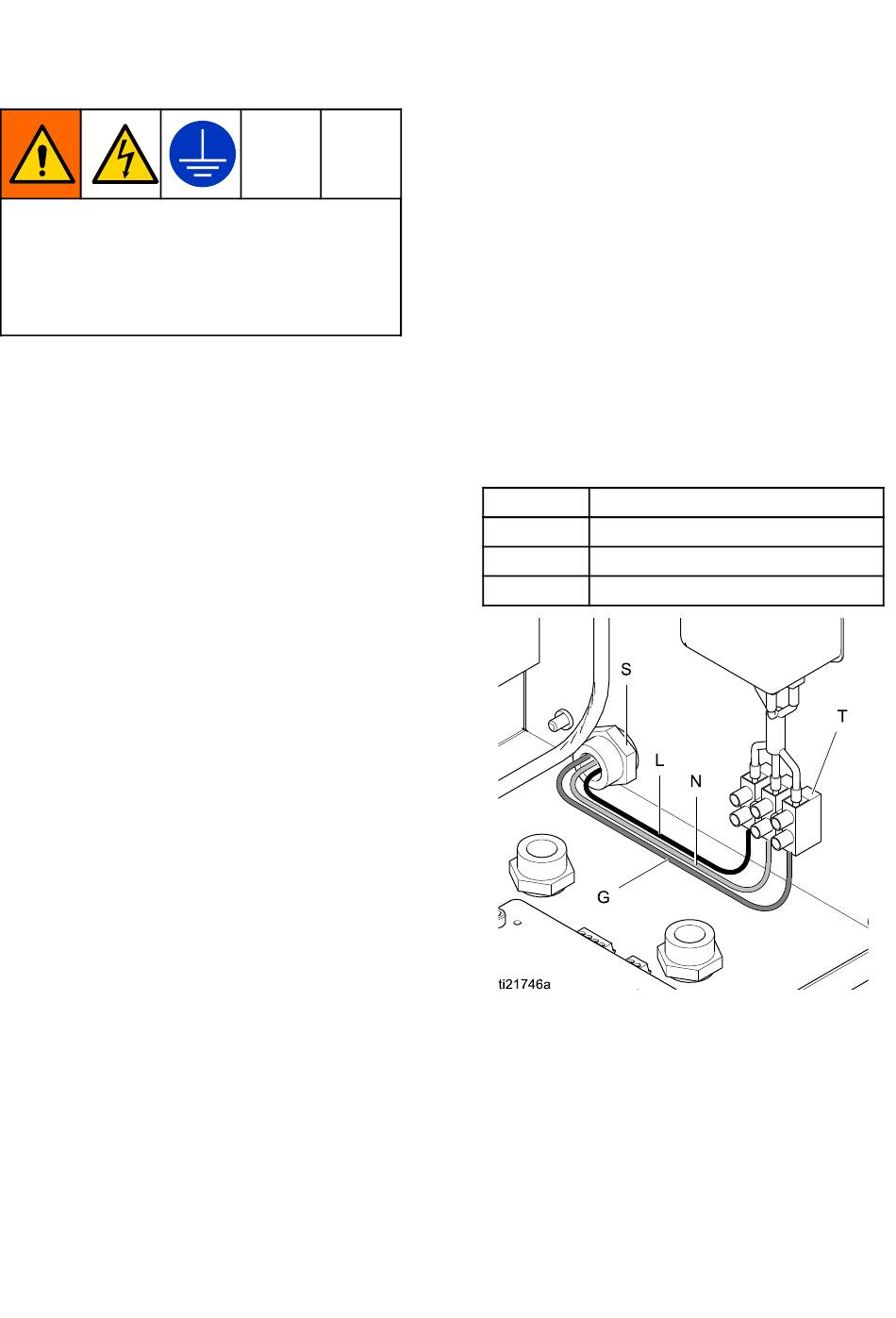

Figure 24 Elektrischer Anschluss des Steuerkastens
Spannungsversorgung
45.
befolgen.
