Dansk

7 Dansk

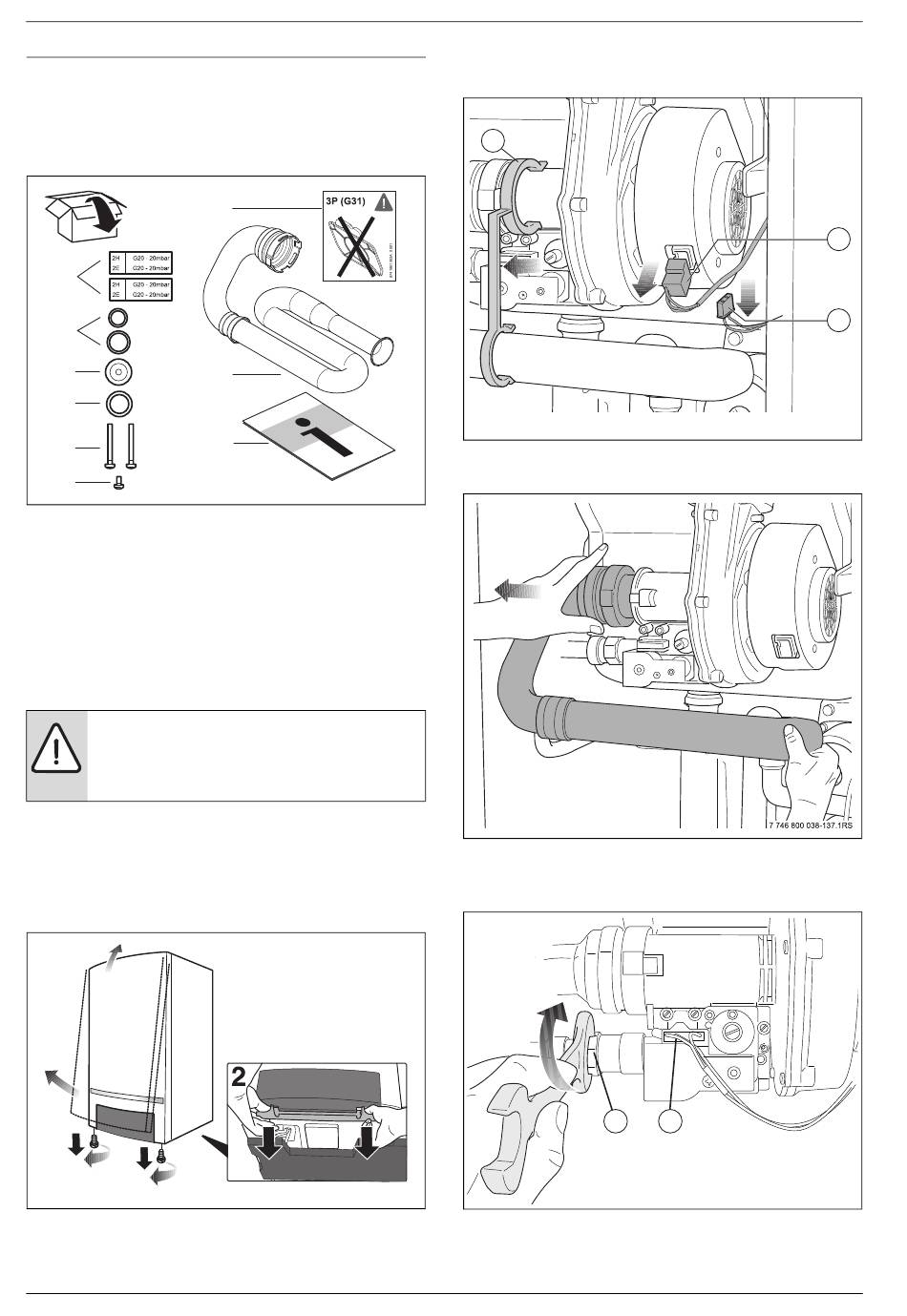

7.1 Monteringsvejledning - Konvertering til en anden
gastype

Leveringsomfang

1
2
3
4
5
6
Fig. 1
[1] Mærkat (2x, til benævnelse af gastype)
[2] O-ring (2x)
[3] Gasdyse
[4] Gummitætning
[5] Skrue M5 x 30 (2x)
[6] Skrue M4 x 8
[7] Kun ved omstilling til flydende gas 3P: mærkat 3P (G31)
[8] TopLine 15: Luftindsugningsrør og mærkater
[9] Monteringsvejledning
FARE: gaseksplosion.
▶ Luk gashanen, før der arbejdes på gasførende dele.
▶ Arbejde på gasførende dele må kun udføres af en
autoriseret installatør.
▶ Tag strømstikket ud af stikkontakten.
▶ Luk gashanen.
▶ Løsn begge holdeskruer [1].
▶ Klik de to snaplukninger ned på undersiden af betjeningspanelet [2].
▶ Vip kabinet frem på undersiden [3].
▶ Løft kabinettet en smule, og tag det af [4].
4
3
2
2
1
1
Fig. 2
18
7
8
9
6720820757-1.1TD
7746800170-004.1TD
▶ Tag stikket [1, 2] til på ventilatoren af.
▶ Tag holderen af [3].
3
Fig. 3
▶ Aftagning af luftindtagsrøret fra ventilatoren.
Fig. 4
▶ Løsn omløberen [1] på gasarmaturet.
▶ Tag stikforbindelsen [2] af gasarmaturet.
1
Fig. 5
Logamax plus GB162 / BK 16 W – 6720820757 (2016/08)
1
2
7 746 800 040-132.1RS
2
7 746 800 040-120.1RS
