Installation (nur für zugelassene Fachkräfte)

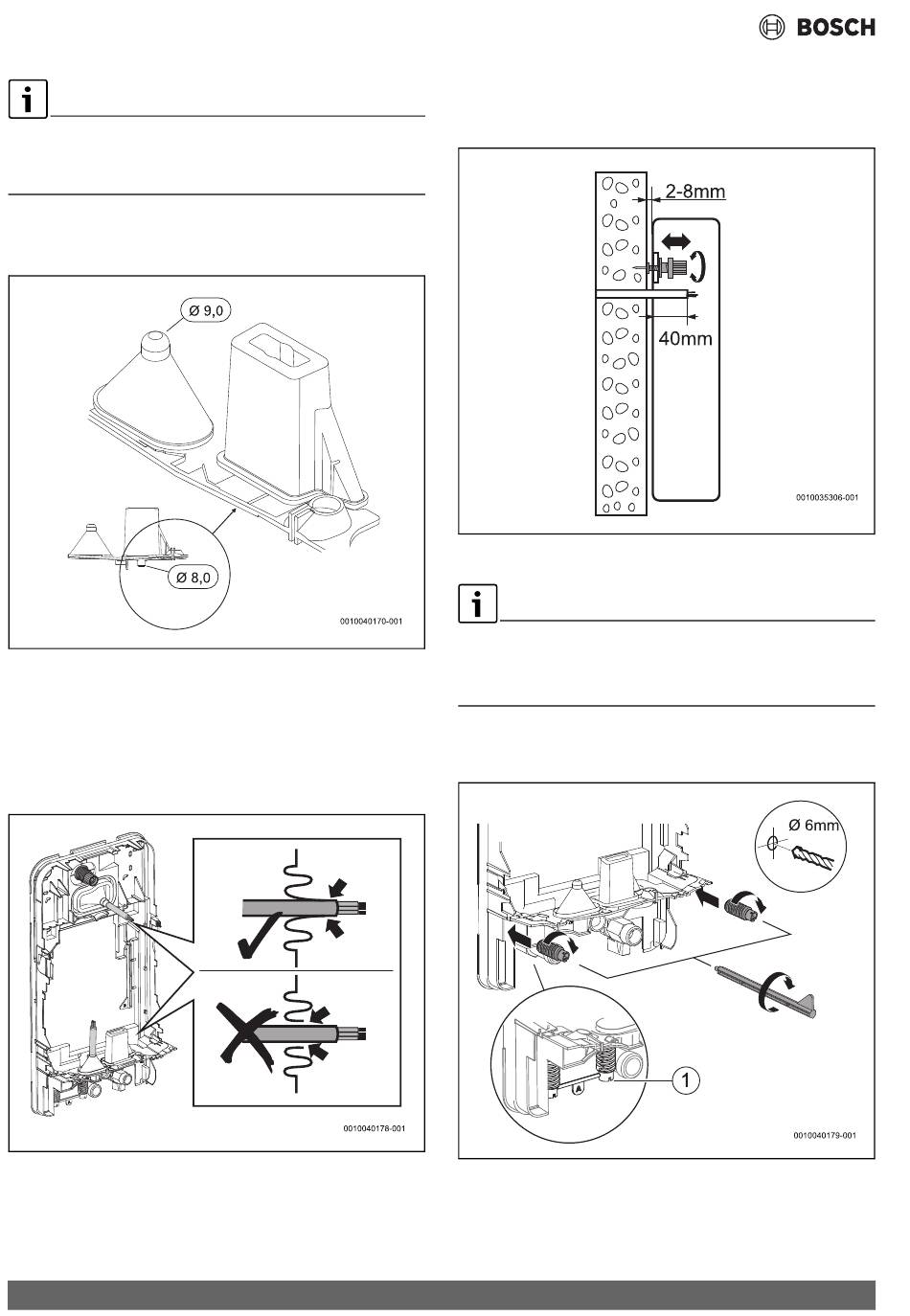

Die Öffnung des Kabelkanals muss perfekt zum Netzkabel pas-
sen. Wenn der Kabelkanal bei der Montage beschädigt wird,
müssen die Löcher wasserdicht verschlossen werden.
▶ Der Kabelkanal muss entsprechend dem Durchmesser des
Netzkabels zugeschnitten werden.
Bild 23
▶ Anschlusskabel mindestens 40 mm in das Gerät einführen,
sofern nicht der untere Anschlusspunkt für kurze Kabel ver-
wendet wird.
▶ Netzkabel durch den Kabelkanal führen und auf Dichtheit
achten.
Bild 24
16
▶ Wenn der Abstand zwischen dem Gerät und der Wand 2-
8 mm beträgt, muss das Gerät mithilfe der oberen Befesti-
gungsvorrichtung waagerecht ausgerichtet werden.
Bild 25
Wenn das Gerät nicht rechtwinklig zur Wand angeordnet ist:
▶ Unten Abstandshalter verwenden, um das Gerät waage-
recht auszurichten.
▶ Die Abstandshalter sollten an der Rückseite des Geräts an-
gebracht werden.
Bild 26
[1] Abstandshalter
Tronic 5000 – 6721830067 (2023/01)
