Español - Bosch Logamax plus GB162-15 Installationsanleitung

5 Español

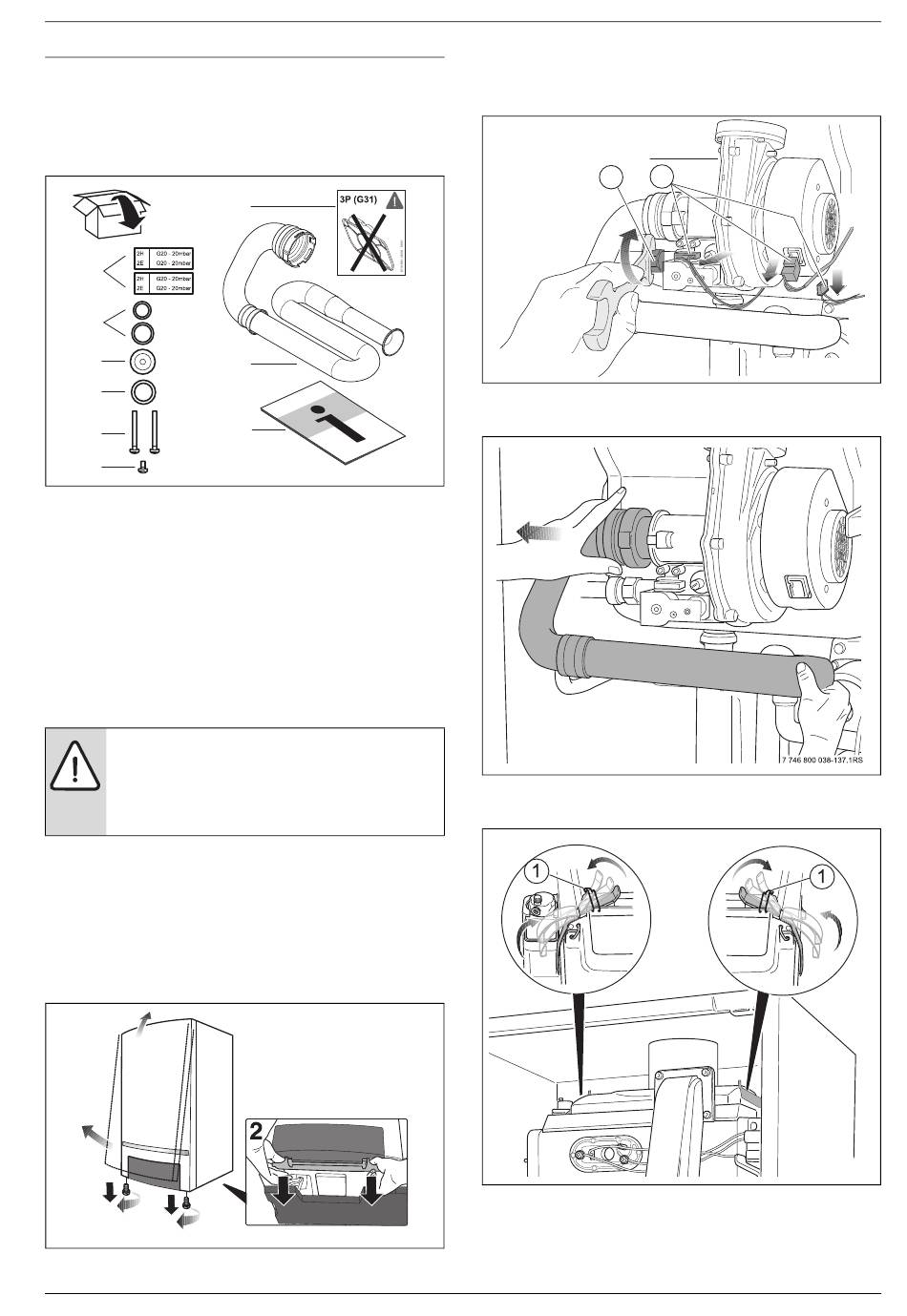

5.1 Instrucciones de montaje para el cambio a otro tipo
de gas
Volumen del suministro
1
2
3
4
5
6
Fig. 1
[1] Pegatina (2 unidades, para indicar el nombre del tipo de gas)
[2] Anillo toroidal (2 unidades)
[3] Tobera de gas
[4] Junta de goma (entre la tubería de alimentación de gas y la válvula
del gas)
[5] Tornillos M5 x 30 (2x)
[6] Tornillo M4 x 8
[7] Únicamente para la conversión a gas licuado 3P: pegatina 3P
(G31)
[8] GB162-15: Tubo de aspiración de aire con pegatina.
[9] Instrucciones de montaje.
PELIGRO: Peligro de muerte debido a la explosión de
gases inflamables!
▶ Los trabajos que afecten a elementos conductores
de gas sólo deberán realizarse por una empresa es-
pecializada autorizada.
▶ Ponga la caldera fuera de servicio.
▶ Cierre la llave de cierre de gas.
▶ Suelte los tornillos de fijación [1].
▶ Suelte, tirando hacia abajo, los dos cierres de resorte que se encuen-
tran en la parte inferior del cuadro de mando [2].
▶ Lleve hacia delante el lado inferior del revestimiento de la caldera
[3].
▶ Eleve ligeramente el revestimiento de la caldera y extráigalo [4].
4
3
2
2
1
1
Fig. 2
Logamax plus GB162 / BK 16 W – 6720820757 (2016/08)
7
8
9
6720820757-1.1TD
7746800170-004.1TD
▶ Suelte tres conexiones del ventilador y de la válvula de gas [1].
▶ Suelte la tuerca de la tubería de alimentación, en la válvula del gas
[2].
2
Fig. 3
▶ Extraiga el tubo de aspiración de aire del ventilador.
Fig. 4
▶ Abra los cierres de resorte [1] de la tapa del quemador.
Fig. 5
1
7746800170-005.1TD
7 746 800 040-131.4RS
Español
13
