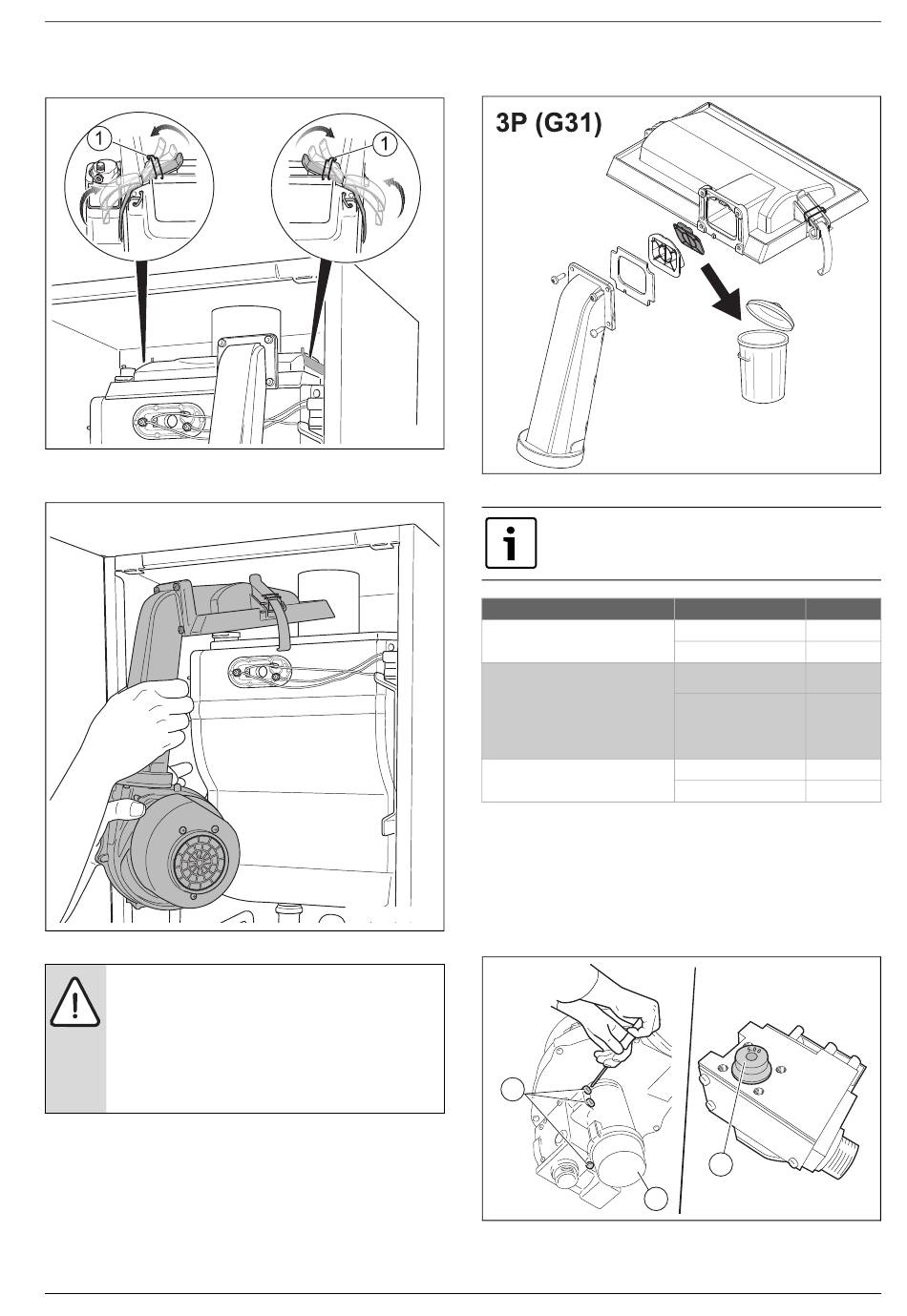

▶ Åbn sikringsklemmerne [1] til snaplåsene.
▶ Åbn de 2 snaplukninger på brænderens topplade.
Fig. 6
▶ Tag brænderafdækningen med gas-/luftenhed af.
Fig. 7
FORSIGTIG:
Kondenserende gaskedler, som anvendes med flydende
gas 3P, egner sig ikke til drift med en overtrykskaskade
eller en multitilslutning i overtrykket.
▶ Ved omstilling af kedlerne til flydende gas 3P skal
røggas-retursikringen (silikone-spærreklap) også
afmonteres.
Logamax plus GB162 / BK 16 W – 6720820757 (2016/08)
▶ Ved omstilling af kondenserende gaskedel til flydende gas 3P skal
røggasklappen også afmonteres.
7 746 800 040-131.4RS
Fig. 8
Gaskedler
Milton TopLine 15
Milton TopLine 25
Milton TopLine 25 Combi
Milton TopLine 25 Combi plus
Milton TopLine 35
Milton TopLine 45
Tab. 1
1) indeholder naturgas H
▶ Løsn tre skruer [1] og træk gasarmaturet af venturi [2].
▶ Tag gasdysen ud af gasarmatur [3].
▶ Læg nye O-ringe på begge sider af den nye gasdysen.
▶ Sæt den nye gasdyse ind i gasarmatur.
7 746 800 040-138.2TD
▶ Sæt gasarmaturet i.
1
Fig. 9
▶ Læg nye gummitætninger i mellem gasrøret og gasarmaturet.
Ombygningen til en anden gastype sker ved at ændre
gasdysen [3] i henhold til tabel 1.
Gastype
naturgas 2E (G20)
propan 3P (G31)
naturgas 2E (G20)
propan 3P (G31)
naturgas 2E (G20)
propan 3P (G31)
Gasdysens diameter
2
Dansk
6 720 641 177-008.1TD
Ø [mm]
1)
3,02
2,35
1)
5,05
3,95
1)
5,90
4,65
3
7746800170-007.1TD
