▶ Priloženi nalepki [1] nalepite na kotel.
1
3P G31 - 50 mbar
1
Sl. 9
▶ Velja za predelavo na 3P:
priloženo nalepko 3P-[1] nalepite na plinski kondenzacijski kotel.
1
Sl. 10
▶ Odprite plinsko pipo.
▶ Preizkusite tesnost priključkov priključka z novim gumijastim
tesnilom med dovodom plina in plinsko armaturo.
▶ Kotel zaženite v skladu z navodili za montažo in vzdrževanje.
▶ Preizkusite tesnost priključka plinska armatura/Venturijeva cev.
▶ Preizkusite tesnjenje povezave med ventilatorjem in gorilnikom.
▶ Razmerje plin-zrak nastavite na delno obremenitev (majhno
obremenitev) v skladu z navodili za montažo in vzdrževanje.
PREVIDNO: Nevarnost poškodovanja opreme.
▶ Stenski plinski kondenzacijski grelnik nastavite
samo na osnovi razmerja plin-zrak in nikoli na osnovi
izmerjenih vrednosti dimnih plinov, kot so
CO/CO /NO !
2 X
NEVARNO: Eksplozija vnetljivih plinov.
▶ Pazite na to, da bo po menjavi plinske šobe izvedena
kontrola tesnosti.
▶ Ponovno namestite pokrov kotla in privije vijake.
Pridržujemo si pravico do sprememb zaradi tehničnih izboljšav!
Logamax plus GB162 / BK 16 W – 6720820757 (2016/08)
10
10.1

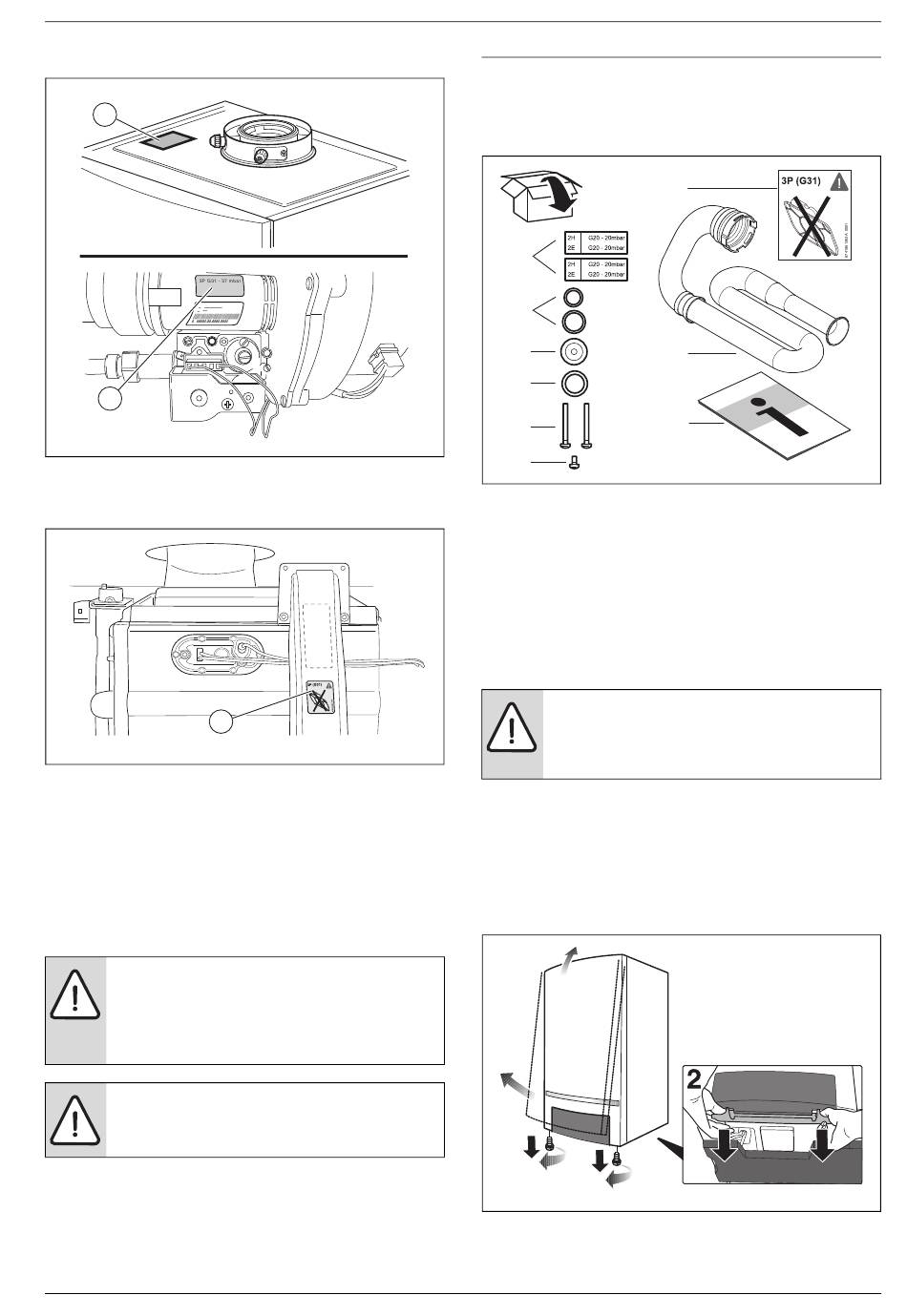

Opseg isporuke
7746800170-006.3TD
Sl. 1
[1]
[2]
[3]
[4]
[5]
[6]
[7]
[8]
[9]
7746800170-009.1TD
▶ Kotao staviti izvan pogona.
▶ Zatvorite zapornu slavinu za plin.
▶ Djelomično otpustite pričvrsne vijke [1].
▶ Oba okidna zatvarača s donje strane poslužnog polja preklopite
prema dolje [2].
▶ Donji dio oplate kotla preklopite prema dolje [3].
▶ Podignite oplatu kotla te ju skinite [4].
3
Sl. 2

Hrvatski

Upute za montažu - Preinaka za drugu vrstu plina
7
1
2
3
8
4
9
5
6
Naljepnica (2x, za oznaku vrste plina)
O-prsten (2x)
Plinska sapnica
Gumeno brtvilo (između plinskog voda i plinske armature)
Vijak M5 x 30 (2x)
Vijak M4 x 8
Samo kod preinake na tekući plin 3P: naljepnica 3P (G31)
GB162-15: Zračnu upojnu cije z naljepnica
Upute za montažu.
OPASNOST: Opasnost po život od eksplozije zapaljivog
plina!
▶ Radove na dijelovima koji provode plin smije izvoditi
samo stručna tvrtka s koncesijom.
4
2
2
1
1
Hrvatski
6720820757-1.1TD
7746800170-004.1TD
