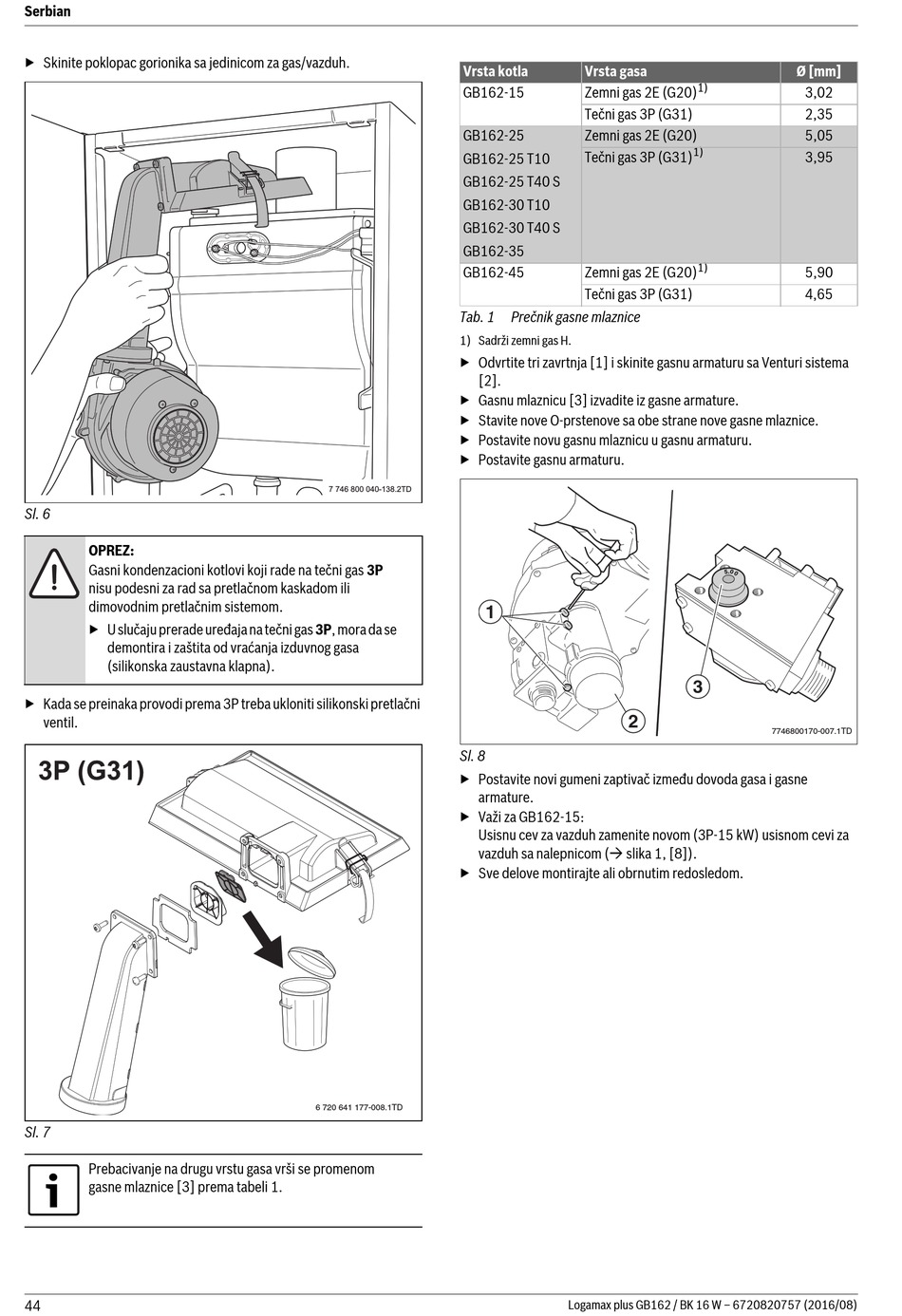

Bosch Logamax plus GB162-15 Installationsanleitung Seite 44

Serbian
▶ Skinite poklopac gorionika sa jedinicom za gas/vazduh.
Sl. 6
OPREZ:
Gasni kondenzacioni kotlovi koji rade na tečni gas 3P
nisu podesni za rad sa pretlačnom kaskadom ili
dimovodnim pretlačnim sistemom.
▶ U slučaju prerade uređaja na tečni gas 3P, mora da se
demontira i zaštita od vraćanja izduvnog gasa
(silikonska zaustavna klapna).
▶ Kada se preinaka provodi prema 3P treba ukloniti silikonski pretlačni
ventil.
Sl. 7
Prebacivanje na drugu vrstu gasa vrši se promenom
gasne mlaznice [3] prema tabeli 1.
44
Vrsta kotla
GB162-15
GB162-25
GB162-25 T10
GB162-25 T40 S
GB162-30 T10
GB162-30 T40 S
GB162-35
GB162-45
Tab. 1
1) Sadrži zemni gas H.
▶ Odvrtite tri zavrtnja [1] i skinite gasnu armaturu sa Venturi sistema
[2].
▶ Gasnu mlaznicu [3] izvadite iz gasne armature.
▶ Stavite nove O-prstenove sa obe strane nove gasne mlaznice.
▶ Postavite novu gasnu mlaznicu u gasnu armaturu.
▶ Postavite gasnu armaturu.
7 746 800 040-138.2TD
1
Sl. 8
▶ Postavite novi gumeni zaptivač između dovoda gasa i gasne
armature.
▶ Važi za GB162-15:
Usisnu cev za vazduh zamenite novom (3P-15 kW) usisnom cevi za
vazduh sa nalepnicom ( slika 1, [8]).
▶ Sve delove montirajte ali obrnutim redosledom.
6 720 641 177-008.1TD
Vrsta gasa
Zemni gas 2E (G20)
Tečni gas 3P (G31)
Zemni gas 2E (G20)
Tečni gas 3P (G31)
Zemni gas 2E (G20)
Tečni gas 3P (G31)
Prečnik gasne mlaznice
2
Logamax plus GB162 / BK 16 W – 6720820757 (2016/08)
Ø [mm]
1)
3,02
2,35
5,05
1)
3,95
1)
5,90
4,65
3
7746800170-007.1TD
