Italiano

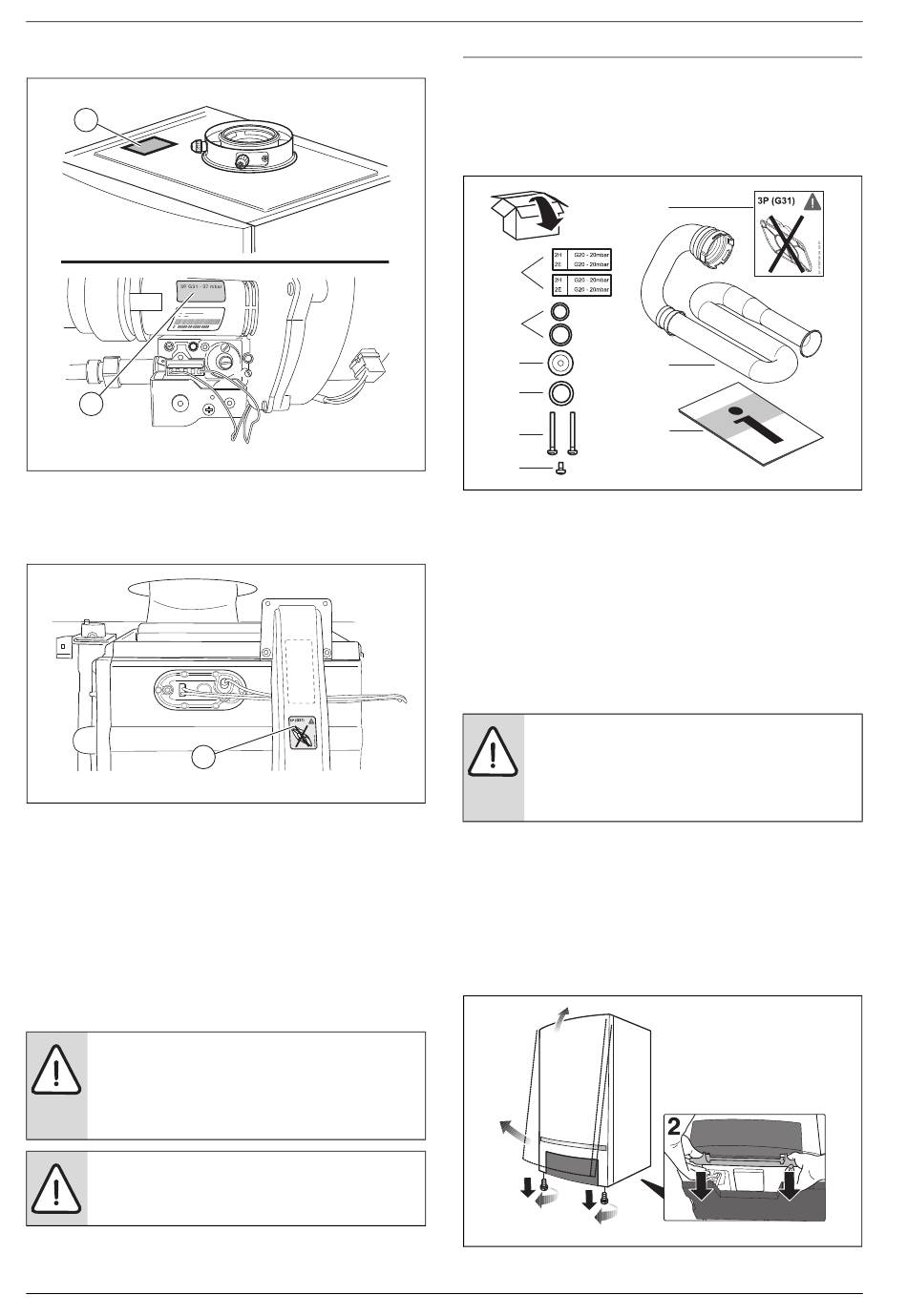

▶ Coller les autocollants [1] joints à la livraison sur la chaudière.
1
3P G31 - 50 mbar
1
Fig. 9
▶ S'applique pour la conversion au 3P :
apposer l'autocollant 3P [1] fourni sur la chaudière gaz à condensa-
tion.
Fig. 10
▶ Ouvrir le robinet de gaz.
▶ Vérifier l'étanchéité gaz des raccordements après avoir remplacé les
joints en caoutchouc entre la conduite de gaz et la ligne gaz.
▶ Mettre l'appareil de chauffage en service selon la notice d'installation
correspondante.
▶ Vérifier l'étanchéité gaz des raccordements entre le bloc gaz et le
Venturi.
▶ Vérifier l'étanchéité gaz entre le ventilateur et le brûleur.
▶ Régler le rapport air/gaz en charge minimale selon la notice de mon-
tage de l'appareil de chauffage.
PRUDENCE : Dégats sur la chaudière.
▶ Régler la chaudière uniquement en fonction de la
différence de rapport air/gaz et jamais sur base des
valeurs mesurées des fumées comme par exemple
CO/CO /NO !
2 X
DANGER : Explosion de gaz inflammables.
▶ Veuillez effectuer le contrôle d'étanchéité après le
remplacement de l'injecteur.
▶ Monter l'habillage et mettre la vis de maintien en place.
Sous réserves de modifications techniques !
10
7746800170-006.3TD
1
7746800170-009.1TD
4 Italiano
4.1 Istruzioni di montaggio - Trasformazione per un altro
tipo di gas

Volume di fornitura

1
2
3
4
5
6
Fig. 1
[1] Adesivo (2x, per indicazione del tipo di gas)
[2] O-ring (2x)
[3] Ugello del gas
[4] Guarnizione in gomma (tra la tubazione di collegamento del gas e
la valvola del gas)
[5] Vite M5 x 30 (2x)
[6] Vite M4 x 8
[7] Solo con conversione a gas liquido 3P: adesivo 3P (G31)
[8] GB162-15/BK 16 W-14: Tubo aria aspirata con adhesivo
[9] Istruzioni per il montaggio
PERICOLO: Pericolo di morte per l'esplosione di gas in-
fiammabili.
▶ Gli interventi sulle parti che conducono gas possono
essere effettuati solo da ditte specializzate autorizza-
te.
▶ Togliere la corrente all'impianto di riscaldamento.
▶ Chiudere il rubinetto del gas.
▶ Allentare parzialmente la vite di sostegno [1].
▶ Premere verso il basso entrambi i fermagli del pannello di comando
[2].
▶ Tirare lievemente in avanti il lato inferiore del rivestimento della
caldaia [3].
▶ Sollevare un pò il rivestimento della caldaia e rimuoverlo [4].
4
3
2
2
1
1
Fig. 2
Logamax plus GB162 / BK 16 W – 6720820757 (2016/08)
