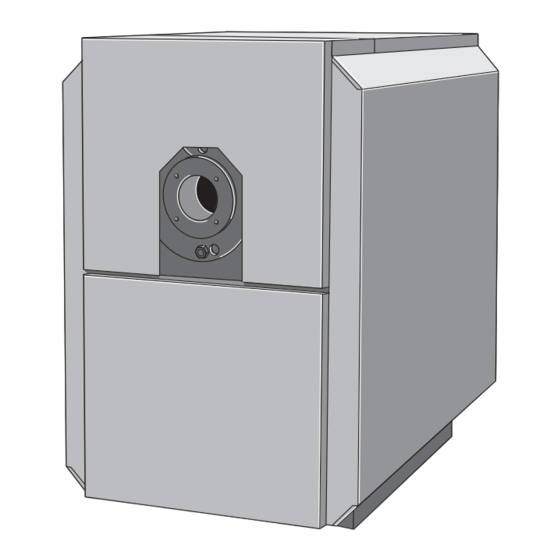

- Seite 1 Brennwertkessel Uni Condens 8000 F 50...115 kW Installations- und Wartungsanleitung für den Fachmann...
-
Seite 2: Inhaltsverzeichnis
Inspektions- und Wartungsprotokolle ... . . 37 5.4.4 Kessel an das Rohrnetz anschließen ....20 6 720 820 715 (2016/10) Uni Condens 8000 F... - Seite 3 11.3.8 Kesselsteuerung ......41 Uni Condens 8000 F 6 720 820 715 (2016/10)
-
Seite 4: Allgemeine Sicherheitshinweise Und Symbolerklärung
Es genügt nicht, das Regelgerät auszuschalten! ▶ Heizungsanlage gegen unbeabsichtigtes Wiedereinschalten sichern. ▶ Beim elektrischen Anschluss, der Erstinbetriebnahme, der Wartung und der Instandhaltung die landesspezifischen Vorschriften und Re- geln einhalten. 6 720 820 715 (2016/10) Uni Condens 8000 F... -
Seite 5: Angaben Zum Gerät
▶ Die für die Erstellung und den Betrieb der Heizungsanlage geltenden Regeln der Technik sowie die bauaufsichtlichen und gesetzlichen Be- Bestimmungsgemäße Verwendung stimmungen beachten. Der Brennwertkessel Uni Condens 8000 F ist für die Erwärmung von Heizwasser, z. B. für Mehrfamilienhäuser oder industrielle Zwecke kon- Thermische Desinfektion zipiert. -
Seite 6: Erforderliches Zubehör
Um eine Überschreitung der Anzahl der Brennerstarts pro Jahr aufgrund von nicht optimierten Betriebseinstellungen zu vermeiden, bietet der Hersteller eine vollständige Inbetriebnahme und regelmäßige Anlagenins- pektionen für Heizkessel, Brenner und Kesselsteuerung (Bosch Regelgeräte mit Funktionsmodulen) an. Die Anzahl der Brennerstarts kann im Bedienfeld, am Fremdregelgerät oder alternativ am Brennersteuergerät... -
Seite 7: Produktbeschreibung
Angaben zum Gerät | 7 2.11 Produktbeschreibung Bei dem Brennwertkessel Uni Condens 8000 F sind alle Bauteile, die mit Heizgas oder Kondensat Kontakt haben, aus hochwertigem Edelstahl hergestellt. Damit ist ein Betrieb ohne Einschränkungen von Vorlauf- und Rücklauftemperatur, Volumenstrom und Brennerkleinstlast mög- lich. - Seite 8 03.1IT L Bild 2 Kesselübersicht Kesselkörper Feuerraumtür Umlenkhaube Anschluss Vorlauf Kessel Messstelle (Tauchhülse) Anschluss Vorlauf-Sicherheitsleitung Minimaldruckwächter Anschluss Rücklauf 2 (Hochtemperatur-Rücklauf) Austritt Abgas [11] Entleerung /Anschluss Rücklauf 1 (Niedertemperatur-Rücklauf) [12] Austritt Kondensat 6 720 820 715 (2016/10) Uni Condens 8000 F...
-
Seite 9: Technische Daten, Abmessungen, Anschlüsse
Angaben zum Gerät | 9 2.12 Technische Daten, Abmessungen, Anschlüsse Die technischen Daten geben Ihnen Informationen über das Leistungs- profil des Uni Condens 8000 F. RK1/EL 6 720 804 354-01.1ITL Bild 3 Technische Daten, Abmessungen, Anschlüsse Abstand Höhe Rücklauf Kessel 1 Austritt Abgas Höhe Minimaldruckwächter... -
Seite 10: 2.12.2 Technische Daten
Teillast 40 % 18,4 25,8 33,1 42,3 Nennwärmeleistung Öl Volllast 45,1 63,5 81,9 104,5 Teillast 40 % 18,0 25,4 32,8 41,8 Abgastemperatur Volllast °C Teillast 40 % °C Tab. 7 Technische Daten 6 720 820 715 (2016/10) Uni Condens 8000 F... -
Seite 11: Abkürzungen
• Die Anforderungen gemäß der Ländervereinbarung Art. 15a B-VG Betriebsbereitschaftsverlust hinsichtlich Emissionen und Wirkungsgrad werden erfüllt. Mittlere Kesselwassertemperatur Für Belgien gilt zusätzlich: • Die folgenden Normen sind zu beachten: NBN D 30-003, NBN D 51-004 und Addenda. Uni Condens 8000 F 6 720 820 715 (2016/10) -
Seite 12: Hinweise Zur Wassermangelsicherung (Wms)
Betriebsbuch dokumentiert werden. armes Heizöl geeignet ist (sonst kann Korrosion durch Metal Dusting nicht ausgeschlossen werden). Die Angaben des Brennerherstellers müssen beachtet werden. • Brenner darf nur von einem Fachbetrieb eingestellt werden! 6 720 820 715 (2016/10) Uni Condens 8000 F... -
Seite 13: Einsatz Von Frostschutzmittel
5 Minuten zuschalten. Die Beständigkeit aller Bauteile der Anlage aus Kunststoff oder nicht me- tallischen Werkstoffen muss gesondert geprüft werden. Wenn ein Regelgerät der Serie Bosch CFB, CC8000 oder HS5062 verwendet wird, wird die Modulation des Bren- 3.10 Elektrische Installation ners im regulären Betrieb erst nach 3 Minuten freigege-... -
Seite 14: Hydraulische Einbindung In Die Heizungsanlage
▶ Bei Fremdregelgeräten die Fühlertauchhülse im den Stutzen RK1 einen Volumenstrom von 10 des Durchmesser der verwendeten Fühler anpassen. Gesamt-Nennvolumenstroms mit einer Rücklauftempe- ▶ Länge der Tauchhülse nicht verändern. ratur unterhalb des Taupunktes zuzuführen. 6 720 820 715 (2016/10) Uni Condens 8000 F... -
Seite 15: Einstellung Der Minimal- Und Maximaldruckbegrenzer
Kesselanlage abhängig. Für den Einstellwert ist der, dem Einstellwert des Sicherheitstemperaturbegrenzers zugehörige Siededruck (STB 110 °C entspricht 0,5 bar) und der geodätisch höchs- te Verbraucher über dem Kessel relevant. Uni Condens 8000 F 6 720 820 715 (2016/10) -
Seite 16: Transport
▶ Vor dem Anheben des Kessels prüfen, ob der Kessel mit der Vorder- und Rückwand auf der Gabel des Gabelstaplers steht. ▶ Gabel des Gabelstaplers unter die Kesselvorder- und Kesselrück- wand führen ( Bild 8, Seite 17). 6 720 820 715 (2016/10) Uni Condens 8000 F... -
Seite 17: Kessel Mit Zwei Hubwagen Transportieren
Wenn wegen Körperschall eine Entkopplung zwischen Aufstellplatz und Kessel erforderlich ist, müssen schall- dämpfende Maßnahmen (z. B. schalldämmende Unterla- 6 720 804 354-06.1ITL gen) vor dem Aufstellen angebracht werden. Bild 9 Kessel mit zwei Hubwagen transportieren Uni Condens 8000 F 6 720 820 715 (2016/10) -
Seite 18: Kessel Ausrichten
▶ Wärmeschutzmatte unter dem Kessel durchschieben. 2) Bei Kesselausführung mit Fremdbrenner ist das Maß A2 zusätzlich von der Bren- nerlänge abhängig. 6 720 804 354-08.1ITL Bild 12 Wärmeschutzmatte unter Kessel durchschieben Scharnierbolzen Türschrauben Kerbstift 6 720 820 715 (2016/10) Uni Condens 8000 F... -
Seite 19: Heizungsanlage Abgas- Und Wasserseitig Anschließen
• Die Abgase müssen auf direktem Weg dem Schornstein strömungs- günstig (z. B. kurz und ansteigend, mit wenigen Umlenkungen) zugeführt werden. Dabei muss für jeden Kessel ein separater Schorn- steinzug eingeplant werden. Die Wärmeausdehnung der Anlage muss berücksichtigt werden. Uni Condens 8000 F 6 720 820 715 (2016/10) -
Seite 20: Abgasanlage Anschließen
• RK1 = niedrige Rücklauftemperatur (z. B. Fußbodenheizung) Wenn keine unterschiedlichen Rücklauftemperaturen vorliegen, wird der Rücklaufanschluss RK1 verwendet. ▶ Rücklauf des Heizungssystems an dem entsprechenden Rücklaufan- schluss des Kessels RK1/RK2 anschließen. 6 720 820 715 (2016/10) Uni Condens 8000 F... -
Seite 21: Kondensatleitung Und Neutralisationseinrichtung Montieren
Abgang des Siphons zur Neutralisationseinrichtung oder Abwasserleitung RK1/EL Kondensatablauf (AKO) Für die Montage und Wartung der Neutralisationseinrichtung die geson- 6 720 804 354-15.1ITL derte Installationsanleitung beachten (Lieferung Neutralisationseinrich- Bild 18 Kesselanschlüsse tung). Uni Condens 8000 F 6 720 820 715 (2016/10) -
Seite 22: Wassermangelsicherung (Zubehör) Montieren
Muttern verschrauben. Die Abkantungen an den Traversen müssen nach außen 6 720 804 354-12.1ITL zeigen, die vordere und hintere Traverse müssen waage- Bild 20 Seitliche Traversen einhängen und anschrauben. recht ausgerichtet sein. 6 720 820 715 (2016/10) Uni Condens 8000 F... -
Seite 23: Seitenwände Montieren
Bohrungen der linken oder rechten Seitenwandabkantung einset- zen. 6 720 804 354-10.1ITL Bild 23 2-teilige Rückwand anschrauben (Kesselgröße 145 kW bis 310 kW) Untere Rückwand 5 Blechschrauben 4 Blechschrauben Obere Rückwand Kabelhalter/Kabelkanal Uni Condens 8000 F 6 720 820 715 (2016/10) -
Seite 24: Kesselhaube Montieren
6 720 804 354-13.1ITL Bild 27 Feuerraumtür öffnen Bild 25 Untere Traverse festschrauben Scharnierbolzen ▶ Die untere Vorderwand mit den 4 Haken [1] links und rechts in die Kerbstift Schlitze der Seitenwände einhängen. 6 720 820 715 (2016/10) Uni Condens 8000 F... -
Seite 25: 5.10.2 Türanschlag Umbauen
HINWEIS: Anlagenschaden durch falschen Brenner! 90...115 ▶ Nur Brenner einsetzen, die den technischen Voraus- Tab. 12 setzungen des Uni Condens 8000 F entsprechen. Sind die Brennerrohrdurchmesser größer als die angegebenen Bohrun- gen, sprechen Sie ihren Lieferanten an. 5.11.1 Brenner an die Feuerraumtür montieren Wenn die Länge des Brennerrohres nicht bis zur Innenkante des Wärme-... -
Seite 26: Blende, Zusatztypschild Und Typschild Befestigen
Fühlerflächen zu gewährleisten und somit eine sichere Temperaturübertragung herzustellen, muss die Aus- gleichsfeder [1] zwischen den Temperaturfühlern einge- schoben sein ( Bild 32). 6 720 804 354-14.1ITL Bild 30 Typschild befestigen Blende Zusatztypschild Typschild 6 720 820 715 (2016/10) Uni Condens 8000 F... -
Seite 27: Regelgerät (Zubehör) Montieren Und Elektrisch Anschließen
Klemmleiste leicht zu erkennen. Die Beschriftung der Klemmleiste bei den verschiedenen Regelgeräten ist identisch. Für den Kessel können Sie folgende Regelgeräte einsetzen: Bosch CFB 930/910, CC8000 oder HS5062 (Zubehör). Das Regelgerät wird auf dem Kessel montiert. Uni Condens 8000 F... -
Seite 28: 5.14.2 Regelgerät Hs5062 Montieren
▶ Abdeckhaube ( Bild 33) wieder am Regelgerät montieren. ▶ Mit den Schrauben ( Bild 33) die Abdeckhaube des Regelgeräts si- ▶ Elastische Haken des Schaltfeldes in die vorgesehenen Durchbrüche durch Drücken einrasten lassen. chern. ▶ 6 720 820 715 (2016/10) Uni Condens 8000 F... - Seite 29 ▶ Bauseitige elektrische Anschlüsse nach Schaltplan an den Steckver- bindungen herstellen. ▶ Alle Leitungen mit Zugentlastungen sichern. Bild 39 Leitungen mit Zugentlastungen sichern Zugentlastung ▶ Abdeckhaube am Schaltfeld in den Führungsschienen nach unten führen, bis die Rasthaken einrasten. Uni Condens 8000 F 6 720 820 715 (2016/10)
-
Seite 30: Inbetriebnahme
▶ Sicherstellen, dass alle Druck-, Regel- und Sicherheitseinrichtungen korrekt arbeiten. Wenn der Kessel auf Dichtheit geprüft wurde und keine Lecks vorhanden sind: ▶ Korrekten Betriebsdruck einstellen. ▶ Automatisch Be- und Entlüfter schließen. 6 720 820 715 (2016/10) Uni Condens 8000 F... -
Seite 31: Heizungsanlage Betriebsbereit Stellen
▶ Prüfen, ob der erforderliche Betriebsdruck hergestellt ist. Damit bei der eingestellten Brennerart „Zweistoffbren- ▶ Dichtheit der Flanschverbindungen und Anschlüsse prüfen. ner“ die Bosch CFB korrekt arbeitet, muss ein potential- ▶ Regelgeräteanschlüsse und Temperaturfühlerpositionen prüfen. freier Kontakt zur Brennstoffumschaltung an der ▶... -
Seite 32: Inbetriebnahmeprotokoll
Abgastemperatur kontrollieren. Funktionstest der Sicherheitseinrichtungen durchführen und protokollieren. Betreiber einweisen und technische Dokumente übergeben. Den verwendeten Brennstoff in die Tabelle eintragen ( Bedienungsanleitung „Allgemeines“). Fachgerechte Inbetriebnahme bestätigen. Firmenstempel/Unterschrift/Datum Tab. 14 Inbetriebnahmeprotokoll 6 720 820 715 (2016/10) Uni Condens 8000 F... -
Seite 33: Außerbetriebnahme
▶ Heizungsanlage außer Betrieb nehmen ( Kapitel 7.1, Seite 33). Vor dem Öffnen der Feuerraumtür: ▶ Allgemeinen Zustand der Heizungsanlage prüfen. ▶ Sicht- und Funktionskontrolle der Heizungsanlage durchführen. ▶ Brennstoff und Wasser führende Anlagenteile auf Dichtheit und sichtbare Korrosion prüfen. Uni Condens 8000 F 6 720 820 715 (2016/10) -
Seite 34: Kessel Reinigen
Bild 42 Umlenkhaube abnehmen und Feuerraumtür öffnen se abgedichtet sind. ▶ Darauf achten, dass die Dichtscheibe mit Dichtung in der Kappe sitzt. ▶ Flügelmuttern vom Reinigungsdeckel [1] lösen und Reinigungsde- ckel abnehmen. 6 720 820 715 (2016/10) Uni Condens 8000 F... -
Seite 35: Dichtung Des Abgassammlers Und Umlenkhaube Austauschen
▶ Aufstellraum weiterhin gut lüften. ▶ Umlenkhaube aufsetzen und dicht verschrauben. ▶ Folie vom Regelgerät entfernen. ▶ Wärmeschutz befestigen. ▶ Heizungsanlage wieder in Betrieb nehmen. ▶ Brenner montieren. ▶ Vorderwände montieren. Uni Condens 8000 F 6 720 820 715 (2016/10) -
Seite 36: Wasserdruck Prüfen Und Korrigieren
▶ Wasserdruck der Heizungsanlage prüfen. ▶ Wenn der Manometerzeiger [3] die grüne Markierung [2] unter- schreitet: Ergänzungswasser nachfüllen. ▶ Ergänzungswasser über den Füllhahn im Rohrsystem der Heizungs- anlage einfüllen. ▶ Heizungsanlage entlüften. 6 720 820 715 (2016/10) Uni Condens 8000 F... -
Seite 37: Inspektions- Und Wartungsprotokolle
▶ Wasseraufzeichnungen (z. B. Nachfüllmengen) im Betriebsbuch prüfen. 13. Neutralisationseinrichtung prüfen. 14. Endkontrolle der Inspektionsarbeiten, dazu Messen und die Mess- und Prüfergebnisse dokumentieren. 16. Fachgerechte Inbetriebnahme bestätigen. Firmenstempel/Unterschrift/Datum Tab. 15 Inspektionsprotokoll Uni Condens 8000 F 6 720 820 715 (2016/10) -
Seite 38: Bedarfsabhängige Wartungen
Endkontrolle der Wartungen, dazu Messen und die Mess- und Prüf- Siehe techn. Dokumente zum Brenner. ergebnisse dokumentieren. Funktion und Sicherheit im Betrieb prüfen (Sicherheits- einrichtungen). 10. Fachgerechte Inbetriebnahme bestätigen. Firmenstempel/Unterschrift/Datum Tab. 16 Wartungsprotokoll Heizungsanlage 6 720 820 715 (2016/10) Uni Condens 8000 F... -
Seite 39: Brennerstörung Beheben
Brennerstörung beheben | 39 Brennerstörung beheben Umweltschutz/Entsorgung Umweltschutz ist ein Unternehmensgrundsatz der Bosch Gruppe. HINWEIS: Anlagenschaden durch Frost. Qualität der Erzeugnisse, Wirtschaftlichkeit und Umweltschutz sind für Die Heizungsanlage kann bei Frost einfrieren, wenn sie uns gleichrangige Ziele. Gesetze und Vorschriften zum Umweltschutz nicht in Betrieb ist, z. -
Seite 40: Anlagenbeispiele
Anlagenausführungen – ohne Anspruch auf Vollständigkeit. Für die praktische Ausführung gelten die einschlägigen Regeln der Technik. 1) Die maximal erreichbare Vorlauftemperatur in Kombination mit Bosch CFB-Re- gelgeräten ist rund 18 K unter der Abschalttemperatur des Sicherheitstempera- turbegrenzers. 6 720 820 715 (2016/10) -
Seite 41: Sicherheitstechnische Ausrüstung Nach Eg-Baumusterprüfung
Tab. 17 Zulassungskennzeichen der sicherheitstechnischen Zusatzausstattung nach EN 12828:2003 für die Brennwertkessel Uni Condens 8000 F 1) Mit steckerfertigem Anschlusskabel für Bosch-Regelgeräte, nur zulässig bis 300 kW. Bei Kesselgröße > 300 kW ist nach EN 12828:2003 eine Wassermangelsicherung oder eine geeignete Ersatzmaßnahme, z. B. Minimaldruckbegrenzer erforderlich. - Seite 42 42 | Notizen 6 720 820 715 (2016/10) Uni Condens 8000 F...
- Seite 43 | 43 Notizen Uni Condens 8000 F 6 720 820 715 (2016/10)
