1.1 Installationsanleitung - Umstellung auf eine andere
Gasart

Lieferumfang

1
2
3
4
5
6

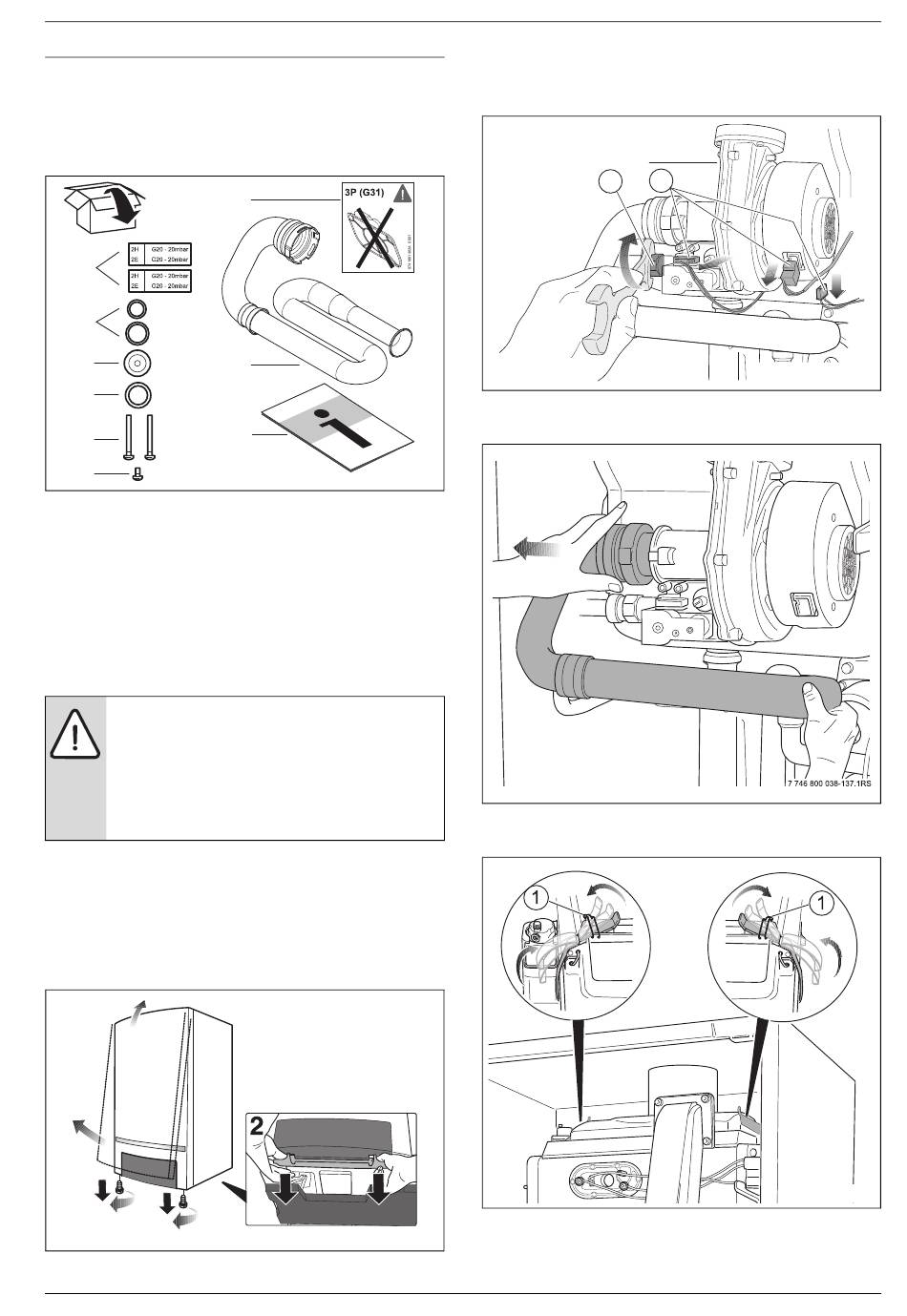

Bild 1
[1] Aufkleber (2x, für Bezeichnung der Gasart)
[2] O-Ring (2x)
[3] Gasdüse
[4] Gummidichtung (zwischen Gasleitung und Gasarmatur)
[5] Schraube M5 x 30 (2x)
[6] Schraube M4 x 8
[7] Nur bei Umbau auf Flüssiggas 3P: Aufkleber 3P (G31)
[8] Nur für GB162-15/BK16 W-14: Luftansaugrohr mit Aufkleber
[9] Installationsanleitung.
GEFAHR: Lebensgefahr durch Explosion entzündlicher
Gase!
▶ Arbeiten an gasführenden Teilen dürfen nur von einem
zugelassenen Fachbetrieb durchgeführt werden.
Belgien: Arbeiten an gasführenden Teilen dürfen nur
durch den Servicedienst von Bosch Thermotechnolo-
gy nv/sa durchgeführt werden.
▶ Gas-Brennwertgerät außer Betrieb nehmen.
▶ Gashahn schließen.
▶ Halteschrauben [1] teilweise lösen.
▶ Beide Schnappverschlüsse an der Unterseite des Bedienfeldes nach
unten klicken [2].
▶ Unterseite Kesselverkleidung nach vorne kippen [3].
▶ Kesselverkleidung etwas anheben und entfernen [4].
4
3
2
2
1
1
Bild 2
Logamax plus GB162 / BK 16 W – 6720820757 (2016/08)
7
8
9
6720820757-1.1TD
7746800170-004.1TD
▶ Drei Steckverbindungen vom Gebläse und der Gasarmatur abziehen
[1].
▶ Überwurfmutter der Gasleitung an der Gasarmatur lösen [2].
2
Bild 3
▶ Luftansaugrohr vom Gebläse abziehen.
Bild 4
▶ Schnappverschlüsse [1] am Brennerdeckel öffnen.
Bild 5
1
7746800170-005.1TD
7 746 800 040-131.4RS
