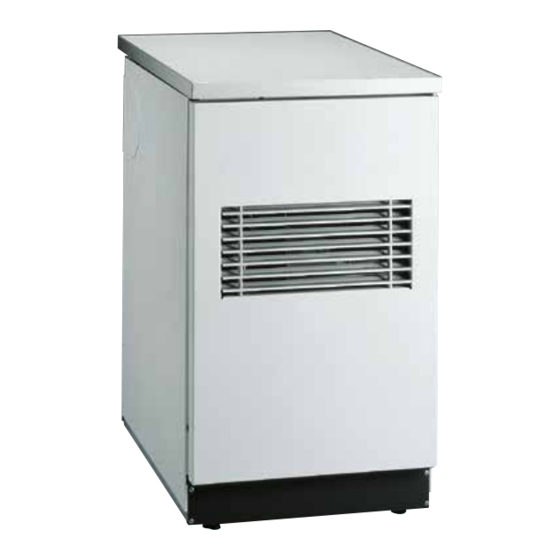

- Seite 1 Planungsunterlage für den Fachmann SUPRAMODUL Gas-Heizkessel mit automatischer Zündung, für Niedertemperatur geeignet, schadstoffreduzierter Betrieb Komplettausstattung KN 7 . . . 18-8 KP 23 in Küchenausführung Wärme fürs Leben...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Lieferprogramm � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 4 Verpackung �... -
Seite 4: Lieferprogramm
Lieferprogramm KN 7-8 KP KN 12-8 KP KN 18-8 KP Kesseltyp Nennleistung (kW) Bestell-Nr. Gasart Produkt-Ident-Nr. KN 7-8 KP 23 7 715 030 074 KN 12-8 KP 23 12,0 7 715 130 107 Erdgas H (23) CE 0085 AS 0440 KN 18-8 KP 23 18,0 7 715 230 024... -
Seite 5: Technische Daten
Technische Daten Kesseltyp KN 12-8 DP KN 18-8 DP KN 24-8 DP Leistung/Belastung Nennwärmeleistung 12,0 18,0 Nennwärmebelastung 13,4 20,1 Bereitschaftswärmeaufwand¹ – bez� auf t 50 °C über t (Deutschl�) 2,41 2,32 2,11 40 °C über t (Österreich) 1,92 1,85 1,69 –... -
Seite 6: Aufbau Und Grundausstattung
Allgemeine Planungshinweise Gemeinsame Angaben und II nach DampfkV� Die Heizkessel wurden nach der EG-Gasgeräterichtline 90/396/EWG auf der Basis von EN 297 geprüft� Bauart- bzw. Bauteil-Zulassungskennzeichen Kessel-Gliederblock mit 01-223-539 X Das erwärmte Wasser ist ausschließlich zu Heizzwecken Bauart-Zulassungkennzeichen im geschlossenen Kreislauf zu verwenden und darf Temperaturregler mit TÜV�TR�... -
Seite 7: Brenner
Allgemeine Planungshinweise Brennergruppe Programmablauf Gasfeuerungsautomat (Kategorie II 2 E LL 3 BP Regelschaltung: Sicherheitszeit Betrieb Hauptschalter/Regler Gasarmatur Flüssiggas-Magnetventil Zündung Feuerungs- Zündbrennerventil automat Flammenüberwachung (min� 0,9 µA) Hauptventil Störabschaltung: Sicherheitszeit Betrieb Hauptschalter/Regler Flüssiggas-Magnetventil Brenner- Zündung stecker Zündbrennerventil Flammenüberwachung (min� 0,9 µA) Hauptventil Störmeldung Sicherheitszeit... -
Seite 8: Planungshinweise
Allgemeine Planungshinweise 116,5 Höhenverstellung von 0 bis + 20mm Einbau in eine Nische oder Küchenzeile mit durchgehender Arbeitsplatte� Vormontage der Gas- und Heizungsrohre mittels Schablone, danach Kessel einschieben und Rohre wieder mit dem Kessel verbinden 476,5 346,5 Heizungsrücklauf R 3/4 Heizungs- vorlauf R 3/4 R 1/2... -
Seite 9: Aufstellungsort
Allgemeine Planungshinweise Aufstellungsort Vorschriften Die in dieser Anleitung behandelten Kessel dürfen nur Neben den nachfolgenden Vorschriften und Richtlinien in Wohn- oder Heizräumen entsprechend der Feuerungs- sind die örtlichen Bestimmungen und Vorschriften des verordnung aufgestellt werden� Für die Aufstellung zuständigen Gasversorgungsunternehmens (GVU) und direkt in Werk- und Produktionsstätten sind die Kessel des Elektrizitätsversorgungsunternehmens (EVU), die nicht geeignet�... -
Seite 10: Allgemeine Hinweise
Allgemeine Planungshinweise Allgemeine Hinweise Abgasüberwachung Vor der Installation des Kessels ist die Stellungnahme Eine Abgasüberwachung ist bei jedem Kessel serien- des Gasversorgungsunternehmens und des Bezirks- mäßig in der Strömungssicherung vorne links einge- Schornsteinfegermeisters einzuholen� baut� Die Aufstellung, der gas- und abgasseitige Anschluss, Bei mangelhafter Schornsteinfunktion, z�... -
Seite 11: Elektrischer Anschluss
Allgemeine Planungshinweise Elektrischer Anschluss b) Zugang von vorne Bei Montage des Kessels zwischen Einbaumöbeln Alle Installationsarbeiten, insbesondere die Schutzmaß- und durchgehender Arbeitsplatte (z� B� Einbauküche) nahmen, sind entsprechend den VDE-Vorschriften 0100 kann der elektrische Anschluss auch von vorne erfol- und etwaigen Sondervorschriften (TAB) der ört lichen gen�... -
Seite 12: Befüll- Und Entleerungseinrichtung
Allgemeine Planungshinweise Befüll- und Entleerungseinrichtung Minimaltemperaturbegrenzung Auf der Kesselvorderseite befindet sich eine Ent- Alle Kessel sind bereits mit Minimalbegrenzung ausge- leerungs einrichtung die gegebenenfalls auch zu Füllen rüstet� Die Minimalbegrenzung ist ab Werk auf 40 °C der Anlage verwendet werden kann� eingestellt (Einstellbereich 10 °C bis 45 °C)�... -
Seite 13: Kesselschaltfeld (Auslieferungszustand)
Allgemeine Planungshinweise Kesselschaltfeld (Auslieferungszustand) Kesseltemperatur- 3,15 A Einbaufeld für anzeige Sicherung Speichervorrangmodul SVM 1 Sicherheits- temperaturbegrenzer (STB) EIN/AUS- Schalter Brennerstatus – Störleuchte – Entriegelungs- taste Betriebsarten- Schalter – –Auto Sommer-/Winter- Steckanschluss Steckanschluss – STB-Test Schalter für Abgassensor für Brenner-/Gasarmatur Supramodul – 7 181 465 105 (2012/07) -
Seite 14: Rohrplanempfehlung
Rohrplanempfehlung Bestellbeispiel Kessel und Zubehör Anlagenbeispiel: Küchenkessel mit Raumtemperaturregelung, Stück Bezeichnung Bestell-Nr. Preis mit oder ohne direkt beheiztem Warmwasser- Kessel KN…-8 KP 7 715 … speicher� WW-Speicher S…KP 7 708 … Raumtemperatur- 7 719 002 102 regler TRZ 12-2 HEIZKREIS TRZ 12-2 ÜV Netz... -
Seite 15: Warmwasserbereitung
Warmwasserbereitung Bau- und Anschlussmaße ST 90-3 E Draufsicht (ohne Abdeckung ) Magnesium- Anode Rücklauf R 3/4 Kaltwasser- (a. Gew.) eintritt R 3/4 (a. Gew.) ϒ Zirkulations- anschluß R 3/4 (a. Gew.) Tauchhülse Vorlauf R 3/4 Warmwasser- (a. Gew.) austritt Entleerung R 3/4 (a. -
Seite 16: Zubehör
Warmwasserbereitung Wasserseitiger Anschluss Zubehör Der Anschluss an die Kaltwasserleitung ist nach Flexibler Anschlusssatz für Speicherladung inkl� Um- DIN 1988 unter Verwendung von geeigneten Einzel- wälzpumpe mit Rückschlagventil, zusätzlich Rück- armaturen oder einer kompletten Sicherheitsgruppe schlagventil RK 1 zum Einbau in den Kessel für den herzustellen�... - Seite 17 Zubehör Kesseltyp Bezeichnung Bestell-Nr. Raumtemperaturregler TRZ 12-2 7 719 002 102 Raumtemperaturregler mit Wochenprogramm 2-Draht-Anschluss; 6 Zeit-Temperaturphasen mit 3 festen Blöcken; Ferienprogramm; Partyschaltung; Dauerschaltung für Komfortprogramm (21°C); Frostschutz (5 °C); Dauerschaltung für Heizungs- anlage aus (kein Frostschutz!); Batteriebetrieb; 2x Alkalinezellen Typ LR6 mit Verpolungsschutz; Batterielebensdauer: ca�...
- Seite 18 Zubehör Kesseltyp Bezeichnung Bestell-Nr. Sicherheits-Temperaturbegrenzer STB 100-1 7 715 000 997 100 °C Ansteuerungsrelais MVA 7 719 001 122 230 V zur Verriegelung einer Dunstabzugshaube bei Kesselbetrieb Kesselbürste KB 2 7 719 000 982 Kesselbürste zum Reinigen des Kesselblockes Dekorrahmen 7 719 000 433 aus Aluminiumprofilen zur 7 719 000 434...
- Seite 19 Zubehör Kesseltyp Bezeichnung Bestell-Nr. Warmwasserspeicher ST 90-3 E 7 719 001 542 mit 90 l Nutzinhalt, passend zum Kessel KN…-8 KP mit Kücheneinbaumaßen (unterbaufähig) inkl� NTC-Speicherfühler, Breite 500 mm Tauchrohr ZL 102/1 7 719 001 943 für Zirkulationsanschluss am Speicher ST 90-3 E Anschlussgruppe AS 205-ST 7 719 001 543 für Speicher ST 90-3 E mit KN 7…18-8 KP...
-
Seite 20: Technische Beratung/Ersatzteil-Beratung
Wie Sie uns erreichen... DEUTSCHLAND Bosch Thermotechnik GmbH Junkers Deutschland Postfach 1309 D-73243 Wernau www.junkers.com Technische Beratung/ Betreuung Fachhandwerk Junkers Extranet-Zugang Ersatzteil-Beratung Telefon (0 18 03) 337 335* www.junkers.com Telefax (0 18 03) 337 336* Telefon (0 18 03) 337 330* Junkers.Handwerk@de.bosch.com...
