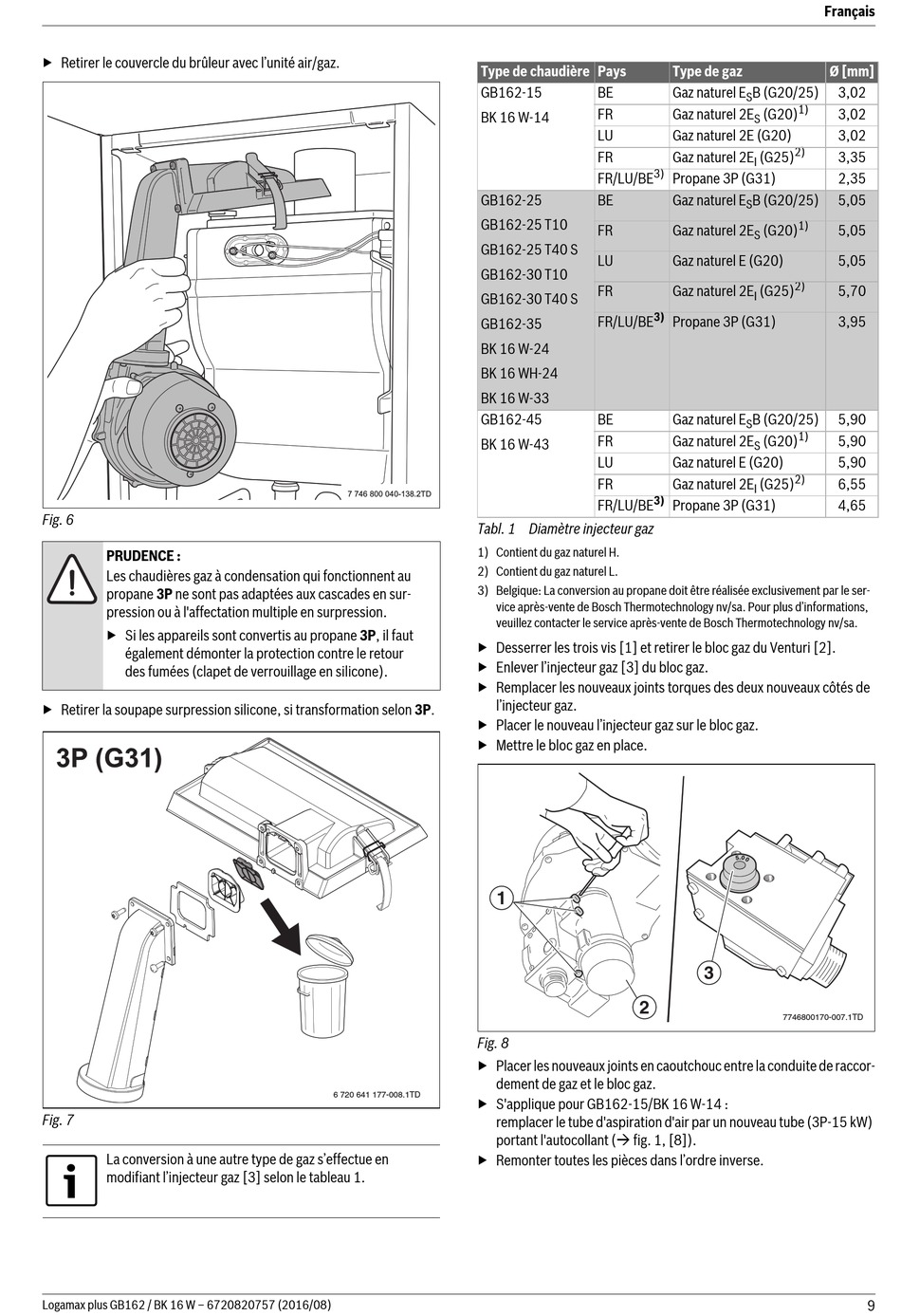

Bosch Logamax plus GB162-15 Installationsanleitung Seite 9

▶ Retirer le couvercle du brûleur avec l'unité air/gaz.
Fig. 6
PRUDENCE :
Les chaudières gaz à condensation qui fonctionnent au
propane 3P ne sont pas adaptées aux cascades en sur-
pression ou à l'affectation multiple en surpression.
▶ Si les appareils sont convertis au propane 3P, il faut
également démonter la protection contre le retour
des fumées (clapet de verrouillage en silicone).
▶ Retirer la soupape surpression silicone, si transformation selon 3P.
Fig. 7
La conversion à une autre type de gaz s'effectue en
modifiant l'injecteur gaz [3] selon le tableau 1.
Logamax plus GB162 / BK 16 W – 6720820757 (2016/08)
Type de chaudière Pays
GB162-15
BK 16 W-14
GB162-25
GB162-25 T10
GB162-25 T40 S
GB162-30 T10
GB162-30 T40 S
GB162-35
BK 16 W-24
BK 16 WH-24
BK 16 W-33
GB162-45
BK 16 W-43
7 746 800 040-138.2TD
Tabl. 1 Diamètre injecteur gaz
1) Contient du gaz naturel H.
2) Contient du gaz naturel L.
3) Belgique: La conversion au propane doit être réalisée exclusivement par le ser-
vice après-vente de Bosch Thermotechnology nv/sa. Pour plus d'informations,
veuillez contacter le service après-vente de Bosch Thermotechnology nv/sa.
▶ Desserrer les trois vis [1] et retirer le bloc gaz du Venturi [2].
▶ Enlever l'injecteur gaz [3] du bloc gaz.
▶ Remplacer les nouveaux joints torques des deux nouveaux côtés de
l'injecteur gaz.
▶ Placer le nouveau l'injecteur gaz sur le bloc gaz.
▶ Mettre le bloc gaz en place.
1
Fig. 8
▶ Placer les nouveaux joints en caoutchouc entre la conduite de raccor-
dement de gaz et le bloc gaz.
6 720 641 177-008.1TD
▶ S'applique pour GB162-15/BK 16 W-14 :
remplacer le tube d'aspiration d'air par un nouveau tube (3P-15 kW)
portant l'autocollant ( fig. 1, [8]).
▶ Remonter toutes les pièces dans l'ordre inverse.
Type de gaz
BE Gaz naturel E B (G20/25)
S
FR Gaz naturel 2E (G20)
S
LU Gaz naturel 2E (G20)
FR Gaz naturel 2E (G25)
I
3)
FR/LU/BE Propane 3P (G31)
BE Gaz naturel E B (G20/25)
S
FR Gaz naturel 2E (G20)
S
LU Gaz naturel E (G20)
FR Gaz naturel 2E (G25)
I
3)
FR/LU/BE Propane 3P (G31)
BE Gaz naturel E B (G20/25)
S
FR Gaz naturel 2E (G20)
S
LU Gaz naturel E (G20)
FR Gaz naturel 2E (G25)
I
3)
FR/LU/BE Propane 3P (G31)
3
2
Français
Ø [mm]
3,02
1)
3,02
3,02
2)
3,35
2,35
5,05
1)
5,05
5,05
2)
5,70
3,95
5,90
1)
5,90
5,90
2)
6,55
4,65
7746800170-007.1TD
9
