Français
3 Français
3.1
Notice de montage - Conversion à une autre type de gaz

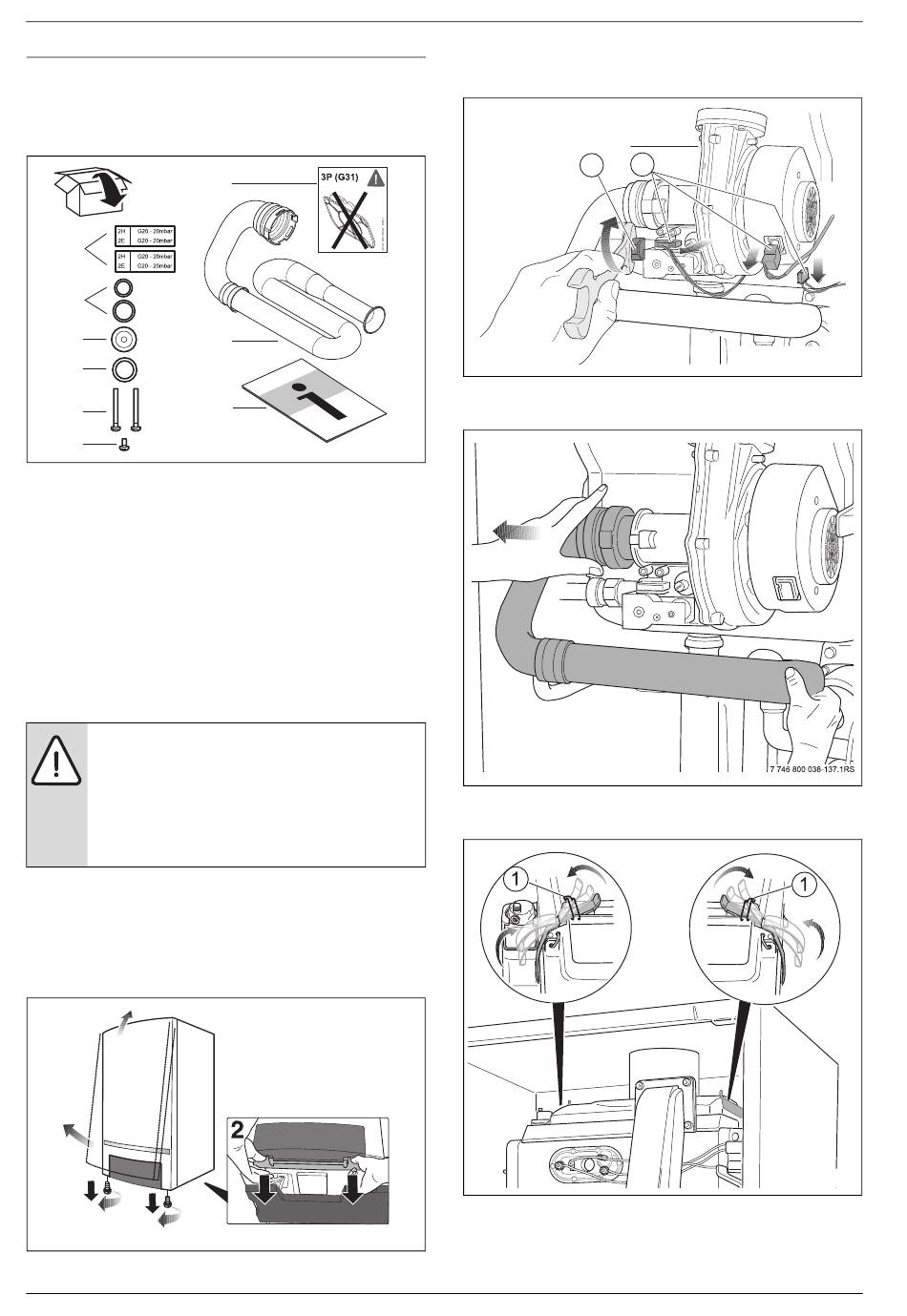

Contenu de la livraison
1
2
3
4
5
6
Fig. 1
[1] Autocollant (2x, pour désigner le type de gaz)
[2] Joint torique (2x)
[3] Injecteur gaz
[4] Joint en caoutchouc (entre la conduite de raccordement de gaz et
le bloc gaz)
[5] Vis M5 x 30 (2x)
[6] Vis M4 x 8
[7] Uniquement pour la conversion au propane 3P : autocollant 3P
(G31)
[8] Seulement GB162-15/BK 16 W-14 : tuyau d'aspiration d'air avec
autocollant
[9] Notice de montage.
DANGER : Danger de mort dû à l'explosion de gaz
inflammables.
▶ Les traveaux réalisés sur les conduites de gaz ne doi-
vent être exécutés que par un professionnel agréé.
Belgique: Les traveaux réalisés sur les conduites de
gaz ne doivent être exécutés que par le service après-
vente de Bosch Thermotechnology nv/sa.
▶ Mettre l'appareil hors service.
▶ Fermer le robinet de gaz.
▶ Desserrer partiellement les vis de maintient [1].
▶ Déverrouiller les 2 clips en position inférieure [2].
▶ Basculer le bas du capot vers l'avant [3].
▶ Soulever légèrement le capot et le retirer [4].
4
3
2
2
1
1
Fig. 2
8
7
8
9
6720820757-1.1TD
7746800170-004.1TD
▶ Détacher les 3 fiches du ventilateur et du bloc gaz [1].
▶ Détacher l'écrou-raccord de la conduite de gaz sur le bloc gaz [2].
2
Fig. 3
▶ Retirer le tuyau d'aspiration d'air du ventilateur.
Fig. 4
▶ Ouvrir les fermetures à déclic [1] du couvercle du brûleur
Fig. 5
Logamax plus GB162 / BK 16 W – 6720820757 (2016/08)
1
7746800170-005.1TD
7 746 800 040-131.4RS
