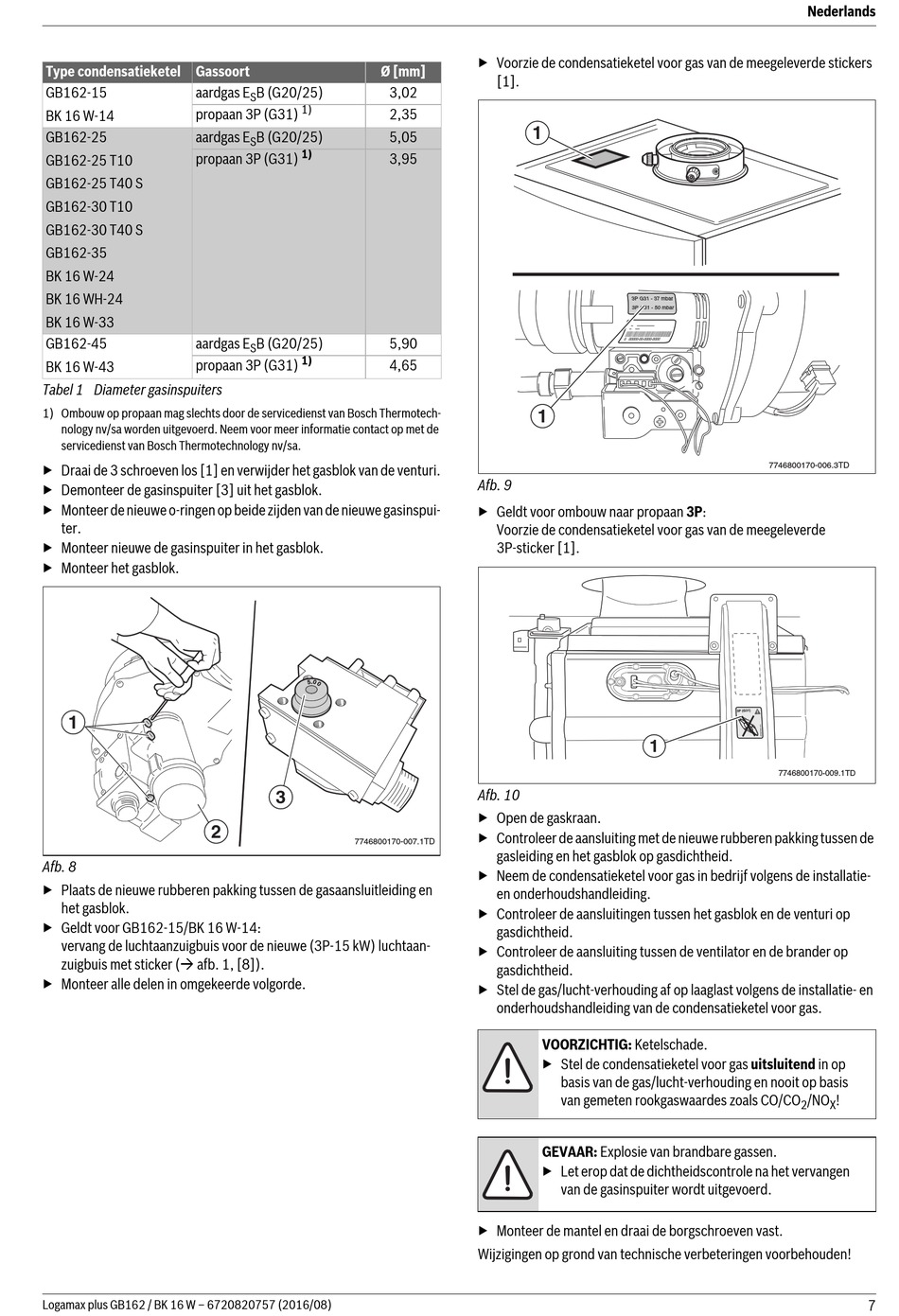

Bosch Logamax plus GB162-15 Installationsanleitung Seite 7

Type condensatieketel Gassoort
GB162-15 aardgas E
propaan 3P (G31)
BK 16 W-14
GB162-25 aardgas E
propaan 3P (G31)
GB162-25 T10
GB162-25 T40 S
GB162-30 T10
GB162-30 T40 S
GB162-35
BK 16 W-24
BK 16 WH-24
BK 16 W-33
GB162-45 aardgas E
propaan 3P (G31)
BK 16 W-43
Tabel 1 Diameter gasinspuiters
1) Ombouw op propaan mag slechts door de servicedienst van Bosch Thermotech-
nology nv/sa worden uitgevoerd. Neem voor meer informatie contact op met de
servicedienst van Bosch Thermotechnology nv/sa.
▶ Draai de 3 schroeven los [1] en verwijder het gasblok van de venturi.
▶ Demonteer de gasinspuiter [3] uit het gasblok.
▶ Monteer de nieuwe o-ringen op beide zijden van de nieuwe gasinspui-
ter.
▶ Monteer nieuwe de gasinspuiter in het gasblok.
▶ Monteer het gasblok.
1
2
Afb. 8
▶ Plaats de nieuwe rubberen pakking tussen de gasaansluitleiding en
het gasblok.
▶ Geldt voor GB162-15/BK 16 W-14:
vervang de luchtaanzuigbuis voor de nieuwe (3P-15 kW) luchtaan-
zuigbuis met sticker ( afb. 1, [8]).
▶ Monteer alle delen in omgekeerde volgorde.
Logamax plus GB162 / BK 16 W – 6720820757 (2016/08)
Ø [mm]
B (G20/25) 3,02
S
1)
2,35
B (G20/25) 5,05
S
1)
3,95
B (G20/25) 5,90
S
1)
4,65
3
7746800170-007.1TD
▶ Voorzie de condensatieketel voor gas van de meegeleverde stickers
[1].
1
3P G31 - 50 mbar
1
Afb. 9
▶ Geldt voor ombouw naar propaan 3P:
Voorzie de condensatieketel voor gas van de meegeleverde
3P-sticker [1].
Afb. 10
▶ Open de gaskraan.
▶ Controleer de aansluiting met de nieuwe rubberen pakking tussen de
gasleiding en het gasblok op gasdichtheid.
▶ Neem de condensatieketel voor gas in bedrijf volgens de installatie-
en onderhoudshandleiding.
▶ Controleer de aansluitingen tussen het gasblok en de venturi op
gasdichtheid.
▶ Controleer de aansluiting tussen de ventilator en de brander op
gasdichtheid.
▶ Stel de gas/lucht-verhouding af op laaglast volgens de installatie- en
onderhoudshandleiding van de condensatieketel voor gas.
VOORZICHTIG: Ketelschade.
▶ Stel de condensatieketel voor gas uitsluitend in op
basis van de gas/lucht-verhouding en nooit op basis
van gemeten rookgaswaardes zoals CO/CO
GEVAAR: Explosie van brandbare gassen.
▶ Let erop dat de dichtheidscontrole na het vervangen
van de gasinspuiter wordt uitgevoerd.
▶ Monteer de mantel en draai de borgschroeven vast.
Wijzigingen op grond van technische verbeteringen voorbehouden!
Nederlands
7746800170-006.3TD
1
7746800170-009.1TD
/NO
2
!
X
7
