Anzeigebereich

22. Juli 2019

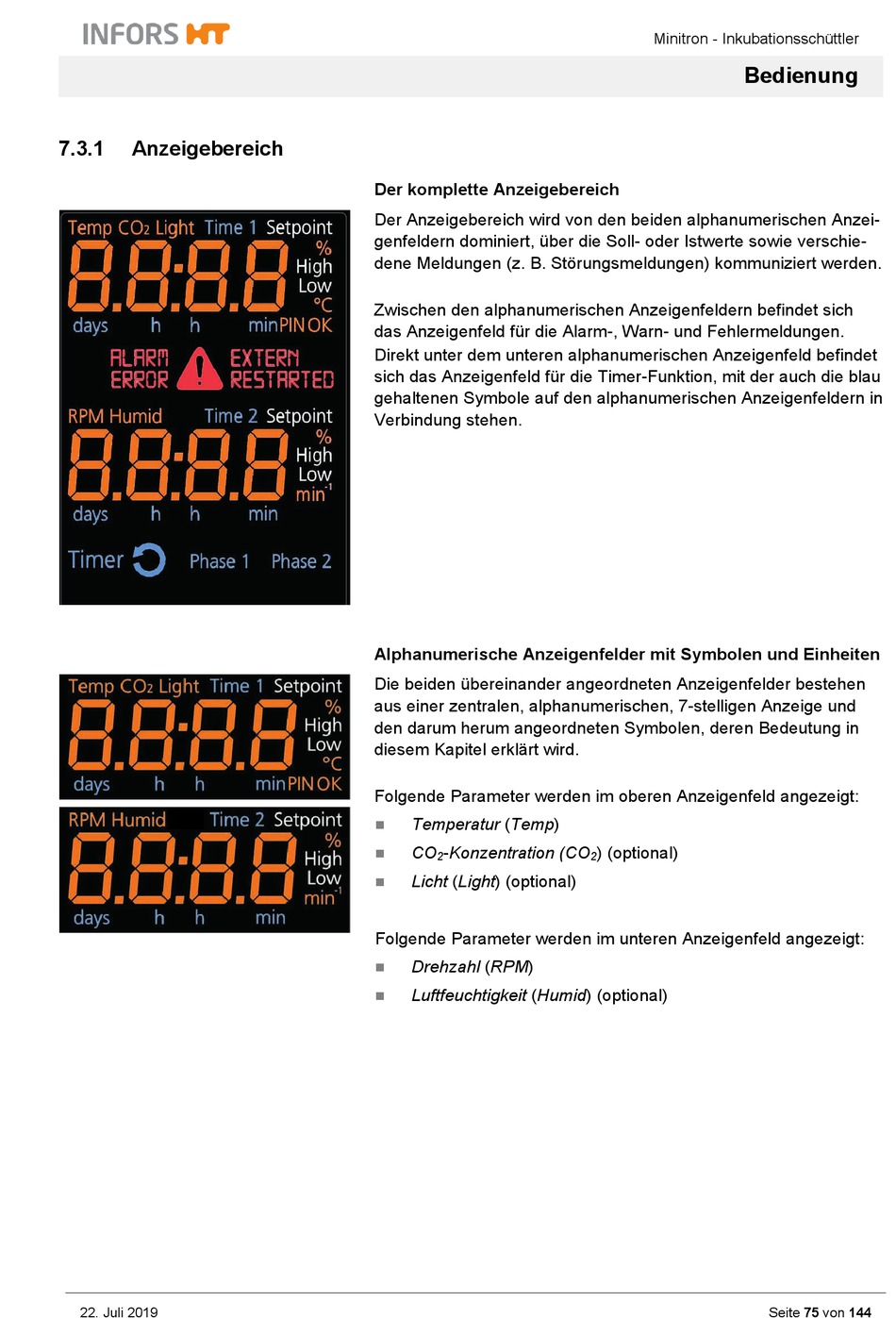

Der komplette Anzeigebereich
Der Anzeigebereich wird von den beiden alphanumerischen Anzei-
genfeldern dominiert, über die Soll- oder Istwerte sowie verschie-
dene Meldungen (z. B. Störungsmeldungen) kommuniziert werden.
Zwischen den alphanumerischen Anzeigenfeldern befindet sich
das Anzeigenfeld für die Alarm-, Warn- und Fehlermeldungen.
Direkt unter dem unteren alphanumerischen Anzeigenfeld befindet
sich das Anzeigenfeld für die Timer-Funktion, mit der auch die blau
gehaltenen Symbole auf den alphanumerischen Anzeigenfeldern in
Verbindung stehen.
Alphanumerische Anzeigenfelder mit Symbolen und Einheiten
Die beiden übereinander angeordneten Anzeigenfelder bestehen
aus einer zentralen, alphanumerischen, 7-stelligen Anzeige und
den darum herum angeordneten Symbolen, deren Bedeutung in
diesem Kapitel erklärt wird.
Folgende Parameter werden im oberen Anzeigenfeld angezeigt:
Temperatur (Temp)

CO -Konzentration (CO

2
Licht (Light) (optional)

Folgende Parameter werden im unteren Anzeigenfeld angezeigt:
Drehzahl (RPM)

Luftfeuchtigkeit (Humid) (optional)

Minitron - Inkubationsschüttler
Bedienung
) (optional)
