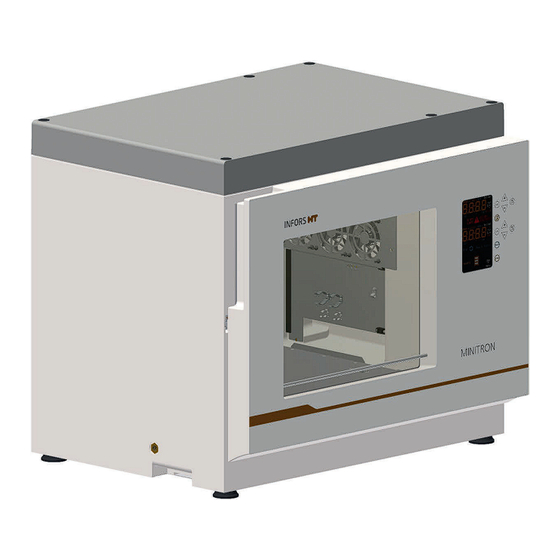

Infors HT Minitron Betriebsanleitung

Inkubationsschüttler
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Betriebsanleitung
2019-07-23
Minitron
Inkubationsschüttler
Dok-ID: 78898 / V.02.00 / Rev. 2.1 - Original

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Infors HT Minitron

  • Seite 1 Betriebsanleitung 2019-07-23 Minitron Inkubationsschüttler Dok-ID: 78898 / V.02.00 / Rev. 2.1 - Original...
  • Seite 2 Infors GmbH Infors UK Ltd Infors Dachauer Str. 6 The Courtyard Business Centre Headoffice, Schweiz D-85254 Einsbach Dovers Farm, Lonesome Lane, Rittergasse 27 T +49 (0)8135 8333 Reigate CH-4103 Bottmingen F +49 (0)8135 8320 Surrey, RH2 7QT, UK T +41 (0)61 425 77 00 infors.de@infors-ht.com T +44 (0)1737 22 31 00 F +41 (0)61 425 77 01...

  • Seite 3: Inhaltsverzeichnis

    Minitron - Inkubationsschüttler Inhaltsverzeichnis Allgemeines ................6 Informationen zu dieser Anleitung ......... 6 Erklärung besonderer Darstellungen ......7 1.2.1 Warnhinweise ..........7 1.2.2 Weitere Hinweise ........... 7 Identifizierung des Geräts (Typenschild) ....... 8 Konformitätserklärung ............ 8 Kundendienst und Dienstleistungen ......8 Sicherheit und Verantwortung ..........
  • Seite 4 Minitron - Inkubationsschüttler Inhaltsverzeichnis 3.4.1 Ablassöffnung ..........26 3.4.2 Ventilationsöffnung ........27 3.4.3 Lüftungsschlitze ..........27 Innenraumbeleuchtung ..........28 Unterbau ..............28 3.6.1 Gummifüße ...........28 3.6.2 Sockel, 12 cm ..........29 Bedien- und Anzeigeelemente ........30 3.7.1 Netzschalter ..........30 3.7.2 Bedienpanel ..........31 Kennzeichnungen am Gerät ........31 3.8.1 Typenschild ...........31...
  • Seite 5 Minitron - Inkubationsschüttler Inhaltsverzeichnis Zubehör ................. 47 Tablare ................. 47 5.1.1 Universaltablar ..........47 5.1.2 Fest bestückte Tablare ......... 48 5.1.3 Tablar mit Sticky Stuff ........53 Klammern und andere Halterungen ......57 5.2.1 Klammern ............. 57 5.2.2 Reagenzglashalter ........58 Box für Mikrotiter-Platten ..........
  • Seite 6 Minitron - Inkubationsschüttler Inhaltsverzeichnis Einstellungsmenü (Option-Funktion) ......99 7.6.1 Oberen Grenzwert der Drehzahl einstellen ..99 7.6.2 Oberen Grenzwert der Temperatur einstellen ..............100 7.6.3 Unteren Grenzwert der Temperatur einstellen ..............100 7.6.4 Bremskraft zum Anhalten des Schütteltisches einstellen .............100 7.6.5 Tastatursperre (mit PIN) ein- oder ausschalten ..........101...
  • Seite 7 Minitron - Inkubationsschüttler Inhaltsverzeichnis 12 Technische Daten und Spezifikationen ......125 12.1 Maßbilder ..............125 12.2 Spezifikationen Basisgerät ........126 12.2.1 Gewicht und Abmessungen ....... 126 12.2.2 Elektrische Anschluss- und Leistungswerte ..............127 12.2.3 Anschlüsse und Schnittstellen ....127 12.2.4 Materialien ..........

  • Seite 8: Allgemeines

    Minitron - Inkubationsschüttler Allgemeines 1 Allgemeines 1.1 Informationen zu dieser Anleitung Diese Anleitung ermöglicht den sicheren und effizienten Umgang mit dem Gerät. Alle Angaben und Hinweise in dieser Betriebsanleitung wurden un- ter Berücksichtigung der geltenden Normen, der gesetzlichen Vor- schriften und des Standes der Technik und Wissenschaft sowie der aufgrund unserer langjährigen Erfahrung gewonnenen Er-...

  • Seite 9: Erklärung Besonderer Darstellungen

    Minitron - Inkubationsschüttler Allgemeines 1.2 Erklärung besonderer Darstellungen 1.2.1 Warnhinweise Warnhinweise sind in dieser Anleitung durch farbige Balken ge- kennzeichnet und werden durch Signalworte eingeleitet, die das Ausmaß der Gefährdung zum Ausdruck bringen. GEFAHR Das Signalwort „GEFAHR“ weist auf eine gefährliche Situation hin, die schwere Verletzungen oder sogar den Tod zur Folge hat, wenn sie nicht vermieden wird.

  • Seite 10: Identifizierung Des Geräts (Typenschild)

    Minitron - Inkubationsschüttler Allgemeines 1.3 Identifizierung des Geräts (Typenschild) Das Typenschild dient der eindeutigen Identifizierung des Geräts und enthält folgende Informationen: Name und Anschrift des Herstellers  Designation Art des Geräts  Type Gerätetyp (Name)  Seriennummer  Year Baujahr ...

  • Seite 11: Sicherheit Und Verantwortung

    Minitron - Inkubationsschüttler Sicherheit und Verantwortung 2 Sicherheit und Verantwortung Dieses Kapitel nennt allgemeine Aspekte in Bezug auf die Sicher- heit der Benutzer, die beim Umgang mit dem Gerät beachtet wer- den müssen. In den weiteren Kapiteln wird in Form von Warnhinweisen nur auf besondere Gefahren aufmerksam gemacht, die direkt mit den be- schriebenen Tätigkeiten in Verbindung stehen.

  • Seite 12: Zu Verwendende Kultivierungsgefäße

    Minitron - Inkubationsschüttler Sicherheit und Verantwortung Zur bestimmungsgemäßen Verwendung gehört auch das Einhalten der Vorgaben in dieser Anleitung, vor allem in Bezug auf: den Aufstellort  die Verwendung geeigneter Kultivierungsgefäße  die Qualifikation der Benutzer  die zulässigen Sollwerte der Parameter ...
  • Seite 13 Minitron - Inkubationsschüttler Sicherheit und Verantwortung ACHTUNG Die Verwendung von ungeeigneten oder defekten Kultivierungs- gefäßen kann zu Glasbruch und damit zu Sachschäden führen. Zugelassene Kultivierungsgefäße Das Gerät ist für die Verwendung der folgenden Gefäße mit den speziell dafür vorgesehenen Halterungen konzipiert worden: Erlenmeyerkolben bis 5000 ml aus Borosilikatglas (z.

  • Seite 14: Qualifiziertes Personal

    Minitron - Inkubationsschüttler Sicherheit und Verantwortung Tablare mit Sticky Stuff INFORMATION Für Tablare mit Sticky Stuff gelten besondere Bestimmungen, was die maximal erlaubten Drehzahlen betrifft. Diese müssen unbedingt beachtet werden, um das Ablösen der Kultivierungs- gefäße zu vermeiden. Für weiterführende Informationen siehe Kapitel 5.1.3 "Tablar mit Sticky Stuff", Seite 53.

  • Seite 15: Bediener

    Minitron - Inkubationsschüttler Sicherheit und Verantwortung Fachpersonal Das für diese Arbeiten erforderliche Fachpersonal ist aufgrund sei- ner einschlägigen Ausbildung und Schulung sowie eventuell Erfah- rung in der Lage, Risiken zu erkennen und adäquat auf mögliche Gefährdungen zu reagieren. Fachpersonal (betriebsintern oder extern), das nicht den separat erfassten „Bedienern“...

  • Seite 16: Unbefugte

    Minitron - Inkubationsschüttler Sicherheit und Verantwortung Fachkräfte in Ausbildung Personen aus dieser Gruppe, die sich in der Ausbildung befinden, dürfen das Gerät nur unter Aufsicht und gemäß Anweisung einer ausgebildeten und qualifizierten Fachkraft benutzen. 2.4 Unbefugte Als „Unbefugte“ gelten all jene Personen, die sich im Arbeitsbe- reich aufhalten können, jedoch nicht für die Benutzung des Geräts...

  • Seite 17: Allgemeine Gefahren

    Minitron - Inkubationsschüttler Sicherheit und Verantwortung 2.6 Allgemeine Gefahren Dieses Kapitel behandelt Gefahren und Restrisiken, die bei der normalen, bestimmungsgemäßen Verwendung des Geräts immer vorhanden sind. Die folgenden Hinweise sind von allgemeiner Natur, so dass sie in den weiteren Kapiteln mit wenigen Ausnahmen nicht wiederholt werden.

  • Seite 18: Besondere Gefahren

    Minitron - Inkubationsschüttler Sicherheit und Verantwortung 2.7 Besondere Gefahren Dieses Kapitel behandelt Gefahren und Restrisiken, die bei beson- deren Anwendungen innerhalb der normalen, bestimmungsgemä- ßen Verwendung des Geräts auftreten können. Da solche Anwendungen bewusst durchgeführt werden, liegt die Verantwortung zum Schutz gegen eventuelle gesundheitliche Schädigungen bei den Bedienern und dem Betreiber.

  • Seite 19: Brennende Oder Explosive Stoffe

    Minitron - Inkubationsschüttler Sicherheit und Verantwortung 2.7.3 Brennende oder explosive Stoffe Die Verwendung oder Herstellung von brennenden oder explosi- ven Stoffen fällt nicht unter die „bestimmungsgemäße Verwen- dung“, da das Gerät nicht explosionsgeschützt ist. Sind vom Betreiber solche Anwendungen vorgesehen, muss die Eignung des Geräts unbedingt mit den zuständigen lokalen Behör-...

  • Seite 20: Sicherheitseinrichtungen

    Minitron - Inkubationsschüttler Sicherheit und Verantwortung 2.8 Sicherheitseinrichtungen Das Gerät ist mit folgenden Sicherheitseinrichtungen ausgestattet: Gerätesicherungen Das Gerät ist mittels zwei Gerätesicherungen vor unzulässig hoher Stromaufnahme geschützt. Der Einschub für die Gerätesicherun- gen befindet sich unmittelbar über dem Netzanschluss auf der rechten Gehäuseseite unter der Beschriftung MAINS.

  • Seite 21: Warnsymbole Am Gerät

    Minitron - Inkubationsschüttler Sicherheit und Verantwortung 2.9 Warnsymbole am Gerät Folgende Warnsymbole (Aufkleber) sind am Gerät angebracht: Position Am Gehäuse des Geräts im Bereich des Netzsteckers. Bedeutung Gefahr durch elektrische Spannung. Die Abdeckungen des Geräts dürfen nur durch ausgebildete Elektrofachkräfte geöffnet werden.

  • Seite 22: Dekontaminationserklärung

    Minitron - Inkubationsschüttler Sicherheit und Verantwortung 2.10 Dekontaminationserklärung Bei der Rücksendung des Geräts zur Reparatur, Demontage oder Entsorgung ist es zur Sicherheit aller Beteiligten und aufgrund ge- setzlicher Bestimmungen notwendig, dass eine rechtskonforme Dekontaminationserklärung vorliegt. Dabei ist Folgendes zu beachten: Das Gerät, Bauteil oder Zubehör darf nur vollständig dekonta-...

  • Seite 23: Aufbau Und Funktion

    Minitron - Inkubationsschüttler Aufbau und Funktion 3 Aufbau und Funktion 3.1 Aufbau Grundgerät Gehäuse 10 Schütteltisch Griffmulde zum Öffnen der Tür 11 Pt100-Temperatursensor (+ optionale Sensoren) Axiallüfter 12 Anschluss externer Alarm (hinter der Tür) Tür mit Fenster (nach rechts öffnend)
  • Seite 24 Minitron - Inkubationsschüttler Aufbau und Funktion Kurzbeschreibung Der Inkubationsschüttler Minitron dient zur Kultivierung von Mikro- organismen im Laborumfeld. In der Grundausführung ist das Gerät mit einem Schüttelantrieb sowie einer Heizung ausgestattet. Ab- hängig von der Ausführung verfügt das Gerät über einen Schüttel- hub von 25 oder 50 mm.

  • Seite 25: Standardmäßig Installierte Funktionen

    Minitron - Inkubationsschüttler Aufbau und Funktion 3.2 Standardmäßig installierte Funktionen Die Standardausrüstung des Geräts umfasst die Funktionen Schüt- teln (Parameter Drehzahl, RPM) und Temperieren (Parameter Temperatur, Temp). 3.2.1 Standardfunktion Schütteln Für die Schüttelfunktion sorgt ein Elektromotor. Dank des starken Motors können auch bei voller Beladung Drehzahlen von bis zu 400 min erreicht werden.

  • Seite 26: Standardfunktion Temperieren (Heizen)

    Minitron - Inkubationsschüttler Aufbau und Funktion 3.2.2 Standardfunktion Temperieren (Heizen) Mittels einer Heizung und den Lüftern kann im ganzen Inkubations- raum eine bestimmte Temperatur erreicht und aufrechterhalten werden. Um Temperaturen unter Umgebungstemperatur zu errei- chen, kann das Gerät optional mit einer Kühlung ausgestattet wer- den.

  • Seite 27: Anschlüsse Und Schnittstellen

    Minitron - Inkubationsschüttler Aufbau und Funktion 3.3 Anschlüsse und Schnittstellen 3.3.1 Netzanschluss Der Netzanschluss befindet sich unten hinten auf der rechten Seite des Gehäuses und ist mit Mains beschriftet. Das Gerät ist in drei verschiedenen Ausführungen für unterschied- liche Netzspannungen erhältlich: 230 V 50 Hz ...

  • Seite 28: Ethernet-Schnittstelle

    Minitron - Inkubationsschüttler Aufbau und Funktion 3.3.3 Ethernet-Schnittstelle Das Gerät verfügt über eine Ethernet-Schnittstelle (RJ45-Buchse) auf der rechten Seite. Das Gerät kann so in ein Netzwerk einge- bunden und damit über einen externen Computer gesteuert wer- den. Um das Gerät von extern anzusteuern, wird die Plattform- Software für Bioprozesse eve...

  • Seite 29: Ventilationsöffnung

    Minitron - Inkubationsschüttler Aufbau und Funktion 3.4.2 Ventilationsöffnung Eine Öffnung zur Ventilation des Innenraumes befindet sich oben in der Mitte der Rückseite des Gehäuses. Die Ventilation dient zur Versorgung von bakteriellen Kulturen mit Sauerstoff aus der Luft. Die Öffnung mit einem Durchmesser von 22 mm ist mit einem...

  • Seite 30: Innenraumbeleuchtung

    Minitron - Inkubationsschüttler Aufbau und Funktion 3.5 Innenraumbeleuchtung Das Gerät ist mit einer Innenraumbeleuchtung ausgestattet. Die Innenraumbeleuchtung wird automatisch eingeschaltet, sobald eine Taste gedrückt oder die Tür geöffnet wird. Nach 20 Sekunden ohne Eingabe bzw. 20 Sekunden nach dem Schließen der Tür schaltet sich die Beleuchtung automatisch wieder aus.

  • Seite 31: Sockel, 12 Cm

    Minitron - Inkubationsschüttler Aufbau und Funktion 3.6.2 Sockel, 12 cm Einzelgeräte sowie gestapelte Geräte können mit einem 12 cm ho- hen Sockel ausgestattet werden. Der Sockel verfügt über einen Stellfuß, mit dem das Gerät nivelliert werden kann. Sockel nivellieren Um das Gerät mit hohen Drehzahlen betreiben zu können, muss es absolut gerade stehen.

  • Seite 32: Bedien- Und Anzeigeelemente

    Minitron - Inkubationsschüttler Aufbau und Funktion Zum Nivellieren des Sockels wie folgt vorgehen: Arbeitsschritte Sicherungsmutter (SW 19) des Stellfußes lösen. Am Sechskant (SW 12) des Fußes die gewünschte Höhe ein- stellen. Die korrekte Position des Geräts mit einer Wasserwage auf al- len drei Achsen überprüfen.

  • Seite 33: Bedienpanel

    Minitron - Inkubationsschüttler Aufbau und Funktion 3.7.2 Bedienpanel Sämtliche Funktionen des Geräts können direkt über das Bedien- panel auf der Frontseite des Geräts gesteuert werden. Das Bedi- enpanel ist in einen Anzeigen- und Bedienbereich aufgeteilt: Im Anzeigebereich auf der linken Seite werden unter ande- ...

  • Seite 34: Optionen

    Minitron - Inkubationsschüttler Optionen 4 Optionen Um das Gerät den spezifischen Anwendungssituationen anzupas- sen, kann das Gerät mit verschiedenen Optionen erweitert werden. Die Optionen können direkt beim Kauf des Geräts mitbestellt oder nachträglich eingebaut werden. Für detaillierte Informationen zu den verfügbaren Optionen sowie für Beratung steht unser Kunden- dienst zur Verfügung (Kontaktdaten siehe Seite 2).

  • Seite 35: Externe Kühlung

    Minitron - Inkubationsschüttler Optionen 4.1.2 Externe Kühlung Aufbau und Funktion Ist vorgesehen, das Gerät an ein externes Kühlsystem anzuschlie- ßen, werden ein Kühlregister und ein gesteuertes Regelventil ein- gebaut. Ein Regelventil öffnet bei Bedarf und lässt Kühlflüssigkeit durch das Kühlregister strömen. Die Temperaturmessung erfolgt über den standardmäßig installierten Pt100-Sensor.

  • Seite 36: Direktdampfbefeuchtung

    Minitron - Inkubationsschüttler Optionen 4.2 Direktdampfbefeuchtung Insbesondere bei kleinen Arbeitsvolumina (z. B. bei Verwendung von Mikrotiter- und Deep-Well-Platten) und bei langen Kultivie- rungsprozessen kann ein Teil des Mediums verdunsten. Um diese Verdunstung zu reduzieren, kann das Gerät mit einer Direktdampf- befeuchtung ausgestattet werden.

  • Seite 37: Anschlussbedingungen

    Minitron - Inkubationsschüttler Optionen Folgende Punkte sind bei der Verwendung der Direktdampfbe- feuchtung zu beachten: Die Direktdampfbefeuchtung arbeitet aktiv nur in eine Rich-  tung. Es wird nur befeuchtet – nicht entfeuchtet. Die Direktdampfbefeuchtung ist für den Betrieb bis maximal ...

  • Seite 38: Direktdampfbefeuchtung Bedienen

    Minitron - Inkubationsschüttler Optionen 4.2.3 Direktdampfbefeuchtung bedienen Die Bedienung der Direktdampfbefeuchtung erfolgt über den Para- meter Luftfeuchtigkeit. Auf der unteren alphanumerischen Anzeige steht der Wert in % (relative Luftfeuchtigkeit) mit dem Symbol Humid. Nach dem Einschalten des Parameters dauert es ca. 5 Minuten, bis der Dampfgenerator aufgeheizt ist.

  • Seite 39: Co 2 -Regelung

    Minitron - Inkubationsschüttler Optionen 4.3 CO -Regelung Die optionale CO -Regelung erlaubt die Anreicherung der Atmo- sphäre im Innenraum um 0 bis 20 % CO . Die CO -Regelung eig- net sich insbesondere für die Kultivierung von Säugerzellen und Algen, da das CO für einen stabilen pH-Wert der Kulturlösung...

  • Seite 40: Anschlussbedingungen

    Minitron - Inkubationsschüttler Optionen Der CO -Gehalt im Inkubationsraum wird über einen CO -Sensor gemessen und geregelt. Dieser befindet sich auf der rechten Seite des Inkubationsraumes. 4.3.2 Anschlussbedingungen Die hausseitige CO -Gasversorgung sowie der Anschlussschlauch müssen folgende Bedingungen erfüllen: Gasversorgung Konstanter Eingangsdruck von maximal 0,5 bar (±...

  • Seite 41: Entfernbarer Zwischenboden

    Minitron - Inkubationsschüttler Optionen 4.4 Entfernbarer Zwischenboden Als Option ist ein Zwischenboden (ca. 503 mm x 426 mm) für stati- sche Inkubation erhältlich. Dieser erlaubt das statische Inkubieren von Kulturen unter den nahezu gleichen klimatischen Bedingungen wie für die Kulturen auf dem Schütteltisch.

  • Seite 42: Led-Beleuchtung

    Minitron - Inkubationsschüttler Optionen 4.5 LED-Beleuchtung Das Gerät kann optional mit einer LED-Beleuchtung ausgestattet werden. Diese leuchtet die Oberfläche des Schütteltischs mit einer einstellbaren Lichtintensität aus. Die LED-Beleuchtung kann bei- spielsweise zum Kultivieren von fotosensitiven Zellen eingesetzt werden. 4.5.1 Aufbau und Funktion Übersicht...
  • Seite 43 Minitron - Inkubationsschüttler Optionen Das Diagramm zeigt die Verteilung der Lichtintensität auf dem Tablar. Die Grundfläche des Diagramms entspricht dem Tablar, die z-Achse zeigt die Lichtintensität in µmol m Lüfter Die durch die LED-Beleuchtung im Kopfraum des Geräts entste- hende Wärme wird durch zwei Lüfter abgeleitet.

  • Seite 44: Led-Beleuchtung Bedienen

    Minitron - Inkubationsschüttler Optionen 4.5.2 LED-Beleuchtung bedienen Die Bedienung der LED-Beleuchtung erfolgt über den Parameter Light. Auf der unteren alphanumerischen Anzeige steht der Wert in % mit dem Symbol Light. Die Lichtintensität kann von 1 bis 100 % reguliert werden. Sie ver- hält sich linear zu einem Wert von 5 bis 240 µmol m...

  • Seite 45: Analogausgang

    Minitron - Inkubationsschüttler Optionen 4.7 Analogausgang 4.7.1 Aufbau und Funktion Das Gerät kann optional mit einem Analogausgangs-Modul ausge- stattet werden. Dieses stellt 8 Kanäle zur Verfügung, über welche Ist- und Sollwerte an ein externes Gerät übertragen werden kön- nen. Das Ausgangsmodul befindet sich auf der rechten Seite in einem eigenen Gehäuse.

  • Seite 46: Kabeldurchführung

    Minitron - Inkubationsschüttler Optionen 4.8 Kabeldurchführung Auf der linken Gehäuseseite kann eine dichte Durchführung für Kabel und Schläuche angebracht werden, zum Beispiel wenn zu- sätzliche Sensoren oder Begasungen vorgesehen sind. Die Durchführung reduziert Verluste an Wärme und/oder Feuch- tigkeit und gegebenenfalls den Verbrauch an Gas, wenn Kabel o- der Schläuche in den Inkubationsraum geführt werden müssen.

  • Seite 47: Kabeldurchführung Anpassen Und Montieren

    Minitron - Inkubationsschüttler Optionen 4.8.2 Kabeldurchführung anpassen und montieren Arbeitsschritte Rändelschrauben am Rahmen der Kabeldurchführung lösen. Kabeldurchführung abnehmen. Den blauen Innenteil aus dem Rahmen drücken. Die blauen Module in der Mitte teilen und so viele Lagen der Segmente entnehmen, bis die Öffnung leicht kleiner ist als der Durchmesser des Kabels oder Schlauches.
  • Seite 48 Minitron - Inkubationsschüttler Optionen Die um die Kabel gelegten und die vollständigen Module wie- der in den Rahmen drücken. Dabei darauf achten, dass alle Modulteile in einer Ebene lie- gen. Kabel und/oder Schläuche durch die Gehäuseöffnung führen. 10. Rahmen mit den Rändelschrauben am Gehäuse festschrau- ben.

  • Seite 49: Zubehör

    Minitron - Inkubationsschüttler Zubehör 5 Zubehör Im folgenden Kapitel ist sämtliches Zubehör beschrieben, das standardmäßig für das Gerät erhältlich ist. Für besondere Anwen- dungen steht unser Kundendienst für Beratungen zur Verfügung (Kontaktdaten siehe Seite 2). 5.1 Tablare Für das Gerät sind verschiedene Tablare erhältlich, die einzeln da- zugekauft oder gleich mit dem Gerät bestellt werden können.

  • Seite 50: Fest Bestückte Tablare

    Minitron - Inkubationsschüttler Zubehör 5.1.2 Fest bestückte Tablare Fest bestückte Tablare sind mit je einem Klammertyp ausgerüstet. Sie werden eingesetzt, wenn für bestimmte Experimente nur eine einzige Kolbengrösse verwendet werden soll. Im Gegensatz zum Universaltablar können die Halterungen nicht gewechselt werden.
  • Seite 51 Minitron - Inkubationsschüttler Zubehör Technische Daten Kunststoffklammern Angabe Wert Material POM Co-Polymer Befestigungsschrauben M4 x 6 Temperaturbereich 65 °C Reinigung Milder Neutralreiniger Desinfektion Handelsübliches Desinfektions- mittel Sterilisation im Autoklaven NEIN Tablar mit Stifthalterungen Für Anwendungen, bei denen hohe Stückzahlen von Mikrotiter- o- der Deep-Well-Platten inkubiert werden sollen, stehen verschie- dene Tablare mit Stifthalterungen zur Verfügung.
  • Seite 52 Minitron - Inkubationsschüttler Zubehör Die Quickload-Spacer sind lange Plastikstreifen (Höhe 4  mm), die über mehrere Platten reichen, so dass beim Bela- den Zeit gespart werden kann. ACHTUNG Die Abstandshalter bestehen aus Kunststoff und können daher nicht autoklaviert werden. Technische Daten Stifthalterungen...
  • Seite 53 Minitron - Inkubationsschüttler Zubehör Tablar mit Klemmbefestigung Für die Befestigung von Mikrotiter- und Deep-Well-Platten gibt es eine schnell zu bedienende Klemmhalterung. Diese Klemmhalte- rung wird die in zwei Ausführungen angeboten: Tablar mit flachen Klemmbefestigungen (auf dem Bild rechts, hori- zontale Inkubation): Die gerade Klemmbefestigung ist ein aus Blech geformte Profil, das an einer Seite mit einer gewinkelten Leiste (2) ausgestattet ist.
  • Seite 54 Minitron - Inkubationsschüttler Zubehör Die Tablare mit Klemmbefestigungen sind für Mikrotiter- und Deep- Well-Platten mit den Abmessungen 85,1 mm x 127 mm konzipiert. Um eine ausreichende Klemmwirkung zu erzielen, müssen Platten mit einer Steghöhe von 3 mm verwendet werden. Technische Daten Klemmbefestigungen...

  • Seite 55: Tablar Mit Sticky Stuff

    Minitron - Inkubationsschüttler Zubehör Technische Daten Schiebeleisten Angabe Wert Material Aluminium, Kunststoff Zellkautschuk-Matte EPDM Zell-Kautschuk Zellkautschuk-Mantel Armaflex Reinigung Milder Neutralreiniger Desinfektion Handelsübliches Desinfektions- mittel Maximale Betriebstemperatur 65 °C Sterilisation im Autoklaven NEIN 5.1.3 Tablar mit Sticky Stuff ACHTUNG Bildet sich auf dem Tablar oder den Kultivierungsgefäßen Kon- densat, ist die Haftwirkung des Sticky Stuff nicht mehr gewähr-...
  • Seite 56 Minitron - Inkubationsschüttler Zubehör Zur Benutzung des Sticky Stuff Ausschließlich Gefäße mit einem breiten, flachen Boden ver-  wenden. Große Erlenmeyerkolben (z. B. 3000 ml) haften stärker als kleine (z. B. 500 ml). Es ist darauf zu achten, dass sich die Kolben mit der ganzen ...
  • Seite 57 Minitron - Inkubationsschüttler Zubehör Die Haftkraft kann aufgrund von Staub und Verschmutzung  mit der Zeit nachlassen. Zur Reinigung und zur Wiederher- stellung der vollen Haftkraft die Oberflächen mit einer Bürste oder einem Topfschwamm und klarem Wasser und milder Seife (Geschirrspülmittel) kräftig abreiben. Danach über Nacht trocknen lassen.
  • Seite 58 Minitron - Inkubationsschüttler Zubehör Maximale Schütteldrehzahlen mit Sticky Stuff Um zu gewährleisten, dass sich die Kolben nicht von der Haftmatte lösen, ist die maximal zulässige Drehzahl bei Verwendung der Haftmatte eingeschränkt. INFORMATION Die folgenden Richtwerte gelten nur für unbeschädigte, absolut trockene und fettfreie Haftmatten und Kolben.

  • Seite 59: Klammern Und Andere Halterungen

    Minitron - Inkubationsschüttler Zubehör 5.2 Klammern und andere Halterungen Zur individuellen Bestückung des Universaltablars stehen verschie- dene Klammern und Halterungen zur Verfügung. 5.2.1 Klammern Die für die individuelle Bestückung erforderlichen Klammern in ver- schiedenen Größen können separat zur Selbstmontage bestellt werden.

  • Seite 60: Reagenzglashalter

    Minitron - Inkubationsschüttler Zubehör 5.2.2 Reagenzglashalter Reagenzglashalter dienen zum sicheren Fixieren von Reagenzglä- sern unterschiedlicher Größe. Reagenzglashalter können auf ei- nem Universaltablar verschraubt oder auf die Sticky Stuff Haft- matte gesetzt werden. Die folgenden Reagenzglashalter sind erhältlich (Details und spezi- elle Ausführungen auf Anfrage):...

  • Seite 61: Box Für Mikrotiter-Platten

    Minitron - Inkubationsschüttler Zubehör 5.3 Box für Mikrotiter-Platten Übersicht Die Box für Mikrotiter-Platten dient zum verdunstungsarmen Kulti- vieren von Mikrotiter-Platten und Deep-Well-Platten. Sie schützt die Kulturen vor dem Luftzug im Inkubationsraum und bietet zudem ein steriles Behältnis, in dem die Kulturen transportiert werden kön- nen.
  • Seite 62 Minitron - Inkubationsschüttler Zubehör Box für Mikrotiter-Platten beladen Um den Sauerstofftransfer zu den Kulturen zu verbessern und das Entnehmen der Platten zu erleichtern, können zwischen den ein- zelnen Lagen Distanzleisten (Quickload-Spacer) (1) eingesetzt werden. Vor dem Beladen müssen die Quickload-Spacer entfernt werden.
  • Seite 63 Minitron - Inkubationsschüttler Zubehör Technische Daten Behälter mit Deckel und Tablar Angabe Wert Abmessung 465 x 280 mm Gewicht 4,23 kg Filter, Papier, rund, Ø 185 mm Schrauben für Mikrotitertablar M4 x 8 Innensechsrund Schrauben für Mikrotiter-Box M4 x 12 Kreuzschlitz...

  • Seite 64: Software

    Minitron - Inkubationsschüttler Zubehör 5.4 Software 5.4.1 eve® ist eine Plattform-Software zur Planung, Durchführung und ® Analyse von Bioprozessen. Die Software ist modular aufgebaut, die Kernsoftware kann mit zusätzlichen Paketen beliebig erweitert werden. Dadurch kann sie optimal an die individuellen Bedürfnisse und Ansprüche der Nutzer angepasst werden.

  • Seite 65: Installation

    Minitron - Inkubationsschüttler Installation 6 Installation Installation und Inbetriebnahme des Geräts dürfen ausschließlich von qualifiziertem Fachpersonal des Herstellers oder durch ihn au- torisierte Personen ausgeführt werden. Im Folgenden werden des- halb nur die vom Betreiber einzuhaltenden Bedingungen an den Aufstellort aufgeführt.

  • Seite 66: Anforderungen An Den Netzanschluss

    Minitron - Inkubationsschüttler Installation Um das gewünschte Klima im Inkubationsraum zu erreichen und dieses möglichst präzise steuern zu können, müssen folgende Auf- stellorte unbedingt vermieden werden: Schlecht belüftete Nischen oder im Bereich der Abluft von  Kühlanlagen oder anderen Wärmequellen Direkt unter, neben oder im Luftstrom einer Klimaanlage oder ...

  • Seite 67: Mindestabstände Um Das Gerät

    Minitron - Inkubationsschüttler Installation 6.3 Mindestabstände um das Gerät Beim Aufstellen des Geräts müssen zur ausreichenden Belüftung und zur Sicherstellung des Zugangs zu den wichtigsten Anschlüs- sen die folgenden Mindestabstände eingehalten werden: Mindestabstände Basisgerät Mindestabstände mit Optionen (LED-Beleuchtung, Direkt- dampfbefeuchtung und Kühlung) 22.
  • Seite 68 Minitron - Inkubationsschüttler Installation Platzierung des Geräts auf einem Tisch Bei der Platzierung des Geräts auf einem Tisch Folgendes beach- ten: Um Schwingungen des Tisches zu vermeiden, muss min-  destens ein schwerer Tisch mit Diagonalstreben verwendet werden (optimalerweise eine stabile Laborbank). Alternativ kann der Tisch an der Wand befestigt werden.

  • Seite 69: Bedienung

    Minitron - Inkubationsschüttler Bedienung 7 Bedienung 7.1 Gerät einschalten ACHTUNG Der Schüttelantrieb kann selbständig anlaufen, falls das Gerät vorab nicht korrekt ausgeschaltet wurde. Lose Gegenstände im Inkubationsraum können dabei das Gerät sowie die Kultivie- rungsgefäße beschädigen. Den Netzschalter oben vorn auf der rechten Seite des Gehäu- ses betätigen.

  • Seite 70: Tablar Entnehmen

    Minitron - Inkubationsschüttler Bedienung Türalarm Um zu verhindern, dass die Tür unbeabsichtigt zu lange offen bleibt, verfügt das Gerät über einen Türalarm (Piepton). Dieser wird ausgelöst, sobald die Tür länger als die eingestellte Zeitdauer offen ist. War vor dem Öffnen der Tür kein Parameter aktiv, wird der Türalarm nicht ausgelöst.
  • Seite 71 Minitron - Inkubationsschüttler Bedienung Tablar mit der Rändelschraube vorne in der Mitte (D) fixieren. Dabei die Schraube fest anziehen, damit sie sich nicht lösen kann. INFORMATION Beim Beladen sind die Angaben zu den optimalen Massen zu beachten (siehe Kapitel 7.2.5 "Hinweise für das Beladen des Tablars", Seite 72).

  • Seite 72: Halterungen Montieren

    Minitron - Inkubationsschüttler Bedienung 7.2.4 Halterungen montieren ACHTUNG Die Gewindebohrungen des Tablars können beschädigt werden, wenn die Befestigungsschrauben schief in die Gewinde einge- schraubt werden. – Schrauben senkrecht auf die Bohrlöcher setzen. – Auf Leichtgängigkeit beim Einschrauben achten. ACHTUNG Sämtliche Halterungen werden mit vormontierten Schrauben ge- liefert.
  • Seite 73 Minitron - Inkubationsschüttler Bedienung Schraubengrößen ACHTUNG Werden für die Montage der Halterungen zu lange Schrauben verwendet, stehen diese auf der Unterseite des Tablars hervor. Dadurch kann das Tablar nicht mehr richtig eingesetzt und fi- xiert werden. Müssen verloren gegangene Befestigungsschrauben ersetzt werden, unbedingt die im Folgenden spezifizierten Schrauben verwenden.

  • Seite 74: Hinweise Für Das Beladen Des Tablars

    Minitron - Inkubationsschüttler Bedienung 7.2.5 Hinweise für das Beladen des Tablars Beim Beladen des Tablars folgende Hinweise beachten: Kultivierungsgefäße symmetrisch und in der Mitte des Tablars  platzieren. Stehen die Gefäße über den Rand des Tablars hinaus, so  kann durch Kollision mit der Innenwand das Gerät beschädigt werden oder die Gefäße können brechen.
  • Seite 75 Minitron - Inkubationsschüttler Bedienung ACHTUNG Werden dauerhaft zu hohe oder zu tiefe Beladungsgewichte ge- wählt, kann dies zu erhöhtem Verschleiß des Geräts führen. Kurzfristige Abweichungen der Beladungsgewichte nach oben oder unten haben indes keinen erhöhten Verschleiß zur Folge. 22. Juli 2019...

  • Seite 76: Übersicht Über Die Anzeige- Und Bedienelemente

    Minitron - Inkubationsschüttler Bedienung 7.3 Übersicht über die Anzeige- und Bedienelemente Kompletter Anzeigebereich Kompletter Bedienbereich Oberes Anzeigenfeld: Parameter Soll-/Istwerte Oberes Bedienfeld: Einstellen der Parameter (Temperatur, Licht); Zeit Time 1, (erster T (Temperatur, Licht), Zeit Time 1 (erster mer) Timer) Fehler- und Warnmeldungen sowie Alarm...

  • Seite 77: Anzeigebereich

    Minitron - Inkubationsschüttler Bedienung 7.3.1 Anzeigebereich Der komplette Anzeigebereich Der Anzeigebereich wird von den beiden alphanumerischen Anzei- genfeldern dominiert, über die Soll- oder Istwerte sowie verschie- dene Meldungen (z. B. Störungsmeldungen) kommuniziert werden. Zwischen den alphanumerischen Anzeigenfeldern befindet sich das Anzeigenfeld für die Alarm-, Warn- und Fehlermeldungen.

  • Seite 78: Timer-Anzeigen

    Minitron - Inkubationsschüttler Bedienung 7.3.2 Timer-Anzeigen Im oberen und unteren Anzeigenfeld Alle Anzeigen mit Bezug auf die Timer-Funktion – mit Ausnahme der einzustellenden Zeitdauer – sind in Blau gehalten. Im oberen Anzeigenfeld leuchtet das Symbol Time 1, wenn in der Timer-Funktion (siehe unten) der Parameter-Sollwert für die zu...

  • Seite 79: Alarm-, Fehler- Und Warn- Anzeigen

    Minitron - Inkubationsschüttler Bedienung Sie zeigen auch an, für welche Phase die Parameter-Sollwerte ein- gegeben werden können oder die Istwerte angezeigt werden. 7.3.3 Alarm-, Fehler- und Warn- Anzeigen Zwischen dem oberen und unteren alphanumerischen Anzeigen- feld befindet sich ein separates Feld, das Alarme sowie Fehler- und Warnmeldungen in roter Schrift anzeigt.

  • Seite 80: Bedienbereich

    Minitron - Inkubationsschüttler Bedienung 7.3.4 Bedienbereich Über die Tasten im Bedienbereich lassen sich die Parameter und die Timer-Funktion auswählen und einstellen. Deshalb ist der Be- reich in orange (Parameter, Einstellungsmenü) und blaue (Timer) Auswahl-Tasten und weiße Einstell-Tasten unterteilt. Die weißen Einstell-Tasten sind doppelt vorhanden, da sie in ein- em oberen und einem unteren, jeweils dem entsprechenden Anzei- genfeld zugeordneten Bedienfeld angeordnet sind.
  • Seite 81 Minitron - Inkubationsschüttler Bedienung Einstell-Tasten Nach Drücken der SET-Taste können beim angewählten Parame- ter oder Timer die Werte eingegeben werden. Im entsprechenden Anzeigenfeld leuchtet dann das Symbol Set- point. Mit der Plus-Taste werden die Parameter-Sollwerte oder die Zeit nach oben verändert.

  • Seite 82: Parameter Einstellen, Ein- Und Ausschalten

    Minitron - Inkubationsschüttler Bedienung 7.4 Parameter einstellen, ein- und ausschalten Wurde das Gerät über den Netzschalter eingeschaltet und ist die Initialisierungssequenz abgeschlossen, können die verschiedenen Parameter des Geräts eingestellt und eingeschaltet werden. 7.4.1 Übersicht über die Parameter Temperatur (Temp) Der Parameter Temperatur (Temp) gehört zur Grundausstattung.
  • Seite 83 Minitron - Inkubationsschüttler Bedienung Drehzahl (RPM) Der Parameter Drehzahl (RPM) gehört zur Grundausstattung. Beim Einstellen wird auf der Anzeige die als Sollwert eingegebene Drehzahl in min in ganzen Zahlen angegeben. INFORMATION Die maximal zulässige Drehzahl hängt vom Hub, der Position in einem Stapel (oberes oder unteres Gerät) und der Beladung...

  • Seite 84: Parameter-Sollwerte Einstellen

    Minitron - Inkubationsschüttler Bedienung 7.4.2 Parameter-Sollwerte einstellen Um die Parameter-Sollwerte einzustellen, wie folgt vorgehen: Mit der Blättern-Taste (1) das gewünschte Parameter-Paar Arbeitsschritte anwählen. Auf dem Anzeigenfeld werden die aktuellen Istwerte der aus- gewählten Parameter angezeigt. Um die Programmierung zu aktivieren, die obere oder untere SET-Taste (2) drücken, je nachdem, welcher Parameter ein-...

  • Seite 85: Parameter Ein-/Ausschalten

    Minitron - Inkubationsschüttler Bedienung 7.4.3 Parameter ein-/ausschalten Parameter einschalten Um einen Parameter einzuschalten, wie folgt vorgehen: INFORMATION Wird der Parameter direkt nach dem Eingeben des Sollwerts eingeschaltet, entfallen die Schritte 1 und 2. Arbeitsschritte Mit der Blättern-Taste (1) das gewünschte Parameter-Paar anwählen.

  • Seite 86: Timer-Funktion

    Minitron - Inkubationsschüttler Bedienung INFORMATION Die Parameter benötigen eine gewisse Zeit, um den eingestell- ten Sollwert zu erreichen. Bis dieser erreicht ist, erscheinen die Hinweise High oder Low, je nachdem ob der Istwert höher oder tiefer als der Sollwert ist.
  • Seite 87 Minitron - Inkubationsschüttler Bedienung Timer-Anzeigen Ist die Timer-Funktion aktiv, wird dies durch die folgenden Symbole angezeigt: Das Funktionssymbol Timer leuchtet, sobald die Timer-Funktion aktiv ist bzw. der Timer programmiert werden kann. Die Symbole Time 1 und Time 2 zeigen an, dass die Laufzeit der Phase 1 (Time 1) bzw.
  • Seite 88 Minitron - Inkubationsschüttler Bedienung Einmaliger Wechsel von Phase 1 zu 2 Wird das Gerät auf diese Weise programmiert, ändern sich die Sollwerteinstellungen der Parameter für den Kultivierungsprozess nach Ablauf der eingegebenen Zeitdauer. Das Gerät läuft danach unter Verwendung der für die zweite Phase eingegebenen Soll- werte weiter, bis das Gerät durch Ausschalten der Parameter ge-...
  • Seite 89 Minitron - Inkubationsschüttler Bedienung Zyklischer Wechsel zwischen Phase 1 und 2 Wird das Gerät auf diese Weise programmiert, werden zwei unter- schiedliche Parametereinstellungen in einem genau terminierten Zyklus endlos wiederholt. Die beiden Intervalle (Phase 1 und Phase 2) wechseln sich ab, bis der Kultivierungsprozess durch Ausschalten der Parameter manuell gestoppt wird.
  • Seite 90 Minitron - Inkubationsschüttler Bedienung Schematische Darstellung Timer-Programmierung Seite 88 von 144 22. Juli 2019...

  • Seite 91: Timer Programmieren - Einmaliger Wechsel

    Minitron - Inkubationsschüttler Bedienung 7.5.2 Timer programmieren - einmaliger Wechsel Die Programmierung des Timers für einen einmaligen Wechsel setzt sich aus folgenden Schritten zusammen: Zeitdauer für die erste Phase (Time 1) einstellen. Sollwerte der Parameter für die erste Phase einstellen und Parameter einschalten.
  • Seite 92 Minitron - Inkubationsschüttler Bedienung Mit der ON/OFF-Taste auf dem oberen Bedienfeld den Timer (Time 1) einschalten. Auf der oberen alphanumerischen Anzeige erscheint kurz die Meldung on, gefolgt von der eingestellten Zeit. Auf dem separaten Timer-Anzeigenfeld leuchten die Symbole Timer und Phase 1.
  • Seite 93 Minitron - Inkubationsschüttler Bedienung Timer für die zweite Phase prüfen Mit der TIMER-Taste zu den Einstellungen des Timers für die zweite Phase (Time 2) wechseln. Auf der unteren alphanumerischen Anzeige erscheint der zu- letzt eingestellte Wert für die Zeit oder 00:00, wenn keine Zeit eingegeben wurde.
  • Seite 94 Minitron - Inkubationsschüttler Bedienung 10. Die gewünschten Sollwerte der Parameter mit der entspre- chenden Plus- oder Minus-Taste einstellen und die Parame- ter mit der ON/OFF-Taste einschalten. Auch hier können die Zeiteinstellung und die installierten Pa- rameter mit der Blättern-Taste beliebig oft angewählt werden.
  • Seite 95 Minitron - Inkubationsschüttler Bedienung 13. Mit der Blättern-Taste abschließen, um die Timer-Program- mierung zu verlassen. Wird die Blättern-Taste nicht gedrückt, wechselt die Anzeige nach 60 Sekunden automatisch zum normalen Betriebsmo- dus. Die Anzeige springt auf die Darstellung der Istwerte der bei- den ersten Parameter.

  • Seite 96: Timer Programmieren - Zyklischer Wechsel

    Minitron - Inkubationsschüttler Bedienung 7.5.3 Timer programmieren - zyklischer Wechsel Die Programmierung des Timers für einen zyklischen Wechsel setzt sich aus folgenden Schritten zusammen: Zeitdauer für die erste Phase (Time 1) einstellen. Sollwerte der Parameter für die erste Phase einstellen und Parameter einschalten.

  • Seite 97: Zeitdauer Bei Aktivierter Timer-Funktion Ändern

    Minitron - Inkubationsschüttler Bedienung 7.5.4 Zeitdauer bei aktivierter Timer-Funktion ändern Sollte es erforderlich sein, die Zeitdauer der beiden Phasen zu än- dern, können beide Timer neu programmiert werden. Arbeitsschritte Mit der TIMER-Taste die Timer-Funktion anwählen. Durch erneutes Drücken der TIMER-Taste in den Modus der Timer-Programmierung wechseln.

  • Seite 98: Parameter-Sollwerte Bei Aktivierter Timer-Funktion Einsehen Und Ändern

    Minitron - Inkubationsschüttler Bedienung 7.5.5 Parameter-Sollwerte bei aktivierter Timer-Funktion einsehen und ändern Vor allem bei einem längeren Kultivierungsprozess im Zyklus-Mo- dus könnte der Bedarf bestehen, die Parameter-Sollwerte nach einer gewissen Zeit zu ändern. Parameter-Sollwerte der aktiven Phase Welche Phase gerade aktiv ist, wird auf dem separaten Timer-An- zeigenfeld mit den blinkenden Symbolen Phase 1 oder Phase 2 angegeben.

  • Seite 99: Timer-Funktion Abbrechen

    Minitron - Inkubationsschüttler Bedienung Parameter-Sollwerte einer beliebigen Phase Arbeitsschritte Mit der TIMER-Taste die gewünschte Phase auswählen. Nach einmaligem Drücken der TIMER-Taste erscheint  die Restlaufzeit der aktiven Phase mit der Meldung run. Nach zweimaligem Drücken der TIMER-Taste erscheint  die eingestellte Zeit der ersten Phase (Time 1).
  • Seite 100 Minitron - Inkubationsschüttler Bedienung Mit der ON/OFF-Taste auf dem unteren Bedienfeld die Timer- Funktion ausschalten. Auf der alphanumerischen Anzeige erscheinen die beiden Meldungen Strt und OFF und auf dem separaten Timer-Anzei- genfeld leuchten die Symbole Timer und eventuell Zyklus. Mit der Blättern-Taste abschließen.

  • Seite 101: Einstellungsmenü (Option-Funktion)

    Minitron - Inkubationsschüttler Bedienung 7.6 Einstellungsmenü (Option-Funktion) Das Einstellungsmenü ermöglicht es grundlegende Geräteeinstel- lungen anzupassen. Um das Einstellungsmenü des Geräts zu öff- nen, wie folgt vorgehen: Arbeitsschritte Die OPTION-Taste mindestens 2 Sekunden lang drücken. Auf der oberen Anzeige erscheint die Meldung OPt mit den Symbolen Setpoint und High.

  • Seite 102: Oberen Grenzwert Der Temperatur Einstellen

    Minitron - Inkubationsschüttler Bedienung 7.6.2 Oberen Grenzwert der Temperatur einstellen Anzeige oben: OPt, Temp, Setpoint und High Die maximale Temperatur, die als Sollwert eingegeben werden kann, kann eingeschränkt werden. Dazu die SET-Taste drücken (der Schriftzug Setpoint erscheint) und anschließend mit der Plus- oder Minus-Taste die gewünschte Maximaltemperatur eingeben.

  • Seite 103: Tastatursperre (Mit Pin) Ein- Oder Ausschalten

    Minitron - Inkubationsschüttler Bedienung INFORMATION Beim Öffnen der Tür wird der Schütteltisch automatisch mit der maximalen Bremskraft gestoppt, unabhängig davon, welche Bremskraft eingestellt wurde. 7.6.5 Tastatursperre (mit PIN) ein- oder ausschalten Anzeige oben: OPt und PIN Um zu verhindern, dass nicht-autorisierte Personen Eingaben an der Bedieneinheit tätigen, kann die Tastatur mithilfe einer PIN ge-...

  • Seite 104: Innenraumbeleuchtung Einstellen

    Minitron - Inkubationsschüttler Bedienung 7.6.7 Innenraumbeleuchtung einstellen Anzeige oben: OPT und Light Das Verhalten der Innenraumbeleuchtung kann eingestellt werden. Dazu die SET-Taste drücken (der Schriftzug Setpoint erscheint) und anschließend mit der ON/OFF-Taste das gewünschte Verhal- ten auswählen. Folgende Einstellungen sind möglich: Auto: Die Beleuchtung wird durch Drücken einer beliebigen...

  • Seite 105: Datenaustausch Über Ethernet Einstellen

    Minitron - Inkubationsschüttler Bedienung 7.6.9 Datenaustausch über Ethernet einstellen Anzeige oben: OPt, EXTERN und Wireless Ob und in welche Richtung Daten über die Ethernet-Schnittstelle gesendet werden können, kann eingestellt werden. Dazu die SET- Taste drücken (der Schriftzug Setpoint erscheint) und anschlie- ßend mit der ON/OFF-Taste die gewünschte Einstellung auswäh-...

  • Seite 106: Türalarm Ein- Oder Ausschalten

    Minitron - Inkubationsschüttler Bedienung 7.6.11 Türalarm ein- oder ausschalten Anzeige oben: doAL Das Gerät verfügt über einen Türalarm. Dieser wird ausgelöst, so- bald die Tür zu lange geöffnet ist. Um den Türalarm ein- oder aus- zuschalten, die SET-Taste (der Schriftzug Setpoint erscheint) und anschließend die ON/OFF-Taste drücken.

  • Seite 107: Gerät Über Eve Bedienen

    Minitron - Inkubationsschüttler Bedienung 7.8 Gerät über eve ® bedienen INFORMATION Für detaillierte Informationen zur Bedienung des Geräts über die mit eve mitgelieferte Dokumentation beachten. ® ® Das Gerät bietet die Möglichkeit, über die Ethernet-Schnittstelle von einem externen Computer aus bedient zu werden. Dazu wird die Plattform-Software für Bioprozesse eve...

  • Seite 108: Verhalten Des Geräts Bei Einem Stromunterbruch

    Minitron - Inkubationsschüttler Bedienung Anzeigen am Gerät Wird das Gerät über eve angesteuert, wird dies am Gerät wie ® folgt angezeigt: Während das Gerät in eve ® erfasst wird, blinkt die Innen-  raumbeleuchtung des Geräts. Dies dient insbesondere zur Identifikation der Geräteeinheit bei gestapelten Geräten.

  • Seite 109: Störungsbehebung

    Minitron - Inkubationsschüttler Störungsbehebung 8 Störungsbehebung Im folgenden Kapitel sind mögliche Ursachen für Störungen und die Arbeiten zur ihrer Beseitigung beschrieben. Störungsmeldungen Das Gerät unterscheidet zwischen Alarmen (ALARM) und Fehler- meldungen (ERROR): Alarme beziehen sich auf Fehler beim Prozess, wie zum ...
  • Seite 110 Minitron - Inkubationsschüttler Störungsbehebung INFORMATION Ein Alarm wird erst dann ausgelöst, wenn sich der Wert des Pa- rameters für eine bestimmte Zeit nicht mehr ändert. Tritt eine Schwankung auf, wird der Zähler für das Auslösen des Alarms wieder zurückgesetzt. Temperatur zu hoch/tief Der Alarm wird nach 20 Minuten ausgelöst, wenn die Abweichung...

  • Seite 111: Alarmmeldung Restarted

    Minitron - Inkubationsschüttler Störungsbehebung 8.1.2 Alarmmeldung RESTARTED Die Alarmmeldung RESTARTED erscheint, wenn sich das Gerät nach einem Stromausfall auf Basis der gespeicherten Parameter selbst wieder eingeschaltet hat. Das Gerät läuft nach dem Wiederherstellen der Stromversorgung automatisch mit denselben Parametern an, um Schäden an den Kulturen durch einen ungewollten Abbruch des Prozesses zu ver- hindern.
  • Seite 112 Minitron - Inkubationsschüttler Störungsbehebung Oben Unten In Verbindung mit dem Parameter Temperatur (Symbol Temp leuchtet) Error 1, Temperature High Es wird eine Temperatur von über 100 °C gemessen. Error 1, Temperature Low: Es wird eine Temperatur von unter 0 °C gemessen.
  • Seite 113 Minitron - Inkubationsschüttler Störungsbehebung Oben Unten In Verbindung mit dem Parameter Luftfeuchtigkeit (Symbol Humid leuchtet) Sensor Error Der Feuchtesensor liefert keine Messergebnisse (Feuchtesensor ist nicht angeschlossen oder defekt). O Error Die Wasserversorgung für die Befeuchtung ist unterbrochen (lee- rer Wassertank, defekter Schlauch oder defekte Pumpe des Dampferzeugers).

  • Seite 114: Störungstabellen

    Minitron - Inkubationsschüttler Störungsbehebung Oben Unten In Verbindung mit der Steuerung Program Error Aufgrund einer neuen Programmversion, Problemen mit dem EEProm oder Problemen mit einer der internen Datenbusse wurde das EEProm initialisiert. Nach Auftreten dieser Störung könnte eine erneute Kalibrierung der Temperaturmessung erforderlich sein.
  • Seite 115 Minitron - Inkubationsschüttler Störungsbehebung Störung Innenraumbeleuchtung funktioniert nicht. Mögliche Ursache Maßnahmen Personal Innenraumbeleuchtung ist de- Innenraumbeleuchtung aktivieren (siehe Kapitel Bediener aktiviert. 7.6.7, Seite 102). LED-Einheit der Innenraum- Infors-Vertretung kontaktieren. Infors-Servicetechniker beleuchtung ist defekt. oder Vertragshändler Störungen in Verbindung mit Parameter Drehzahl Störung...
  • Seite 116 Minitron - Inkubationsschüttler Störungsbehebung Den Tisch oder das Gerät (verstellbarer Fuß am Gerät steht nicht gerade. Bediener Sockel) nivellieren. Unterbau (Tisch) ist zu Gerät auf einen stabilen Tisch oder auf den Bo- Bediener schwach. den stellen. Störung Schüttelantrieb beschleunigt zu schnell oder läuft zu schnell.
  • Seite 117 Minitron - Inkubationsschüttler Störungsbehebung INFORMATION Das Nachmessen der Temperatur ergibt nur bei Verwendung von kalibrierten Messgeräten und bei Messung an von Infors vorgegebenen Punkten verlässliche Aussagen. Eine Messung an undefinierten Stellen im Gehäuse wird zu keinen verwertba- ren Daten führen.
  • Seite 118 Minitron - Inkubationsschüttler Störungsbehebung Störungen in Verbindung mit Parameter Luftfeuchtigkeit Störung Wasserversorgung für die Befeuchtung ist unterbrochen. Mögliche Ursache Maßnahmen Personal Wasserbehälter leer. Wasserbehälter auffüllen. Bediener Lufteinschluss zwischen nas- Nassen Filter durch trockenen ersetzen. Bediener sem Filter und Reservoir. Ventil defekt.

  • Seite 119: Störungen Beheben

    Minitron - Inkubationsschüttler Störungsbehebung 8.3 Störungen beheben 8.3.1 Gerätesicherungen ersetzen INFORMATION Die Gerätesicherungen dürfen ausschließlich durch gleich be- messene Sicherungen ersetzt werden. Für Informationen zu den Anforderungen an die Sicherungen siehe Kapitel 12.2 "Spezifi- kationen Basisgerät", Seite 126. Um eine defekte Gerätesicherung zu ersetzen, wie folgt vorgehen: Arbeitsschritte Gerät ausschalten und Netzstecker ziehen.

  • Seite 120: Wartung Und Reinigung

    Minitron - Inkubationsschüttler Wartung und Reinigung 9 Wartung und Reinigung WARNUNG Um lebensgefährliche Stromschläge zu verhindern, das Gerät bei allen Wartungs- und Reinigungsarbeiten immer ausschalten und vom Netz trennen. 9.1 Wartung Das Gerät ist weitestgehend wartungsfrei. Damit reduziert sich der Aufwand für den Unterhalt auf gewisse regelmäßige Kontrollen und...

  • Seite 121: Reinigung Und Desinfektion

    Minitron - Inkubationsschüttler Wartung und Reinigung 9.2 Reinigung und Desinfektion Wenn Stoffe, insbesondere gesundheitsgefährdende Substanzen, auf dem oder in das Gerät verschüttet worden sind, muss das Ge- rät gründlich gereinigt und desinfiziert werden. Das Gerät sollte zudem routinemäßig in regelmäßigen Abständen gereinigt und desinfiziert werden, um einen störungsfreien Betrieb sicherzustel-...
  • Seite 122 Minitron - Inkubationsschüttler Wartung und Reinigung Spritzwasser Beim Reinigen der Bodenwanne lediglich einen nassen Lappen verwenden, niemals Wasser in die Wanne gießen. Vermeiden, dass Spritzwasser in die Lager gelangt. Nach dem Reinigen das Gerät, insbesondere der Innenraum und die Bodenwanne, mit einem Tuch trocken reiben.

  • Seite 123: Desinfektion

    Minitron - Inkubationsschüttler Wartung und Reinigung Durch leichtes Verschieben des Schütteltisches die Gewinde- löcher im Flansch mit den Bohrungen im Tisch zur Deckung bringen. Die vier Schrauben über Kreuz (Reihenfolge: hinten, vorn, rechts, links) einsetzen und fest anziehen. 9.2.2 Desinfektion Zur Wischdesinfektion ausschließlich quaternäre Ammoniumver-...

  • Seite 124: Transport Und Lagerung

    Minitron - Inkubationsschüttler Transport und Lagerung 10 Transport und Lagerung Die Anlieferung sowie der Transport zum Montageort erfolgt aus- schließlich durch Infors-Mitarbeiter oder durch von Infors autori- sierte Personen. Dennoch kann es vorkommen, dass das Personal des Betreibers im Rahmen von innerbetrieblichen Transporten mit Transportauf- gaben betraut wird.

  • Seite 125: Demontage Und Entsorgung

    Minitron - Inkubationsschüttler Demontage und Entsorgung 11 Demontage und Entsorgung Nachdem das Gebrauchsende erreicht ist, muss das Gerät demon- tiert und einer umweltgerechten Entsorgung zugeführt werden. INFORMATION Wird das Gerät zur Demontage oder Entsorgung an den Her- steller zurückgesendet, ist es zur Sicherheit aller Beteiligten und aufgrund gesetzlicher Bestimmungen notwendig, dass eine rechtskonforme Dekontaminationserklärung vorliegt.

  • Seite 126: Entsorgung

    Minitron - Inkubationsschüttler Demontage und Entsorgung 11.2 Entsorgung Sofern keine Rücknahme- oder Entsorgungsvereinbarung getrof- fen wurde, zerlegte Bestandteile der Wiederverwertung zuführen: Metalle verschrotten.  Kunststoffelemente zum Recycling geben.  Übrige Komponenten nach Materialbeschaffenheit sortiert ent-  sorgen. WARNUNG Elektroschrott, Elektronikkomponenten, Schmier- und andere Hilfsstoffe unterliegen der Sondermüllbehandlung und dürfen...

  • Seite 127: Technische Daten Und Spezifikationen

    Minitron - Inkubationsschüttler Technische Daten und Spezifikationen 12 Technische Daten und Spezifikationen 12.1 Maßbilder Seiten- und Rückansicht Grundgerät ohne Optionen Seitenansicht mit LED-Beleuchtung und Direktdampfbefeuch- tung) Alle Abmessungen in mm 22. Juli 2019 Seite 125 von 144...

  • Seite 128: Spezifikationen Basisgerät

    Minitron - Inkubationsschüttler Technische Daten und Spezifikationen 12.2 Spezifikationen Basisgerät 12.2.1 Gewicht und Abmessungen Masse Angabe Wert Einheit Gerät mit 25 mm Hub 75 kg Gerät mit 50 mm Hub 77 kg Außenmaße Angabe Wert Einheit Breite 800 mm Tiefe 623 mm (Tür geschlossen)

  • Seite 129: Elektrische Anschluss- Und Leistungswerte

    Minitron - Inkubationsschüttler Technische Daten und Spezifikationen 12.2.2 Elektrische Anschluss- und Leistungswerte Angabe Typ 230 V Typ 115 V Einheit Wert Spannung Frequenzbereich 50 / 60 max. Leistungsaufnahme max. Stromaufnahme Sicherungen 10,0 (5 x 20 mm, träge) Überspannungskategorie 12.2.3 Anschlüsse und Schnittstellen...

  • Seite 130: Emissionen

    Minitron - Inkubationsschüttler Technische Daten und Spezifikationen 12.2.5 Emissionen Angabe Wert Einheit Schalldruck 35 dB(C) 12.2.6 Betriebsbedingungen Angabe Wert Einheit Temperaturbereich 10 bis 32 °C Relative Luftfeuchte, nicht kon- 10 bis 85 % densierend Betriebsstandort max. 2000 M. ü. M.

  • Seite 131: Betriebs- Und Hilfsstoffe

    Minitron - Inkubationsschüttler Technische Daten und Spezifikationen 12.2.8 Betriebs- und Hilfsstoffe ACHTUNG Durch den Einsatz falscher Hilfsstoffe können Sachschäden in erheblicher Höhe entstehen. Nur die vom Hersteller vorgeschriebenen Hilfsstoffe entspre- chend der nachfolgenden Tabelle verwenden. Angabe Erlaubte Produkte Kühlflüssigkeit Zugelassen für den Le- ...
  • Seite 132 Minitron - Inkubationsschüttler Technische Daten und Spezifikationen Einzelgerät Beladung Füllung Hub 25 mm Hub 50 mm 12 x 500 ml Erlenmeyer o. Schikanen ⅓ 400 min 340 min 8 x 1000 ml Erlenmeyer o. Schikanen ⅓ 380 min 310 min 5 x 2000 ml Erlenmeyer o.

  • Seite 133: Parameter Temperatur (Heizung Und Lüftung)

    Minitron - Inkubationsschüttler Technische Daten und Spezifikationen 12.3.2 Parameter Temperatur (Heizung und Lüftung) Angabe Wert Einheit Leistung Heizung 350 W Einstellbereich 4,0 bis 65,0 °C Inkrement 0,1 °C Tiefste Temperatur 5,0 °C (über Umgebungstemperatur, ohne optio- nale Kühlung) Höchste Temperatur 65,0 °C...

  • Seite 134: Externe Kühlung

    Minitron - Inkubationsschüttler Technische Daten und Spezifikationen 16,0 °C unter Raumtempera- Tiefste erreichbare Temperatur tur, minimal 4,0 °C Kühlleistung bei 20 °C Raumtemperatur 12.4.2 Externe Kühlung Anschlussdaten Angabe Wert Einheit Anschlussdruck (Eingang) max. 4,0 bar Erforderliche Kühlleistung 200 bis 300 Außen-Ø...

  • Seite 135: Direktdampfbefeuchtung

    Minitron - Inkubationsschüttler Technische Daten und Spezifikationen 12.4.3 Direktdampfbefeuchtung Abmessungen Gehäuse Angabe Wert Einheit Höhe 340 mm Tiefe 80 mm Breite 200 mm Diverses Angabe Wert Einheit Zusätzliche Masse 3,5 kg Wasserverbrauch 5,0 g/h Einsatzbereich Temperatur 28 bis 40 °C...

  • Seite 136: Co 2 -Regelung

    Minitron - Inkubationsschüttler Technische Daten und Spezifikationen Spezifikationen zum Anschluss / Wasserqualität Angabe Wert Einheit Anschluss (Schlauch Ø) 6 bis 7 mm Eingangsdruck 0 bis 0,3 bar Wasserhärte < 0,01, CaCO mmol/l äquivalent Leitfähigkeit Wasser min. 5 / max. 20 μS/cm...

  • Seite 137: Led-Beleuchtung

    Minitron - Inkubationsschüttler Technische Daten und Spezifikationen Vaisala CO -Sensor Angabe Wert Einheit Sensortyp GMP251 Messbereich 0 bis 20 % Genauigkeit ± 0,1 % CO (bei 1013 hPa, 25) Soll- und Istwerte CO Angabe Wert Einheit Einstellbereich 0 bis 20 %...
  • Seite 138 Minitron - Inkubationsschüttler Technische Daten und Spezifikationen Temperaturbereich Angabe Wert Bei 80 bis 100 % Lichtintensität 16 °C unter RT bis 45 °C Bei 0 bis 80 % Lichtintensität 16 °C unter RT bis 65 °C Spezifikation des Lichts Wellenlänge in nm Emissionsspektrum der warmweißen LEDs...

  • Seite 139: Übersicht Der Massen Mit Optionen

    Minitron - Inkubationsschüttler Technische Daten und Spezifikationen 12.4.6 Übersicht der Massen mit Optionen Masse Angabe Wert Einheit Basisgerät 25 mm Hub 75,0 kg Basisgerät 50 mm Hub 77,0 kg Sockel 120 mm 7,5 kg Kühleinheit 9,0 kg Externe Kühlung 3,0 kg...

  • Seite 140: Eg-Konformitätserklärung

    Minitron - Inkubationsschüttler EG-Konformitätserklärung 13 EG-Konformitätserklärung Seite 138 von 144 22. Juli 2019...

  • Seite 141: Index

    Minitron - Inkubationsschüttler Index 14 Index Bedienbereich ........... 78 Ablassöffnung Bedienpanel Position ............26 Anzeigeelemente .......... 74 Spezifikation ..........127 Bedienelemente ..........74 Abmessungen Übersicht ............31 Basisgerät ........... 126 Bedienung Abstände ............65 -Regelung ..........38 Admin-Modus ........... 99 Direktdampfbefeuchtung .......
  • Seite 142 Minitron - Inkubationsschüttler Index -Regelung ERROR ............ 77, 107 anschließen ..........38 Erstinbetriebnahme .......... 63 bedienen ............38 Ethernet-Schnittstelle Funktionsbeschreibung ........ 37 Bedienung ..........105 Spezifikation ..........134 konfigurieren ..........103 Störung ............115 Position ............26 -Sensor Spezifikation ..........127 Position ............
  • Seite 143 Minitron - Inkubationsschüttler Index installieren ............. 63 IP-Schutzart ............ 128 lagern ............122 positionieren ..........65 Kabeldurchführung reinigen ............119 Aufbau ............44 transportieren ..........122 montieren ............45 warten ............118 Kältemittel ............131 Geräteeinstellungen ......... 99 Kennzeichnung des Schüttelhubs ....31 Gerätesicherung...
  • Seite 144 Minitron - Inkubationsschüttler Index Masse OPTION-Taste ..........78 Basisgerät ..........126 Ortsveränderung ..........63 Optionen ............. 137 Materialien ............. 127 Parameter Maximale Drehzahlen ausschalten ..........83 Einzelgerät ..........130 -Konzentration (CO ) ......80 Gestapelte Geräte ........130 Drehzahl (RPM) ..........81 mit Mikrotiter-Box .........
  • Seite 145 Minitron - Inkubationsschüttler Index Schüttelantrieb LED-Beleuchtung ........135 Schüttelantrieb ..........129 Fehlermeldungen ........110 Sticky Stuff Funktionsbeschreibung ......... 23 Spezifikation ..........129 Maximale Drehzahlen ........56 Störung ............113 Übersicht ............53 Schüttelhub Störungen ............107 Kennzeichnung ..........31 Allgemeine Störungen ......109, 112 Spezifikation ..........
  • Seite 146 Minitron - Inkubationsschüttler Index Funktionsbeschreibung ........ 24 Lagerung ............ 122 Spezifikation ..........131 Universaltablar ..........47 Störung ............114 Unterbau Throw ............... 31 Gummifüße ........... 28 Timer-Funktion Sockel, 12 cm ..........29 abbrechen ............ 97 Anzeigen ............76 Ventilationsöffnung .......... 27 ein-/ausschalten .........

Inhaltsverzeichnis
