Minitron - Inkubationsschüttler
Bedienung
7.2.4

Halterungen montieren

2
Arbeitsschritte
Seite 70 von 144
ACHTUNG
Die Gewindebohrungen des Tablars können beschädigt werden,
wenn die Befestigungsschrauben schief in die Gewinde einge-
schraubt werden.
– Schrauben senkrecht auf die Bohrlöcher setzen.
– Auf Leichtgängigkeit beim Einschrauben achten.
ACHTUNG
Sämtliche Halterungen werden mit vormontierten Schrauben ge-
liefert. Wird ein Reagenzglashalter oder eine Box für Mikrotiter-
Platten auf der Sticky Stuff Haftmatte platziert, besteht die Ge-
fahr, dass die hervorstehenden Schrauben die Haftmatte be-
schädigen.
Bevor Reagenzglashalter oder Boxen für Mikrotiter-Platten auf
der Sticky Stuff Haftmatte platziert werden, die Schrauben ent-
fernen.

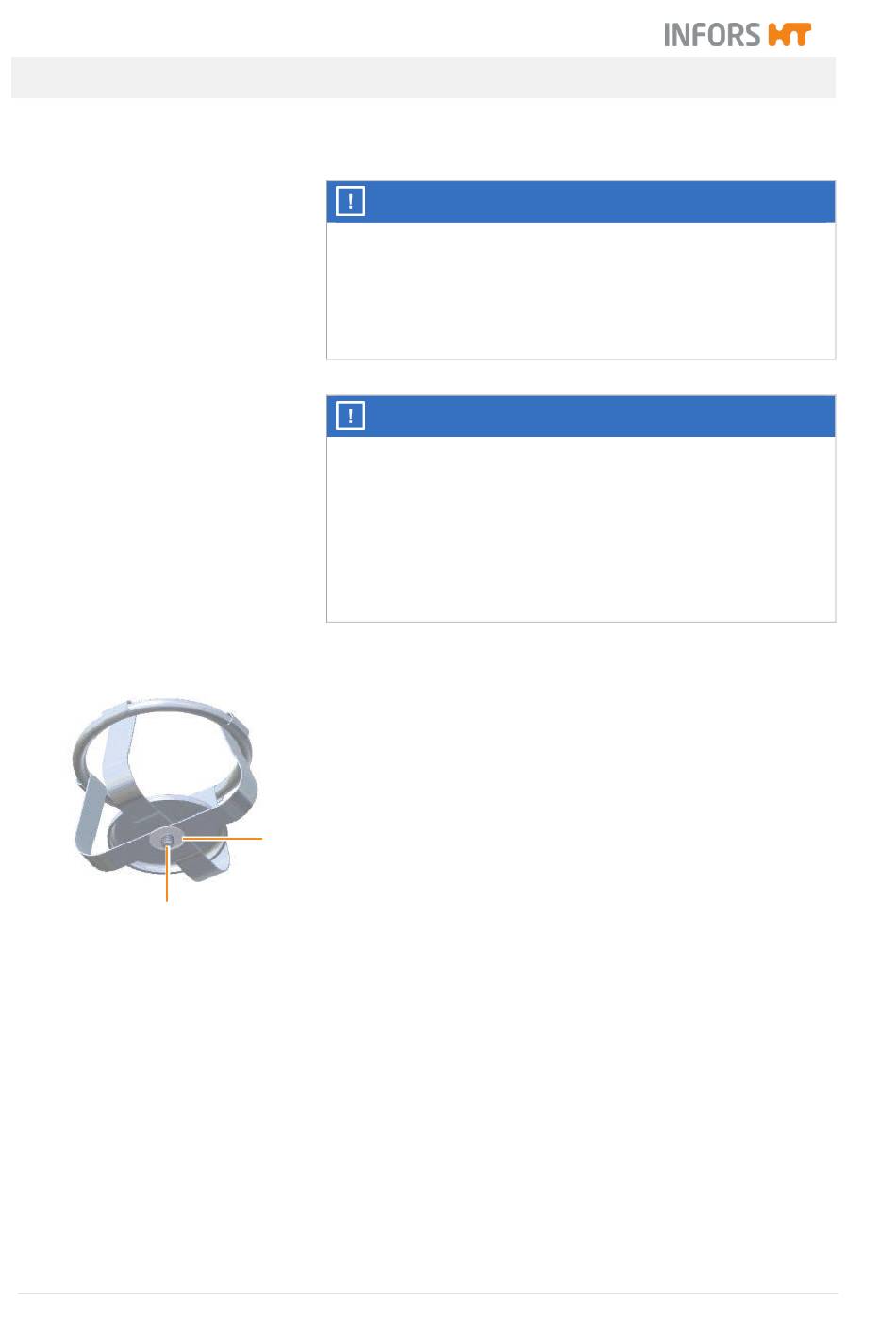

Halterung montieren
Klammern, Reagenzglashalter sowie Boxen für Mikrotiter-Platten
werden mit Schrauben auf dem Tablar fixiert. Die Schrauben (2)
sind bei Anlieferung bereits vormontiert. Je eine Flachdichtung an
der Unterseite (1) sichern die Schrauben, so dass diese nicht her-
ausfallen können. Für die Montage ausschließlich die mitgeliefer-
ten Schrauben oder Schrauben der gleichen Größe verwenden.
1
Um eine Halterung zu montieren, wie folgt vorgehen:
1. Flachdichtungen lockern.
2. Halterung auf dem Tablar positionieren.
3. Eine Schraube auf die Gewindebohrung im Tablar zentrieren
und lose eindrehen. Die Halterung muss sich weiterhin drehen
lassen.
4. Die Halterung so ausrichten, dass sämtliche Schrauben senk-
recht über der jeweiligen Gewindebohrung auf dem Tablar
liegen.
5. Schrauben lose eindrehen. Dabei sicherstellen, dass die
Schrauben gerade eingedreht werden und nicht verkanten.
6. Sämtliche Schrauben über Kreuz gleichmäßig festziehen.
