4.8.2

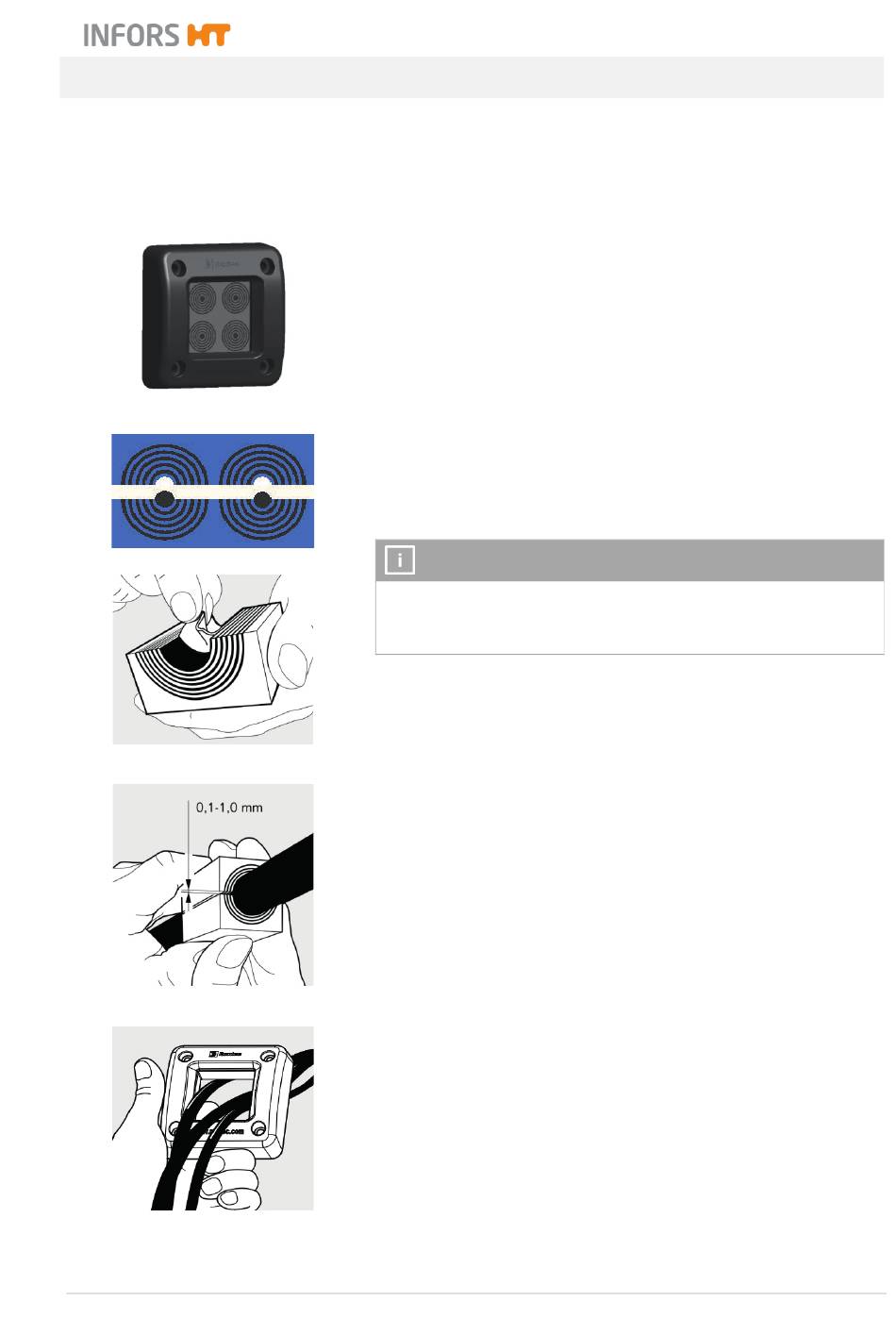

Kabeldurchführung anpassen und montieren
Arbeitsschritte
22. Juli 2019
1.
Rändelschrauben am Rahmen der Kabeldurchführung lösen.
2.
Kabeldurchführung abnehmen.
3.
Den blauen Innenteil aus dem Rahmen drücken.
4.
Die blauen Module in der Mitte teilen und so viele Lagen der
Segmente entnehmen, bis die Öffnung leicht kleiner ist als der
Durchmesser des Kabels oder Schlauches.
INFORMATION
Die herausgenommenen Teile der Segmente im mitgelieferten
Beutel aufbewahren. Sie dienen zum Wiederverschließen der
Schlauchdurchgänge, wenn diese nicht benötigt werden.
5.
Die Modulhälften um die Kabel und/oder Schläuche legen.
Die Modulhälften müssen so aufeinanderpassen, dass beim
Aufeinandersetzen ein ca. 0,1 bis 1,0 mm breiter Spalt zwi-
schen den Modulen verbleibt.
Dadurch ist sichergestellt, dass die Durchführung im montier-
ten Zustand ausreichend abdichtet.
6.
Schläuche und/oder Kabel durch die Öffnung des Rahmens
führen.
7.
Innerer Rand des Rahmens und die Modulteile gut mit dem
mitgelieferten Lubrikationsgel (Roxtec) einfetten.
Minitron - Inkubationsschüttler
Optionen
Seite 45 von 144
