4.7 Analogausgang

4.7.1

Aufbau und Funktion

4.7.2

Anschlussbelegung

Kanal Anschluss
1 Iout0 / AGND0
2 Iout1 / AGND1
3 Iout2 / AGND2
4 Iout3 / AGND3/4
5 Iout4 / AGND3/4
6 Iout5 / AGND5
7 Iout6 / AGND6/7
8 Iout7 / AGND6/7
22. Juli 2019
Das Gerät kann optional mit einem Analogausgangs-Modul ausge-
stattet werden. Dieses stellt 8 Kanäle zur Verfügung, über welche
Ist- und Sollwerte an ein externes Gerät übertragen werden kön-
nen.

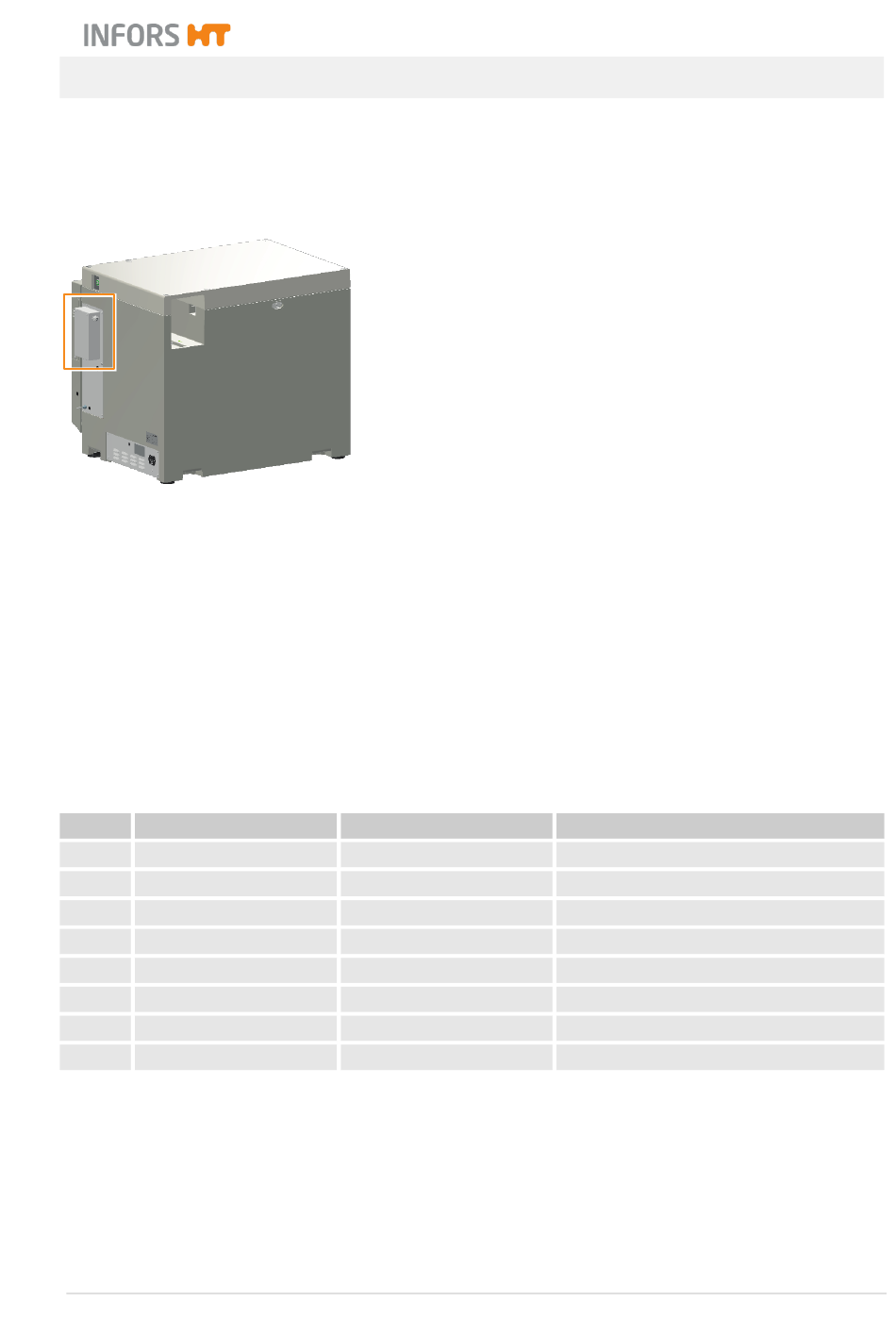

Das Ausgangsmodul befindet sich auf der rechten Seite in einem
eigenen Gehäuse. Der Signalbereich entspricht 4 – 20 mA bei ei-
ner Genauigkeit von ± 0.05 mA.
Das Kabel muss betreiberseitig konfektioniert und angeschlossen
werden. Zum Anschließen des Kabels kann der Deckel des Ge-
häuses durch Lösen der vier Innensechsrund-Schrauben (M4x6)
demontiert werden. Das Kabel wird durch eine Kabelverschrau-
bung aus dem Gehäuse geführt. Diese sichert das Kabel sowie
das Ausgangsmodul vor mechanischen Einflüssen und Feuchtig-
keit.
Die Anschlüsse des Ausgangsmodul sind wie folgt belegt:
Funktion
Temperatur Istwert
Temperatur Sollwert
Drehzahl Istwert
Drehzahl Sollwert
CO Istwert
2
CO Sollwert
2
Feuchte Istwert
Feuchte Sollwert
Minitron - Inkubationsschüttler
Signalbereich
0 % bis 100 % = 4 mA bis 20 mA
0 % bis 100 % = 4 mA bis 20 mA
0 min bis 500 min = 4 mA bis 20 mA
1 1
0 min bis 500 min = 4 mA bis 20 mA
1 1
0 % bis 20 % = 4 mA bis 20 mA
0 % bis 20 % = 4 mA bis 20 mA
0 % bis 100 % = 4 mA bis 20 mA
0 % bis 100 % = 4 mA bis 20 mA
Optionen
