3. Mise en service, utilisation

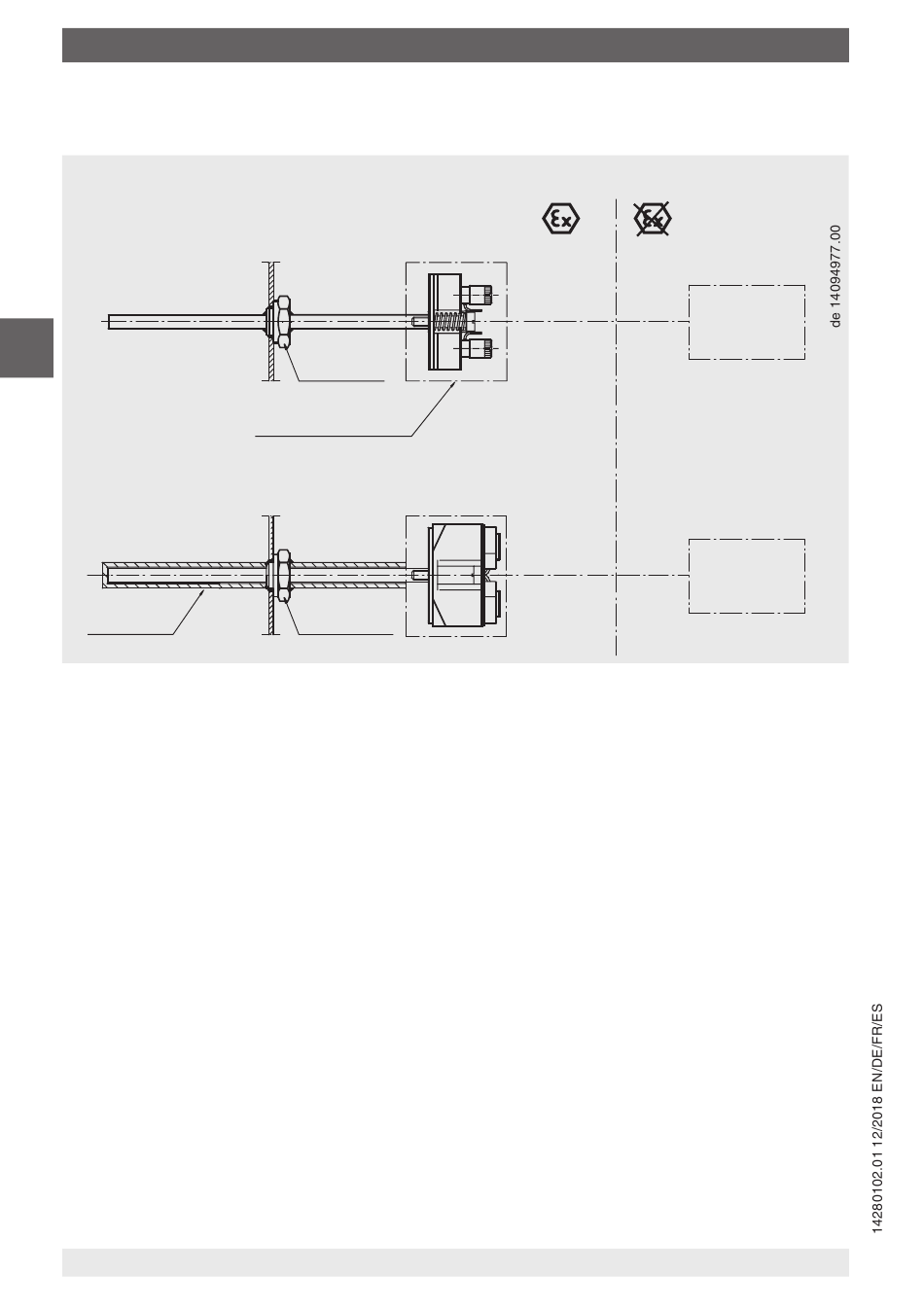

3.6.2 Méthodes possibles d'installation avec le marquage
II 1/2G Ex ia IIC T1 ... T6 Ga/Gb ou II 1/2D Ex ia IIIC T65 ... T125 °C Da/Db
Zones 0, 1, 2 ou
zones 20, 21, 22
FR
Doigt de gant
TWxx
L'extrémité du capteur ou du doigt de gant dépasse dans la zone 0. Le boîtier ou la tête
de raccordement est en zone 1 (zone 21) ou en zone 2 (zone 22). Un circuit de type Ex ib
suffit.
La séparation de zone est garantie si des raccords process suffisamment étanches (IP66
ou IP67) sont utilisés.
Les exemples de raccords process adéquats comprennent les brides industrielles
standardisées étanches aux gaz, les connexions filetées ou les connexions par tuyauterie.
Les raccords process, les doigts de gant ou les boîtiers utilisés doivent être fabriqués de
sorte qu'ils résistent à toutes les variables, telles que la température, les forces de flux, la
pression, la corrosion, la vibration et les chocs.
60 Informations complémentaires WIKA TR12/TC12, exécutions à sécurité intrinsèque (Ex i)
Zone ex
Zones 1, 2 ou
zones 21, 22
Raccord
process
Tête de raccordement/
boîtier de champ
Raccord
coulissant
Zone non ex
Tx12-B
Tx12-A
Option :
avec transmetteur
incorporé
par exemple T32
Tx12-B
Tx12-A
Equipement
électrique associé
Alimentation
intrinsèquement
sûre ou barrière
appropriée
Alimentation
intrinsèquement
sûre ou barrière
appropriée
