Inhaltszusammenfassung für WIKA TR12
- Seite 25 Inhalt Inhalt Allgemeines Sicherheit Technische Daten Aufbau und Funktion Transport, Verpackung und Lagerung Inbetriebnahme, Betrieb Wartung und Reinigung Störungen Demontage, Rücksendung und Entsorgung WIKA Betriebsanleitung Typen TR12, TC12...
-
Seite 26: Allgemeines
Technische Änderungen vorbehalten. ■ Weitere Informationen: ■ - Internet-Adresse: www.wika.de / www.wika.com - zugehöriges Datenblatt: TE 60.16 (TR12-A), TE 60.17 (TR12-B, TR12-M), TE 65.16 (TC12-A), TE 65.17 (TC12-B, TC12-M) - Anwendungsberater: Tel.: +49 9372 132-0 Fax: +49 9372 132-406 info@wika.de Symbolerklärung... -
Seite 27: Abkürzungen
Diese Widerstandsthermometer und Thermoelemente dienen zur Temperaturmessung in industriellen Anwendungen. Sie können mit einer Vielzahl von Schutzrohrbauformen kombi- niert werden. Der auswechselbare, zentrisch gefederte Messeinsatz und sein erweiterter Federweg ermöglichen die Kombination mit den verschiedensten Anschlusskopfvarianten. WIKA Betriebsanleitung Typen TR12, TC12... -
Seite 28: Personalqualifikation
Die technischen Spezifikationen in dieser Betriebsanleitung sind einzuhalten. Eine unsach- gemäße Handhabung oder ein Betreiben des Gerätes außerhalb der technischen Spezifi- kationen macht die sofortige Stilllegung und Überprüfung durch einen autorisierten WIKA- Servicemitarbeiter erforderlich. Wird das Gerät von einer kalten in eine warme Umgebung transportiert, so kann durch Kondensatbildung eine Störung der Gerätefunktion eintreten. -
Seite 29: Besondere Gefahren
Umwelt und Einrichtung führen. Ausreichende Vorsichtsmaßnahmen ergreifen. Dieses Gerät nicht in Sicherheits- oder in Not-Aus-Einrichtungen benutzen. Fehlerhafte Anwendungen des Gerätes können zu Verletzungen führen. Am Gerät können im Fehlerfall aggressive Medien mit extremer Temperatur und unter hohem Druck oder Vakuum anliegen. WIKA Betriebsanleitung Typen TR12, TC12... -
Seite 30: Beschilderung, Sicherheitskennzeichnungen
B = Prozess-Thermometer M = Basismodul TR12-B-ZZZZ 11050SOC EN 60751 1 x Pt100 / A / 3 (W) -100 ... +450 °C WIKA Alexander Wiegand SE & Co.KG, D-63911 Klingenberg Made in Germany 2013 Herstellungsjahr Sensor gemäß Norm TC12-B-ZZZZ F Dünnfilm-Messwiderstand ■... -
Seite 31: Technische Daten
±(0,10 + 0,0017 | t |) 1) | t | ist der Zahlenwert der Temperatur in °C ohne Berücksichtigung des Vorzeichens. Fett gedruckt: Standardausführung Weitere technische Daten siehe WIKA-Datenblatt und Technische Information IN 00.17 „Einsatzgrenzen und Genauigkeiten von Platin-Widerstandsthermometern nach EN 60751: 2008“. -
Seite 32: Grünfäule
Färbung an der Bruchstelle des Drahtes. Das Thermoelement Typ N ist bedingt durch seinen Siliziumgehalt in dieser Beziehung im Vorteil. Hier bildet sich unter gleichen Bedingungen eine schützende Oxidschicht auf seiner Oberfläche aus. WIKA Betriebsanleitung Typen TR12, TC12... - Seite 33 Bei der Grenzabweichung von Thermopaaren ist eine Vergleichsstellentemperatur von 0 °C zugrunde gelegt. Bei Verwendung einer Ausgleichs- oder Thermoleitung muss eine zusätz- liche Messabweichung berücksichtigt werden. Grenzabweichungen und weitere technische Daten siehe entsprechendes WIKA-Datenblatt und Technische Information IN 00.23 „Einsatz von Thermoelementen“. WIKA Betriebsanleitung Typen TR12, TC12...
-
Seite 34: Aufbau Und Funktion

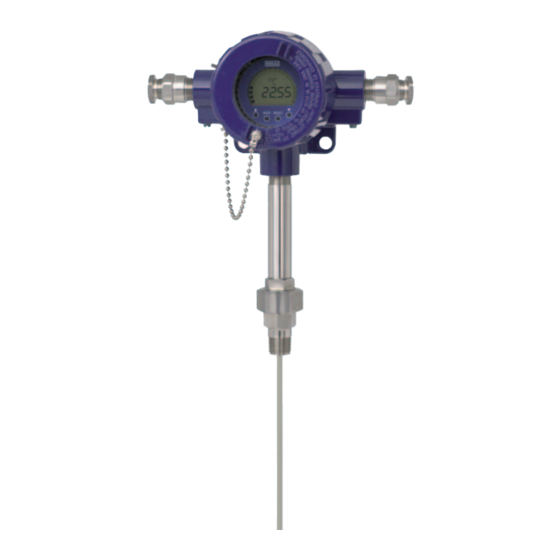

4.1 Beschreibung Die elektrischen Thermometer Typ TR12-B (Widerstandsthermometer) bzw. Typ TC12-B (Thermoelement) bestehen aus einem Modul (TR12-M, TC12-M) welches an ein Gehäuse angebaut ist. Das Modul besteht aus einem federnd gelagertem Messeinsatz (TR12-A, TC12-A) eingebaut in ein Halsrohr. Der Messeinsatz (TR12-A, TC12-A) ist auswechselbar. -
Seite 35: Halsrohrausführungen
(Halsrohr verschweißt) (Nipple-Union-Nipple) Gewinde mit Kontermutter Legende: Halsrohr Gewinde zum Schutzrohr Messeinsatz Gewinde zum Anschlusskopf Einbaulänge (kegeliges Gewinde) Einbaulänge (zylindrisches Gewinde) Nennlänge zylindrisches kegeliges zylindrisches kegeliges ) Halslänge Gewinde Gewinde Gewinde Gewinde WIKA Betriebsanleitung Typen TR12, TC12... -
Seite 36: Lieferumfang
Das richtige Drehmoment ist abhängig von der Dimension des Anschlussgewindes ■ sowie der verwendeten Dichtung (Form/Werkstoff). Zum Ein- bzw. Ausschrauben nicht den Anschlusskopf als Angriffsfläche verwenden. ■ Beim Einschrauben beachten, dass die Gewindegänge nicht verkantet werden. ■ 4.6 Lieferumfang Lieferumfang mit dem Lieferschein abgleichen. WIKA Betriebsanleitung Typen TR12, TC12... -
Seite 37: Transport, Verpackung Und Lagerung
B. ätzend, giftig, krebserregend, radioaktiv, usw. 6. Inbetriebnahme, Betrieb WARNUNG! Bei der Montage des Thermometers die zulässige Betriebstemperatur (Umgebung, Messstoff), auch unter Berücksichtigung von Konvektion und Wärmestrahlung nicht unter- oder überschreiten! WIKA Betriebsanleitung Typen TR12, TC12... -
Seite 38: Elektrischer Anschluss
2 x Pt100, 4-Leiter 2 x Pt100, 2-Leiter 2 x Pt100, 3-Leiter weiß weiß weiß gelb gelb schwarz gelb schwarz schwarz weiß weiß weiß weiß schwarz schwarz schwarz schwarz schwarz gelb gelb gelb gelb WIKA Betriebsanleitung Typen TR12, TC12... -
Seite 39: Widerstandsthermometer Mit Anschlusskabel
Plus-Pole am Gerät. Thermoelemente mit Anschlusskabel Einfaches Thermopaar Doppeltes Thermopaar Farbkennzeichnung der Kabel Sensortyp Norm Plus-Pol Minus-Pol DIN EN 60584 grün weiß DIN EN 60584 schwarz weiß DIN EN 60584 violett weiß DIN EN 60584 rosa weiß WIKA Betriebsanleitung Typen TR12, TC12... - Seite 40 6. Inbetriebnahme, Betrieb Variante 1 Die elektrischen Daten (z. B. Anschlussschaltbilder, Grenzabweichungen etc.) siehe Kapitel 6.1 „Elektrischer Anschluss“ bzw. Datenblatt TE 60.17 (für TR12) und TE 65.17 (für TC12). Variante 2 Die elektrischen Daten (z. B. Anschlussschaltbilder, Grenzabweichungen etc.) der jewei- ligen Betriebsanleitung bzw.
- Seite 41 Sensortyp farblich gekennzeichnet. Der Messeinsatz ist gegen Verdrehen gesichert. Vor dem Ausbau des Messeinsatzes die elektrischen Verbindungen zum Anschlusssockel oder Transmitter vollständig lösen. Danach kann das Halsrohr vom Kopf gelöst und herausgeschraubt werden. Ausgebauter Messeinsatz mit Halsrohr: WIKA Betriebsanleitung Typen TR12, TC12...
- Seite 42 Der Einbau des Messeinsatzes wird in umgekehrter Reihenfolge vorgenommen (Messeinsatz vor der Montage reinigen). Das sechseckig gecrimpte Ende des Messeinsatzes wird beim Einschrauben der Innensechskantschraube geführt. Anzugsdrehmoment der Schraube: 12 ... 14 Nm WIKA Betriebsanleitung Typen TR12, TC12...
-
Seite 43: Wartung Und Reinigung
Es wird empfohlen, den Messeinsatz in regelmäßigen Zeitabständen zu rekalibrieren (Widerstandsthermometer: ca. 24 Monate, Thermoelemente: ca. 12 Monate). Dieser Zeitraum verringert sich abhängig vom Einsatzfall. Die Kalibrierung kann durch den Herstel- ler sowie mit Kalibriergeräten vor Ort durch qualifiziertes Fachpersonal erfolgen. WIKA Betriebsanleitung Typen TR12, TC12... -
Seite 44: Störungen
Gerät unverzüglich außer Betrieb zu setzen, sicherzustellen, dass kein Druck bzw. Signal mehr anliegt und gegen versehentliche Inbetrieb- nahme zu schützen. In diesem Falle Kontakt mit dem Hersteller aufnehmen. Bei notwendiger Rücksendung die Hinweise siehe Kapitel 9.2 „Rücksendung“ beachten. WIKA Betriebsanleitung Typen TR12, TC12... -
Seite 45: Demontage, Rücksendung Und Entsorgung
Thermometer nur im drucklosen Zustand demontieren! 9.2 Rücksendung WARNUNG! Beim Versand des Gerätes unbedingt beachten: Alle an WIKA gelieferten Geräte müssen frei von Gefahrstoffen (Säuren, Laugen, Lösungen, etc.) sein. Zur Rücksendung des Gerätes die Originalverpackung oder eine geeignete Transportver- packung verwenden. - Seite 48 Tel. +65 6844 5506 Fax: +65 6844 5507 info@wika.com.sg www.wika.com.sg Further WIKA subsidiaries worldwide can be found online at www.wika.com. Weitere WIKA-Niederlassungen weltweit finden Sie online unter www.wika.de. WIKA Alexander Wiegand SE & Co. KG Alexander-Wiegand-Strasse 30 63911 Klingenberg • Germany Tel.
