Montage

Kessel am Hauptschalter ausschalten
Den Heizbetrieb beenden und den Kessel am
Hauptschalter ausschalten.

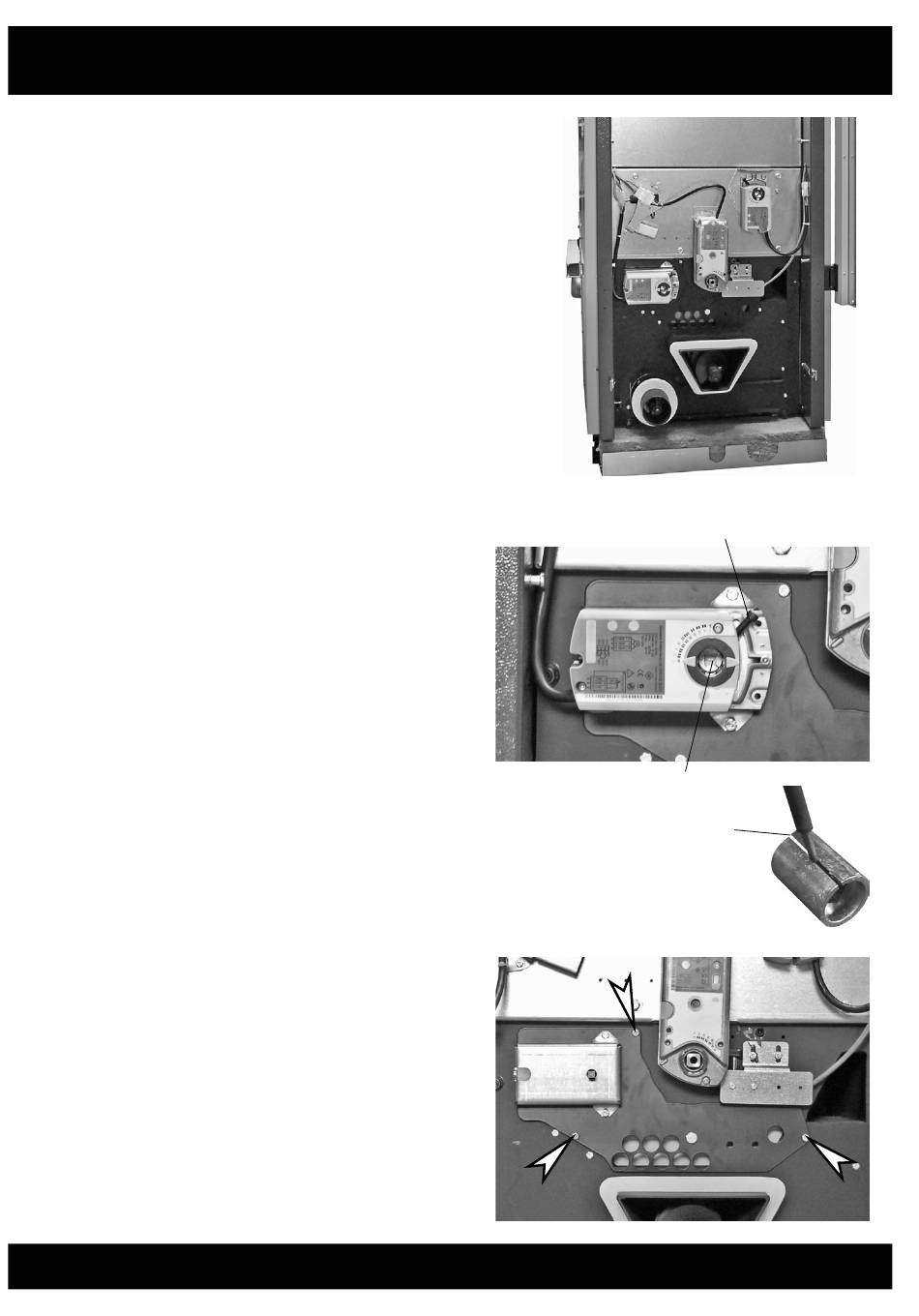

Verkleidung der Kesseloberseite abnehmen
Die Verkleidung der Kesseloberseite demontieren.
Die Seitenverkleidung und die Rückwandisolierung
bleiben am Kessel montiert. Für die Montage der
Abgasrückführung müssen diese nicht entfernt
werden.
Stellmotor für Primärluft demontieren
Zuerst die Inbusschraube lockern. Zum Abnehmen
des Stellmotors muss die Achse mit einem Schrau-
bendreher hineingedrückt werden.
Schlitz im Adapter vergrößern
Den Schlitz im Adapter mit einem Schraubendreher
geringfügig aufweiten.
Luftschieberkasten abnehmen
3 Schrauben M5 x 15 lösen und den Luftschieber-
kasten abnehmen.
Montage Abgasrückführung HACK 20-90kW

Luftschieberkasten demontieren

Schlitz etwas aufweiten
Inbusschraube lockern
Achse eindrücken
2011-11
3
