Verlängerungskasten, Abgasrohr

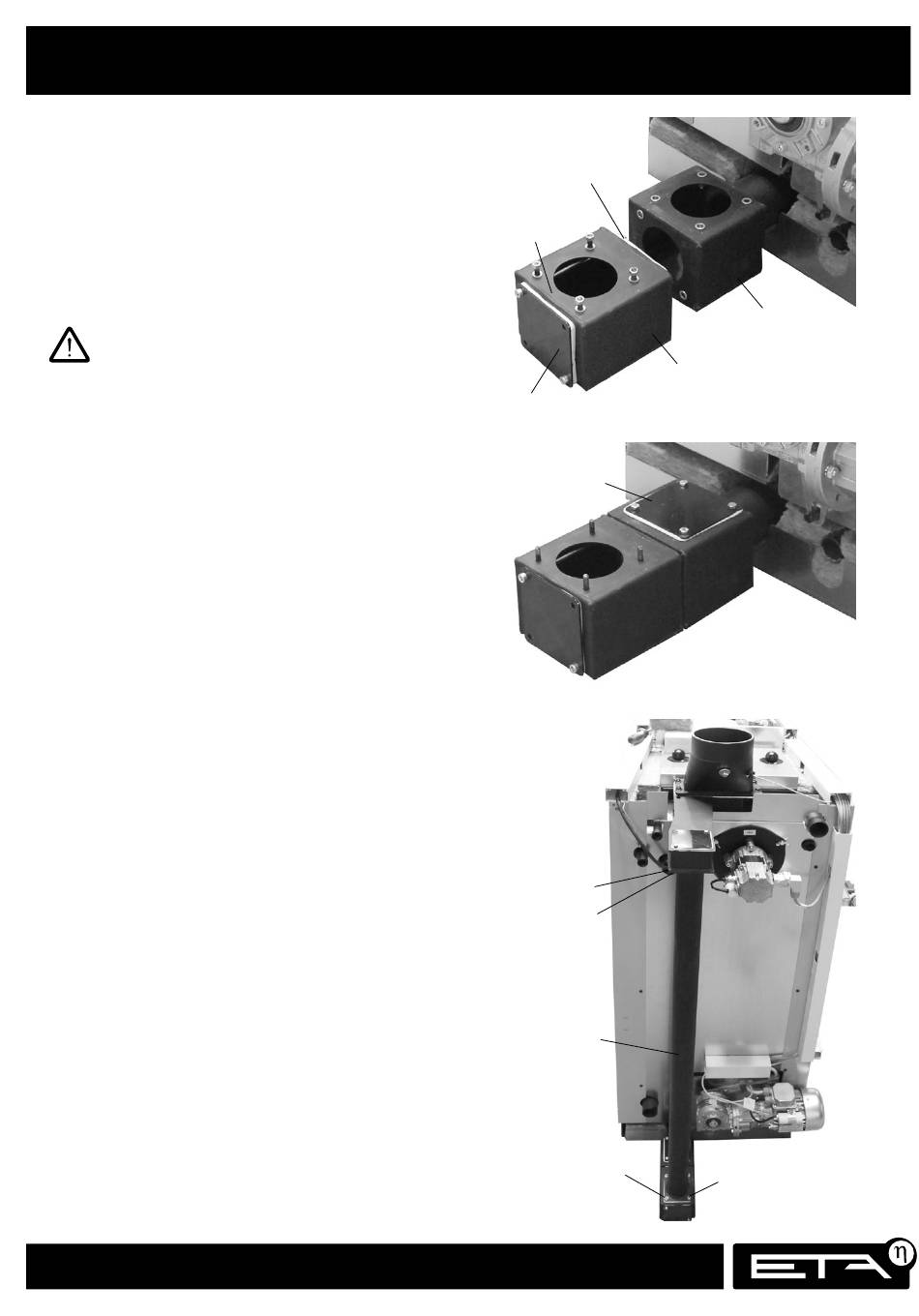

Verlängerungskasten an Unterseite montieren
Den Verlängerungskasten so ausrichten, dass die
Öffnung an der Oberseite am weitesten vom Kessel
entfernt ist.
Reinigungsdeckel und Dichtung auf die beiden
Inbusschrauben M5 x 130 schieben und den
Verlängerungskasten am Anschluss des Verbin-
dungsrohrs befestigen. Dazwischen eine Dichtung
einlegen.
Beim Festziehen der Inbusschrauben, den Sitz der
beiden Dichtungen kontrollieren.
Deckel anbringen
Deckel und Dichtung mit 4 Schrauben M5 x 15
gleichmäßig festziehen.

Abgasrohr einsetzen

Das Abgasrohr zwischen dem Abgaskasten und
dem Verlängerungskasten am Boden einsetzen und
jeweils eine Dichtungen einlegen.
Das Abgasrohr an der Oberseite mit 4 Schrauben
M5 x 15 und an der Unterseite mit 4 Muttern M5
befestigen.
12 Änderungen aufgrund technischer Verbesserungen vorbehalten
Dichtung beilegen
richtige
Ausrichtung
Reinigungsdeckel und Dichtung
Deckel und Dichtung
mit M5 x 15 befestigen
Dichtung
M5 x 15
Abgasrohr
Dichtung
www.eta.co.at
Montage
Verbindungsrohr
Verlängerungskasten
Mutter M5
