Montage
Montage
Pelletsbrenner
Demontage Seitenverkleidung
Punkt 1 und 2 sind nur erforderlich sofern
der Pelletsbrenner auf jener Seite mon-
tiert wird auf welcher die Stellmotore so-
wie der Reinigungshebel angebracht sind
1. Stellmotorhalterung abschrauben und
auf gegenüberligender Seite montie-
ren
2. Reinigungsdeckel öffnen und den He-
bel für den Reinigungsmechanismus
herausziehen (8mm Niete mit Halb-
rundkopf entfernen)
Hebel für den Reinigungsmechanis-
mus muss wieder auf der Brenner-
seite motiert werden
3. Isolierdeckel abnehmen (2 Stück
Schrauben M5x10 an der Rückwand
und 2 Stück Schrauben M5x10 am
Türrahmen vorne entfernen)
4. Rechten beziehungsweise linken
Seitenteil demontieren (3 Stück
M5x10 Schrauben an der Rückwand
und 2 Stück M5x10 Schrauben am
Türrahmen entfernen)
1. Blinddeckel Pelletsflansch abschrau-
ben (3 Stück Muttern M8)
Änderungen aufgrund technischer Verbesserungen vorbehalten!
13

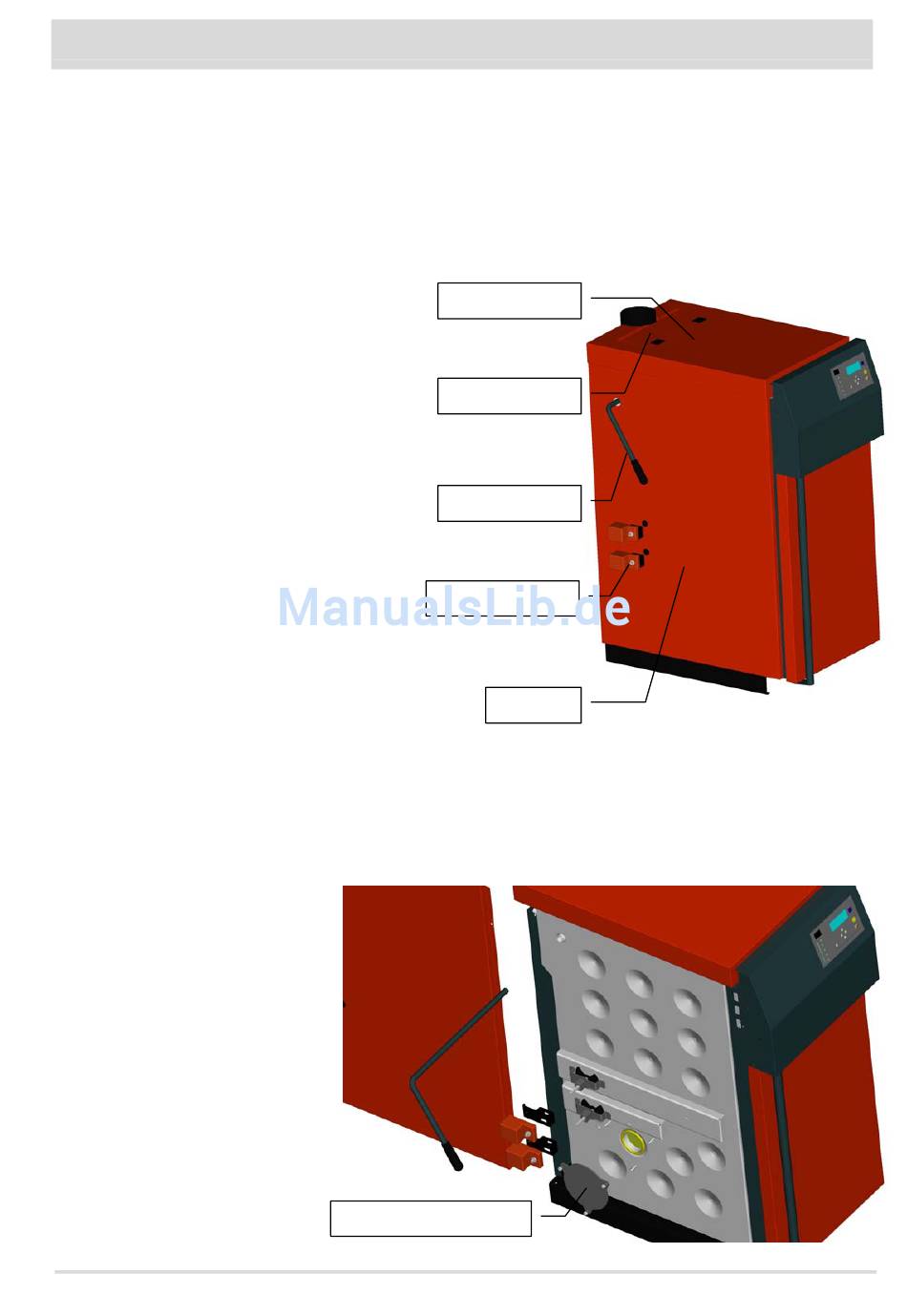

Isolierdeckel
Reinigungsdeckel
Reinigungshebel
Stellmotorhalterung
Seitenteil
Blinddeckel Pelletsflansch
Monage- und Installationsanleitung
