Abgaskasten (Kurze Bauform) Montieren - eta HACK 20 Montageanleitung

Abgaskasten „kurze" Bauform
Kurze oder lange Bauform des Abgaskastens
Im Lieferumfang sind 2 Abgaskästen enthalten. Je
nach Platzangebot auf der Kesselrückseite, kann
entweder die „kurze" oder die „lange" Bauform
montiert werden.
Nachfolgend wird die Montage der kurzen
Bauform beschrieben.
Die Montage der langen Bauform ist ab Seite 11
ersichtlich.

Abgaskasten (kurze Bauform) montieren

Zwei neue Dichtungen am Anschluss des Abgas-
stutzens auflegen.
Den Abgaskasten aufsetzen und mit 4 Muttern M8
gleichmäßig befestigen. An der Oberseite eine neue
Dichtung auflegen.
An der Oberseite, mit 2 Flügelschrauben M5 den
Reinigungsdeckel und die Dichtung montieren.
Abgasstutzen aufsetzen
Den Abgasstutzen aufsetzen und mit 4 Muttern M8
gleichmäßig festschrauben.
Blechleiste montieren
Die vorgeschnittene Ausnehmung in der Blechleiste
entfernen und am Kessel befestigen.
8 Änderungen aufgrund technischer Verbesserungen vorbehalten

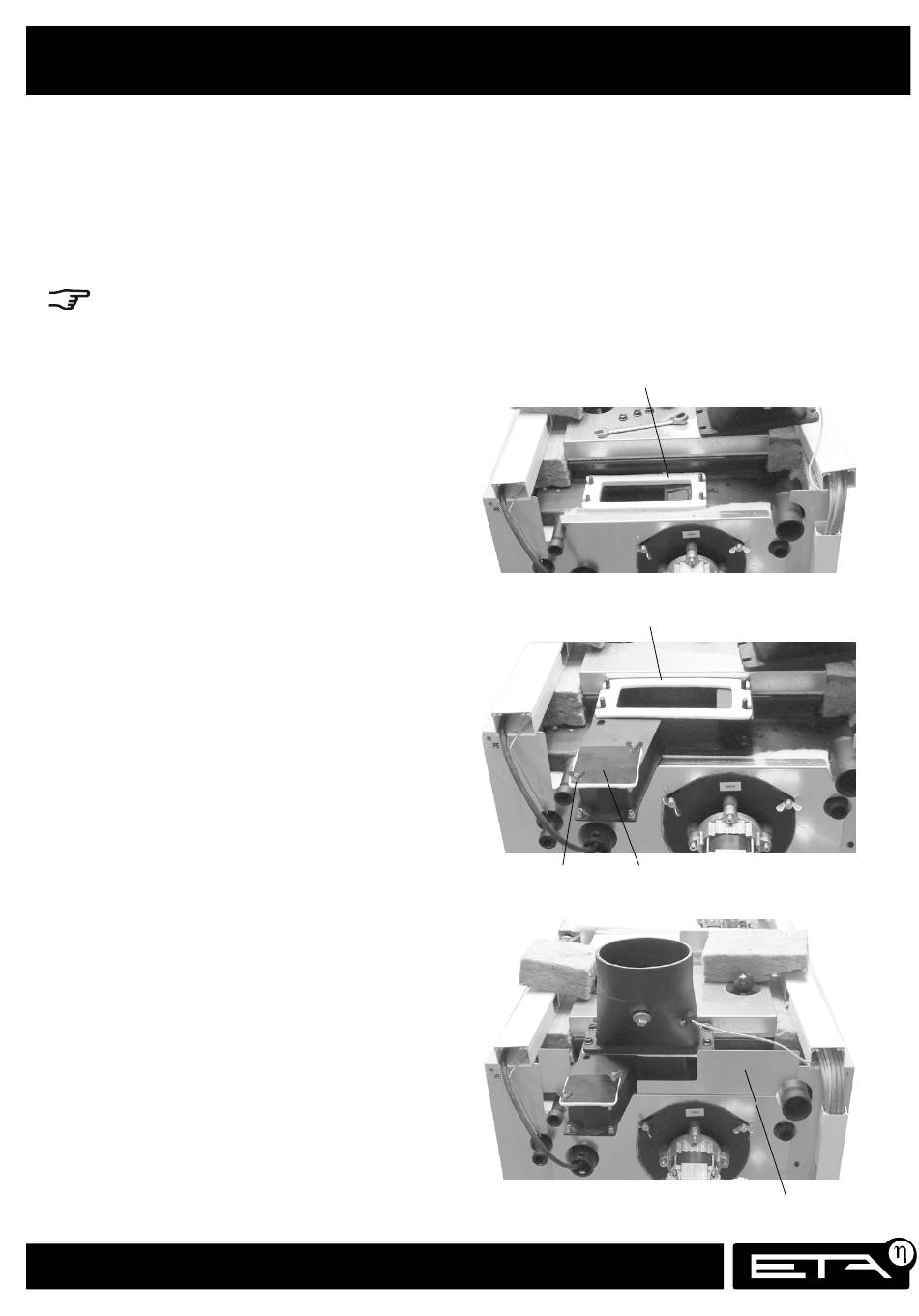

2 Dichtungen
Dichtung
Flügelschrauben Reinigungsdeckel und Dichtung
www.eta.co.at
Montage
Blechleiste
