Außendeckel Anbringen - eta HACK 20 Montageanleitung

Montage

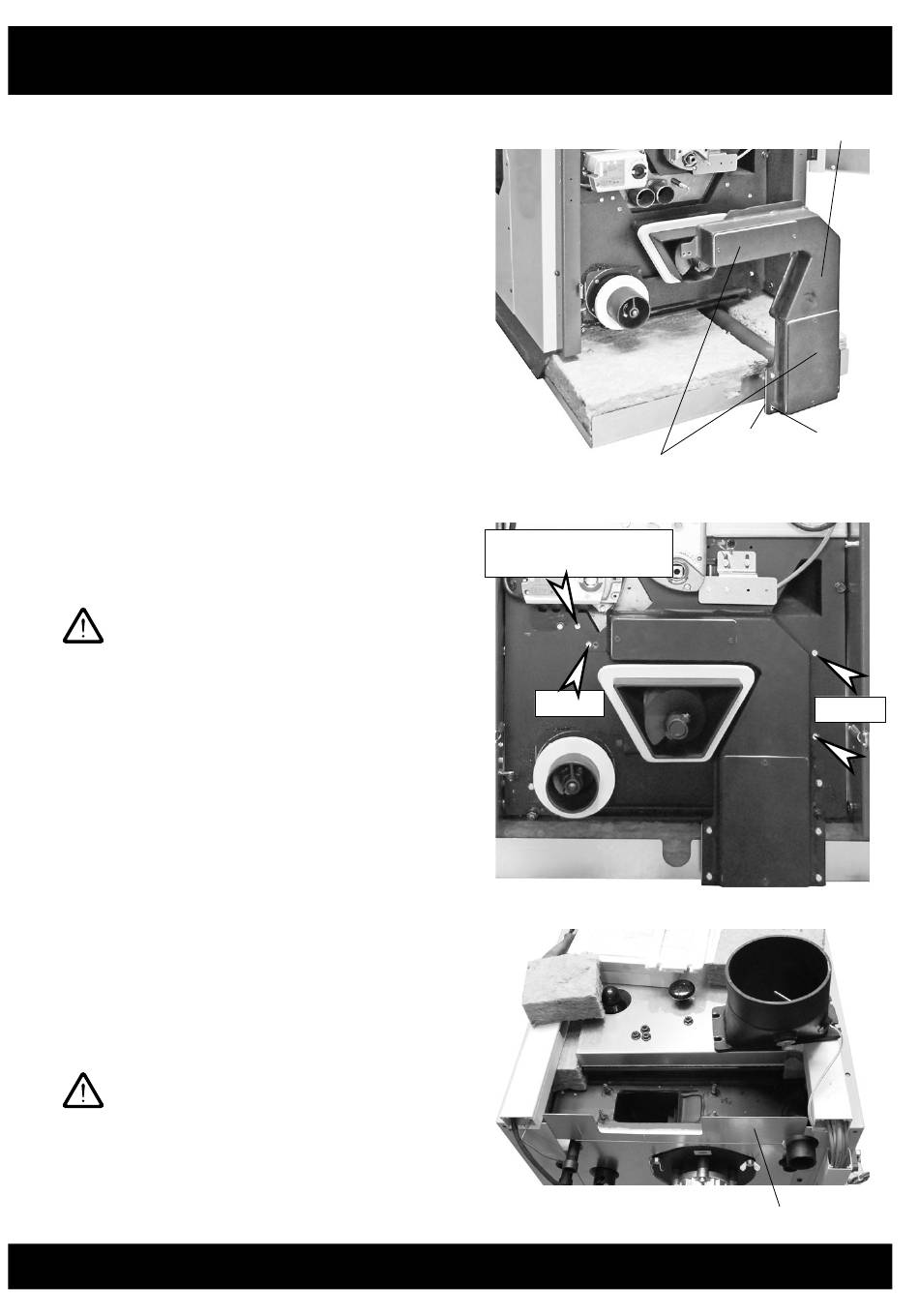

Außendeckel befestigen
An der Unterseite, Dichtung zwischen Außendeckel
und Verbindungsrohr einlegen und mit
4 Schrauben M5 x 20 den Außendeckel gleich-
mäßig festschrauben.
Den Außendeckel am Kessel positionieren. Die
Gewindestange (mit Feder) am Luftschieberkasten
muss in die Bohrung am Außendeckel einfädeln.
Den Außendeckel mit 3 Schrauben M5 x 20 am
Kessel befestigen.
Beide Abdeckungen und Dichtung mit den Senk-
kopfschrauben M5 am Außendeckel montieren.
Offene Einpressmutter verschließen
Die verbleibende und offene Einpressmutter
verschließen mit einer Schraube M5 x 15.
Abgasstutzen und Blechleiste entfernen
An der Kesselrückseite, die Isolierung neben
dem Abgasstutzen rausnehmen. Die 4 Muttern
M8 lösen, den Abgasstutzen und die Dichtung
entfernen.
Die Blechleiste ebenfalls abnehmen.
Die Auflageflächen für die Dichtung reinigen und
eventuelle Dichtungsreste entfernen.
Montage Abgasrückführung HACK 20-90kW
Abdeckungen und Dichtung mit
Senkkopfschrauben M5 montieren
offene Einpressmutter
verschließen mit M5 x 15
M5 x 20
Außendeckel
Außendeckel
Dichtung M5 x 20
M5 x 20
Blechleiste abnehmen
7
2011-11
