Abgasrohr Einsetzen - eta HACK 20 Montageanleitung

Montage

Abgasrohr einsetzen

Das Abgasrohr zwischen dem Abgaskasten und
dem Verbindungsrohr am Boden einsetzen und
jeweils eine Dichtung einlegen.
Das Abgasrohr mit je 4 Schrauben M5 x 15 am
Anschlusskasten und am Verbindungsrohr gleich-
mäßig verschrauben.
Reinigungsdeckel und Dichtung montieren
Reinigungsdeckel und Dichtung mit 2 Schrauben
M5 x 15 montieren.

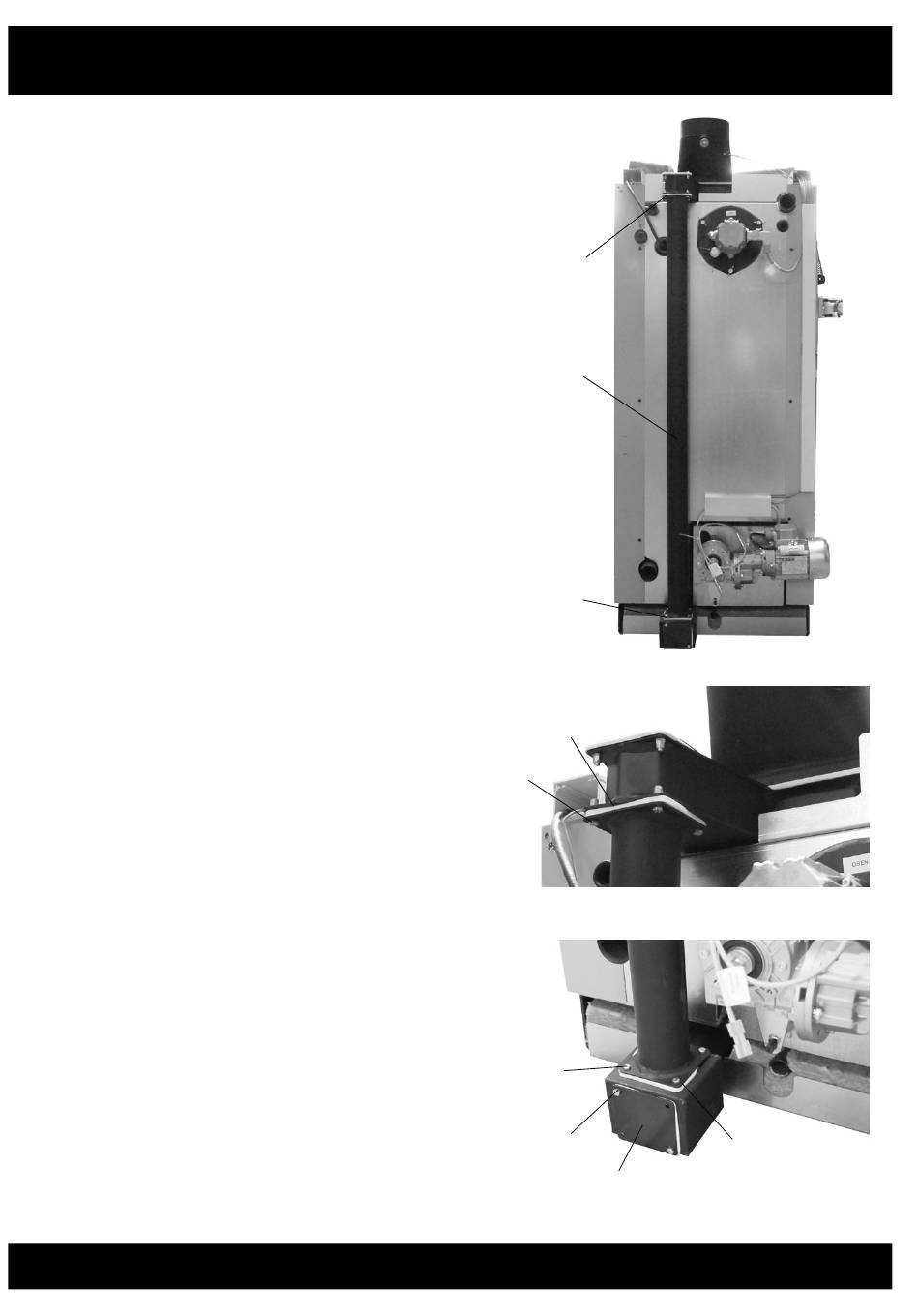

Montage Abgasrückführung HACK 20-90kW
Dichtung
Abgasrohr
Dichtung
Dichtung beilegen
M5 x 15
M5 x 15
M5 x 15
Reinigungsdeckel und Dichtung
Abgasrohr
Dichtung beilegen
