Montage

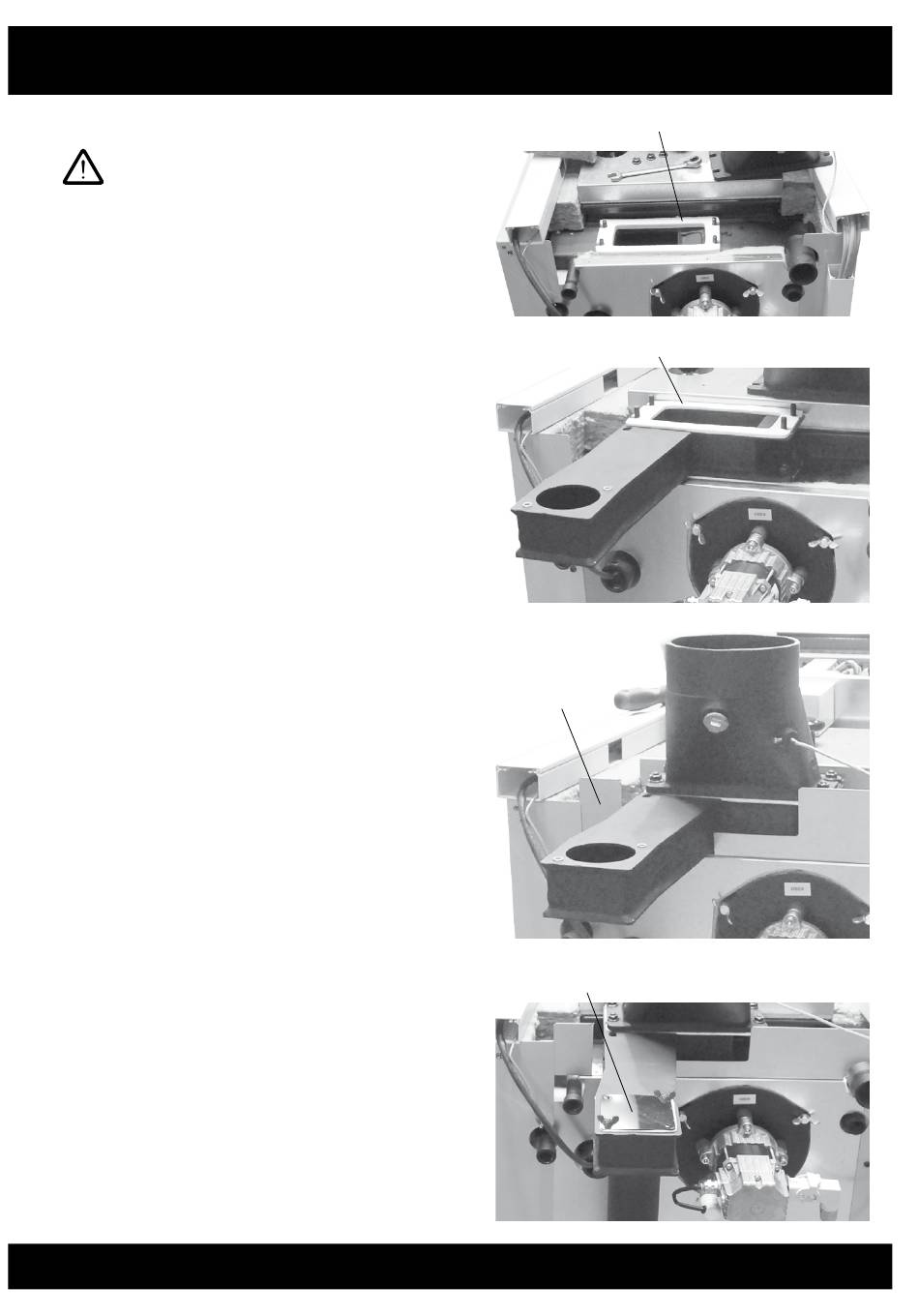

Abgaskasten (lange Bauform) montieren

Die Auflageflächen für die Dichtung reinigen und
eventuelle Dichtungsreste entfernen.
Zwei neue Dichtungen am Anschluss des Abgas-
stutzens auflegen.
Den Abgaskasten (lange Bauform) aufsetzen und
mit 4 Muttern M8 gleichmäßig befestigen. An der
Oberseite eine neue Dichtung auflegen.
Abgasstutzen aufsetzen
Den Abgasstutzen aufsetzen und mit 4 Muttern M8
gleichmäßig festschrauben.
Blechleiste montieren
Die vorgeschnittene Ausnehmung in der Blechleiste
entfernen und am Kessel befestigen.
Reinigungsdeckel und Dichtung montieren
Mit 2 Flügelschrauben M5 den Reinigungsdeckel
und Dichtung am Abgaskasten befestigen.
Montage Abgasrückführung HACK 20-90kW
Abgaskasten „lange" Bauform
2 Dichtungen
Dichtung
Blechleiste
Reinigungsdeckel und Dichtung
