MOTOR

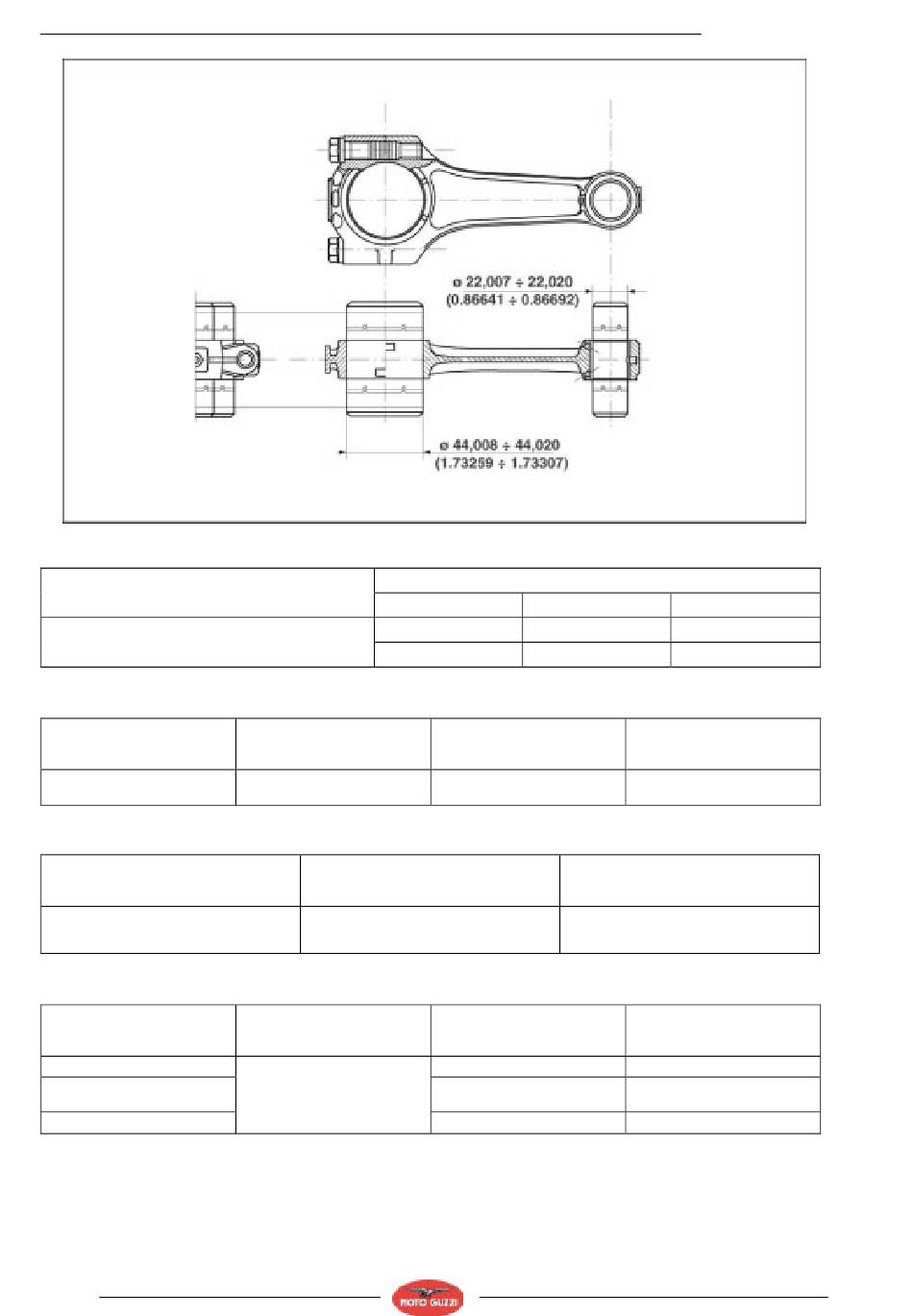

Passscheiben der Pleuellager
NORMALES LAGER
(PRODUKTION) mm (inch)
Von 1,535 (0.06043) bis 1, 544 (0.06079)
Durchmesser des Kurbelwellenzapfens (B): mm (inch)
Standard ø
44,008 ÷ 44,020 mm
(1.73259 ÷ 1.73307 in)
Daten für Passung zwischen Kolbenbolzen und Buchse
Innen Ø des gesetzten und
bearbeiteten Buchse in mm (inch)
22,007 (0.86641)
22,020 (0.86692)
Gewichtstabelle - Pleuel
Gesamtgewicht - Pleuel
g (lb)
642 ± 2,5 (1.4153 ± 0.0055)
647 ± 2,5 (1.4263 ± 0.0055
652 ± 2,5 (1.4374 ± 0.0055)
3 - 48
Lager für um folgende mm (inch) verkleinerten ø Pleuelzapfen
0,254 (0.00999)
1,662 (0.06543)
1,671 (0.06578)
Verkleinert um: mm (inch)
0,254 (0.00999)
43,754 ÷ 43,766 mm
(1.72259 ÷ 1.72307 in)
Ø Kolbenbolzen mm (inch)
21,994 (0.86590)
21,998 (0.86606)
Gewicht - Kopfseite
(drehend)
g (lb)
165 ± 1 (0.3638 ± 0.0022)
0,508 (0.01999)
1,789 (0.07043)
0,798 (0.07079)
Verkleinert um: mm (inch)
0,508 (0.01999)
43,500 ÷ 43,512 mm
(1.71259 ÷ 1.71307 in)
Spiel zwischen Kolbenbolzen und
0,009÷0,026 (0.000354÷0.001024)
Gewicht - Fußseite
(drehend)
g (lb)
476 ± 3,5 (1.0494 ± 0.0077)
479,5 ± 3,5 (1.0571 ±
0.0077)
483 ± 3,5 (1.0648 ± 0.0077)
Engine V1100
0,762 (0.02999)
1,916 (0.07543)
1,925 (0.07579)
Verkleinert um: mm (inch)
0,672 (0.02645)
43,264 ÷ 43,258 mm
(1.70330 ÷ 1.70307 in)
Buchse
mm (inch)
Farben für Gewichtswahl
Weiß
Hellblau
Orange
