MOTO GUZZI V1100 Handbuch Seite 69

Engine V1100
INSTALLATION
WICHTIG Die nachstehenden Beschreibungen beziehen
sich auf den Einbau eines einzigen Zylinderkopfs, sind
jedoch für beide gültig.
•

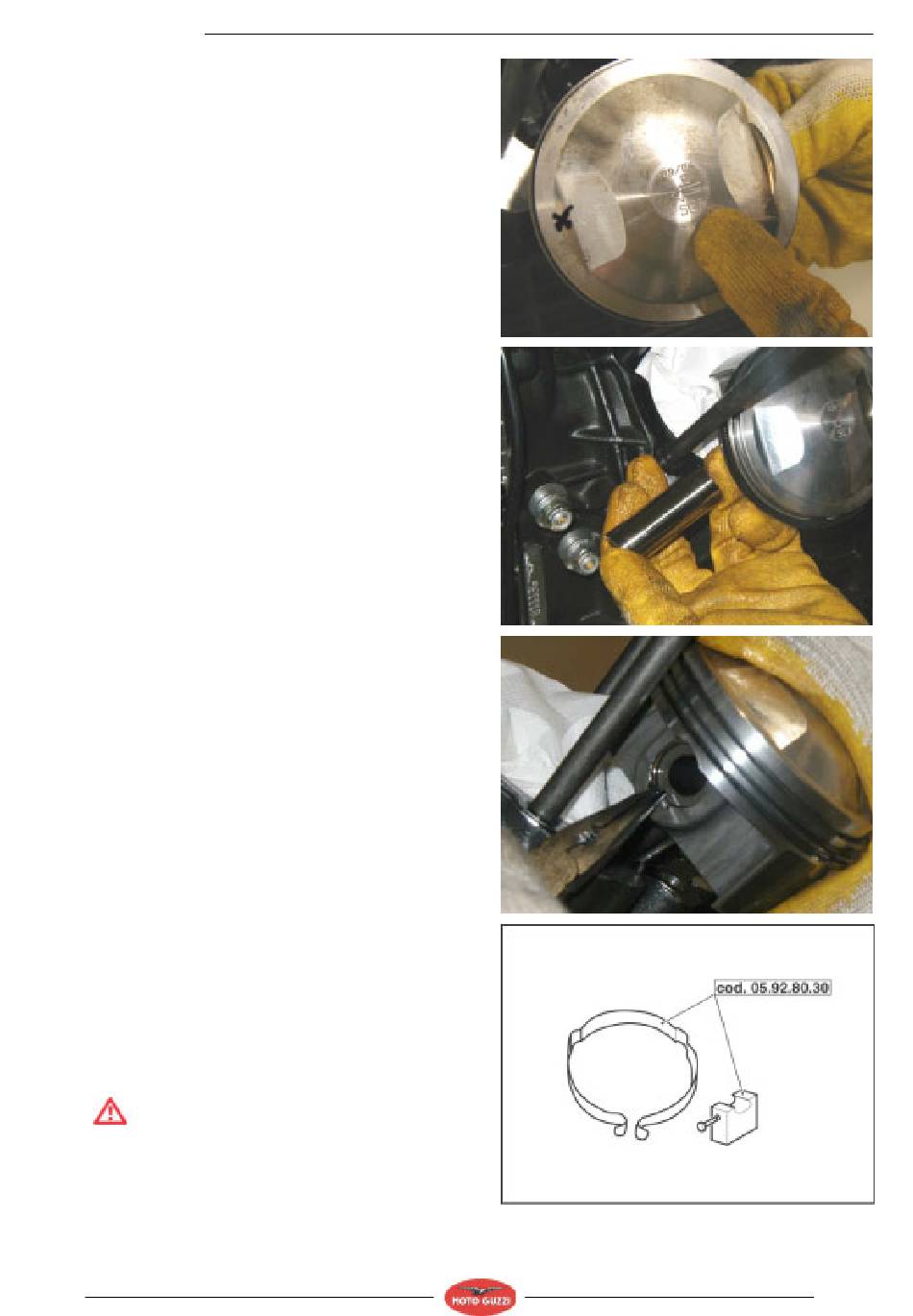

Den Kolben ausrichten.
WICHTIG Die Ausrichtung des Kolben in Bezug auf die am
Kolbenboden vorhandenen Bezugszeichen überprüfen.Nie
Kolben und Zylinder miteinander koppeln, die nicht der
selben Auswahlklasse angehören.
•
Den Kolbenbolzen einfügen.
•
Den Sprengring des Kolbenbolzens einlegen.
•
Den Lappen, der zum Vermeiden eines Eindringen von
Fremdkörpern in das Gehäuse verwendet wurde,
entfernen.
•
Die Kolbenringe so drehen, dass die Enden sich auf
120 Grad untereinander versetzt befinden.
•
Kolben und Zylinder schmieren.
•
Den entsprechenden
Nr.05.92.80.30) verwenden
anordnen.
ACHTUNG
Während dieses Arbeitsschrittes darauf achten,
dass der Kolben nicht beschädigt wird.
Kolbenringfasser (Art.-
und den Zylinder
MOTOR
3 - 41
