Engine V1100

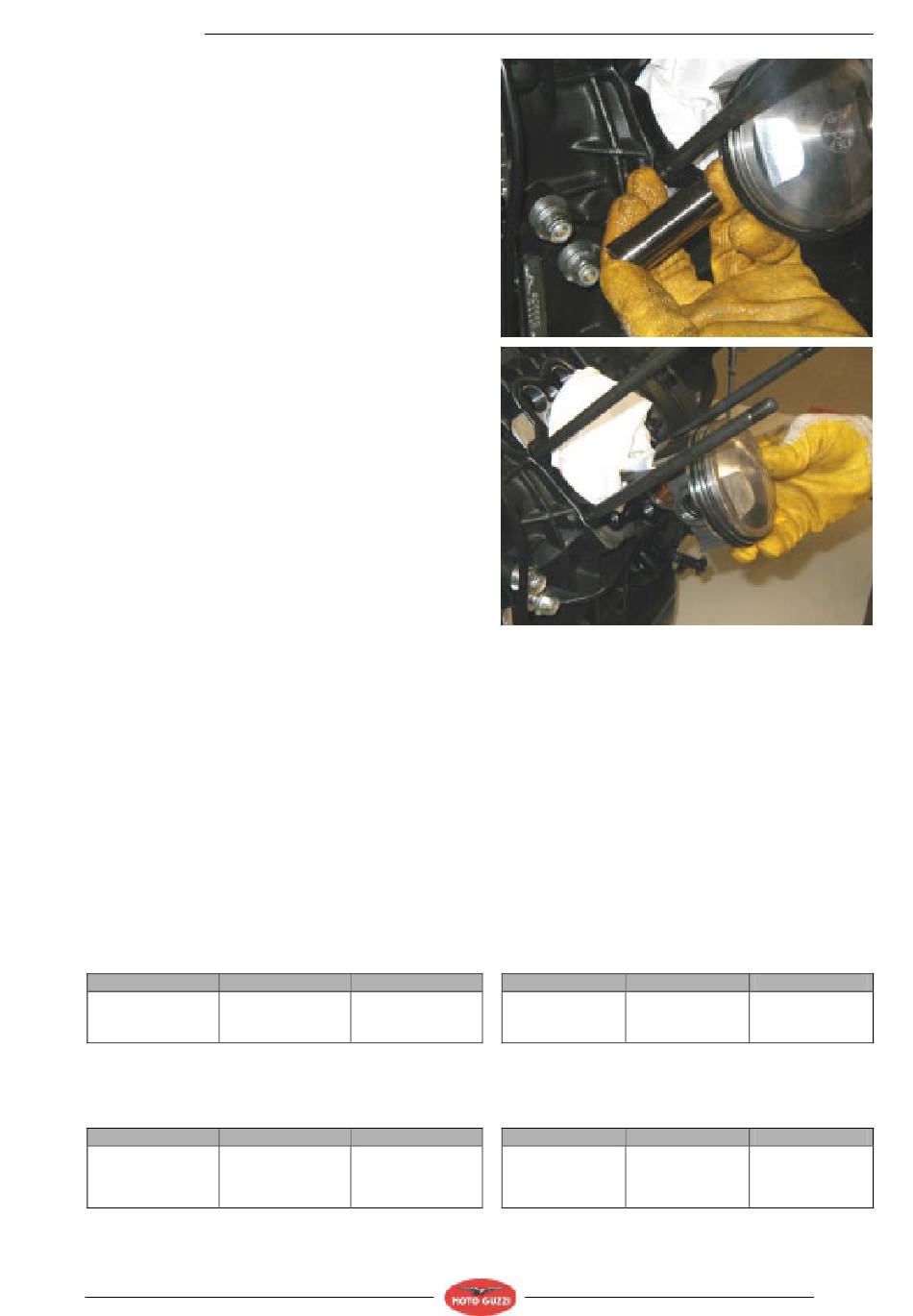

• Den Kolbenbolzen entfernen.
•
Den Kolbenboden auf der Auslassseite kennzeichnen,
um später wieder die korrekt Montageposition finden
zu können.
• Den Kolben entfernen.
KONTROLLE
Verschleißkontrolle an den Zylindern:
Die Messung des Durchmessers der Zylinder muss in drei
Höhen erfolgen, dazu die Messuhr jeweils um 90° drehen.
Kontrollieren, dass die Zylinder und die Kolben der selben
Auswahlklasse (A,B,C) angehören.
WAHL DER ZYLINDERDURCHMESSER BIS MOTOR-NR.
KR014485 mm (in)
KLASSE A KLASSE B
92,000 ÷ 92,006 92,006 ÷ 92,012
(3.62204 ÷ (3.62227 ÷
3.62227) 3.62250)
WAHL DER KOLBENDURCHMESSER BIS MOTOR-NR.
KR014485 mm (in)
KLASSE A KLASSE B
91,954 ÷ 91,960 91,960 ÷ 91,966
(3.62022 ÷ (3.62046 ÷
3.62046) 3.62070)
WAHL DER ZYLINDERDURCHMESSER BIS MOTOR-
NR. KR014486 mm (in)
KLASSE C KLASSE D
92,012 ÷ 92,018 92,000 ÷ 92,010
(3.62250 ÷ (3.62204 ÷
3.62275)
WAHL DER KOLBENDURCHMESSER BIS MOTOR-
NR. KR014486 mm (in)
KLASSE C KLASSE D
91,966 ÷ 91,972 91,942 ÷ 91,952
(3.62070 ÷ (3.61975 ÷
3.62093)
KLASSE E
92,010 ÷ 92,020
(3.62243 ÷
3.62243) 3.62282)
KLASSE E
91,952 ÷ 91,962
(3.62014 ÷
3.62014) 3.62054)
MOTOR
KLASSE F
92,020 ÷ 92,030
(3.62282 ÷
3.62322)
KLASSE F
91,962 ÷ 91,972
(3.62054 ÷
3.62093)
