MOTOR
3.3.2.

TECHNISCHE DATEN

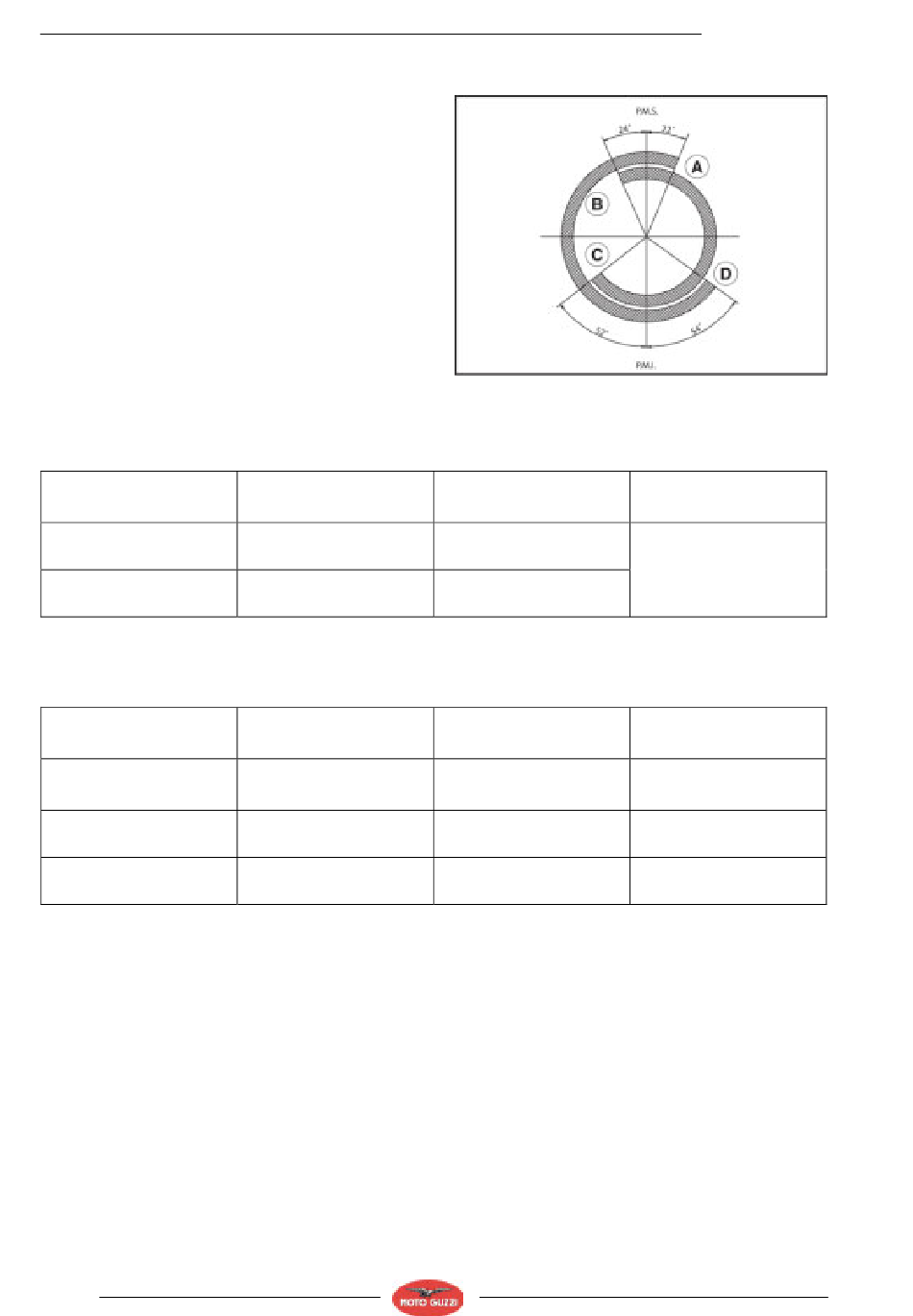

Daten der Ventilsteuerung
EINLASS
A öffnet 22° vor dem OT
D schließt 54° nach dem UT
AUSPUFF
C öffnet 52° vor dem UT
B öffnet 24° vor dem OT
Einlassventilspiel 0,10 mm (0.0039 in)
Auslassventilspiel 0,15 mm (0.0059 in)
DURCHMESSER DER NOCKENWELLENLAGER UND DER ENTSPRECHENDEN SITZE IM KURBELGEHÄUSE
Steuerseite
Schwungradseite
DATEN FÜR PASSUNG DER VENTILSTÖSSEL MIT DEN SITZEN IM KURBELGEHÄUSE
Produktion
Auf dem Ø um 0,05 mm
(0.00196 in) vergrößert
Auf dem Ø um 0,10 mm
(0.00394 in) vergrößert
3 - 18
Ø WELLENLAGER
mm (inch)
47,000÷46,984
(1.85039 ÷ 1.84976)
32,000÷31,984
(1.25984 ÷ 1.25921)
Ø SITZE
mm (inch)
22,021÷22,000
(0.86697 ÷ 0.86614)
22,071÷22,050
(0.86893 ÷ 0.86811)
22,121÷22,100
(0.87090 ÷ 0.87008)
Ø SITZE IM
KURBELGEHÄUSE
mm (inch)
47,025÷47,050
(1.85137 ÷ 1.85236)
32,025÷32,050
(1.26082 ÷ 1.26181)
AUSSEN Ø
VENTILSTÖSSEL
mm (inch)
21,996÷21,978
((0.86598 ÷ 0.86527)
22,046÷22,028
(0.86795 ÷ 0.86724)
22,096÷22,078
(0.86992 ÷ 0.86921)
Engine V1100
MONTAGESPIEL
mm (inch)
0,025÷0,066
(0.00098 ÷ 0.00260)
MONTAGESPIEL
mm (inch)
0,004÷0,043
(0.00016 ÷ 0.00169)
0,004÷0,043
(0.00016 ÷ 0.00169)
0,004÷0,043
(0.00016 ÷ 0.00169)
